蒸気加湿ユニットSDCタイプ

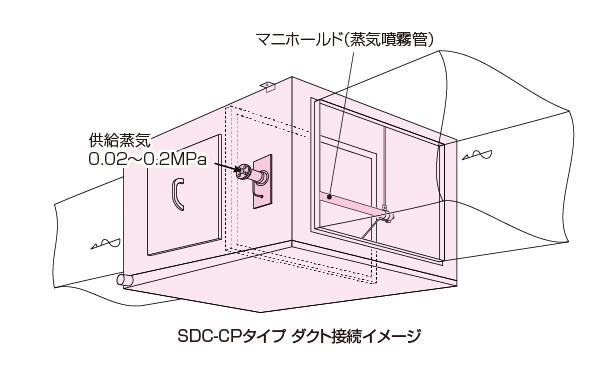

    ボイラなどからの一次蒸気を供給蒸気源とするSDC-CPタイプについては、2026年1月をもって新規見積を終了しています。代替製品については弊社宛お問い合わせください。 詳細はこちらをご確認ください

    機能・特長

    概要

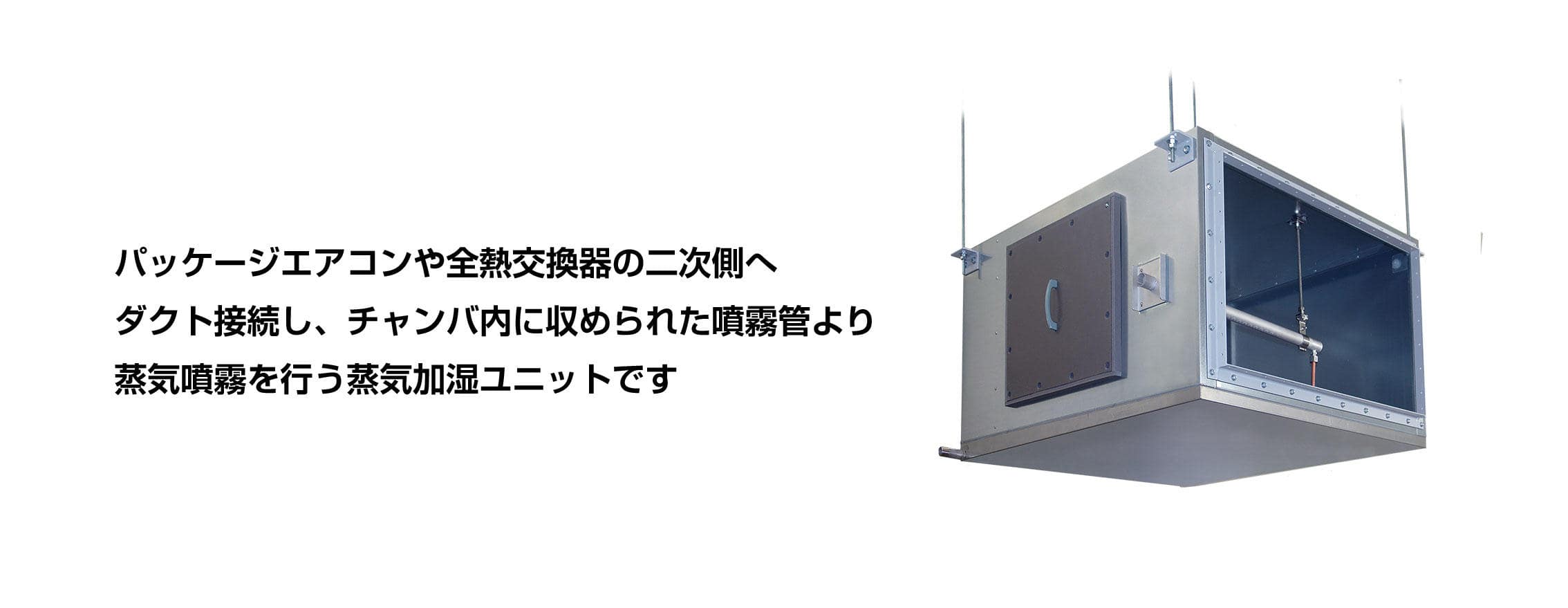

    パッケージエアコンや全熱交換器の二次側へダクト接続し、チャンバ内に収められた噴霧管より蒸気噴霧を行う蒸気加湿ユニットです。予めチャンバボックスに蒸気噴霧管、ドレンパン、エリミネータが組み込まれていますので設計施工が簡略化できます。

    メインイメージ1

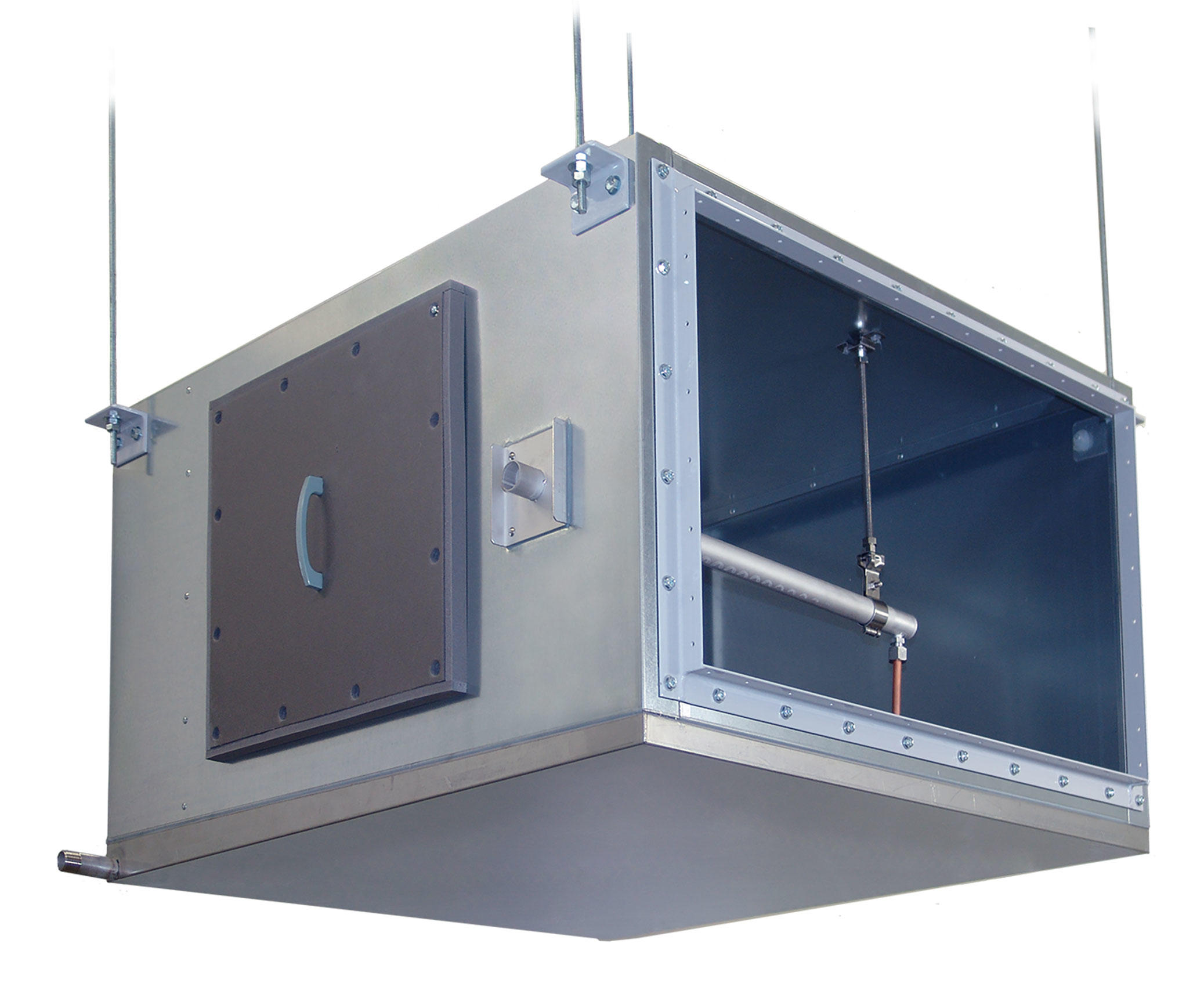

    蒸気加湿ユニット SDC-APタイプ

    メインイメージ1

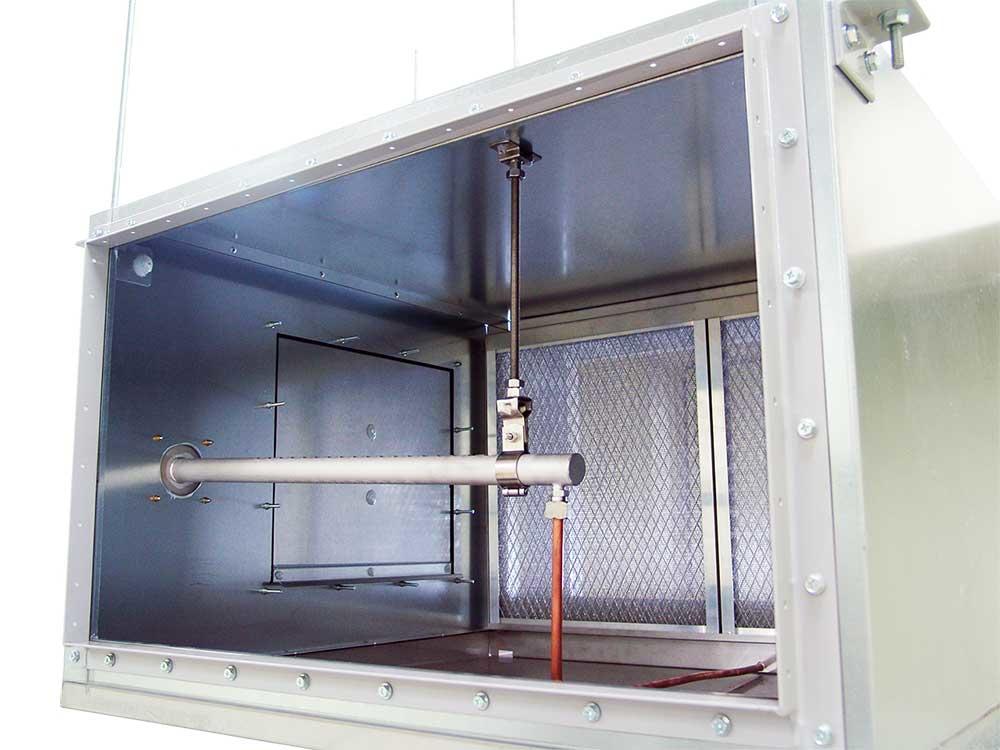

    蒸気加湿ユニット内部

    メインイメージ1

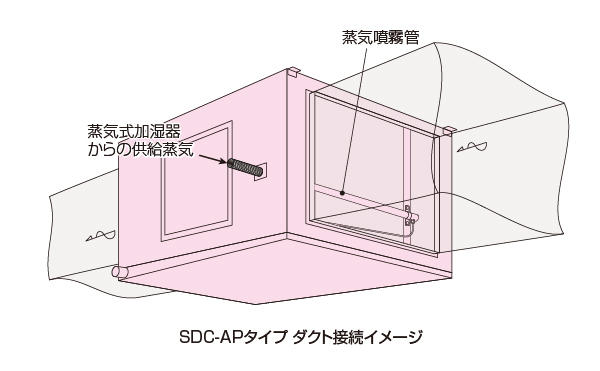

    ダクト接続イメージ

    サムネイル1
    サムネイル1
    サムネイル1

    主な機能と特長

    • ダクト内での蒸気噴霧では、「噴霧管からの凝縮水飛散」、「ダクト内での再凝縮、結露」などにより、漏水事故に繋がる事例もあり、リスク回避のためドレンパンの設置や水抜きなどの配慮が必要となります。こうした背景のもと、ドレン処理などの煩雑な設計施工の簡略化と責任区分を明確化する製品として、蒸気噴霧管をチャンバに収めた「蒸気加湿ユニット」を新たに定型化し、ラインナップいたしました。
    • 飽和効率30％程度までの一般的な空調条件で、ダクト途中で蒸気噴霧する場合に適合する蒸気加湿ユニットです。
    • 処理風量380～18,000m³/hに対応する13型番と、供給蒸気種別に応じた2種類を用意しています。
    • 蒸気加湿ユニットとして、あらかじめチャンバ内に蒸気噴霧管、ドレンパン、凝縮水を捕集するエリミネータが組み込まれています。万一の漏水に備えたコーキング処理も施されていますので、設計や現場施工の簡略化が図れます。
    • 凝縮水飛散の懸念があるダクトでの蒸気噴霧において、加湿器メーカー製の蒸気加湿ユニットなら責任区分も明確となり、安心してご使用いただけます。
    • 加湿器メーカーによる適切な選定により、蒸気噴霧後の露付による濡れのトラブルにも事前に配慮することができます。

    ラインナップ

    区分 商品名・型番 仕様・概要
    標準 WM-SDC012AP
    WM-SDC017AP
    WM-SDC025AP
    WM-SDC032AP
    WM-SDC043AP
    WM-SDC051AP
    WM-SDC068AP
    WM-SDC087AP
    WM-SDC110AP
    WM-SDC126AP
    WM-SDC146AP
    WM-SDC163AP
    WM-SDC180AP    		 ダクト接続用蒸気加湿ユニット

    ※WM-SDC-CPタイプは2026年1月をもって新規見積を終了しております。

    導入施設例

    • オフィス

    • ホテル

    • 老人福祉施設

    • 病院〔清浄度クラスⅠ～Ⅲ（手術室等）〕

    • 病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕

    • サーバー室・通信機器室

    • クリーンルーム

    • 恒温恒湿室

    • 美術館・博物館（展示室）

    • 美術館・博物館（収蔵庫）

    • 半導体工場

    • その他工場

    • 製薬工場

    オフィス

    オフィス

    近年加湿の重要性が浸透し、健康・美容の観点からオフィスへの加湿器導入の関心が高まっています。個別分散空調やセントラル空調など、各空調方式にあわせた加湿器が導入されており、近年ではほとんど気化式加湿器が採用されています。

    対象の製品を見る
    ホテル

    ホテル

    ホテルでは利用者やそこで働く人たちの健康と快適性を目的に加湿器が導入されています。 空調機器類の天井面への露出を嫌うデザイン性の高いホテルでは、天井内設置で確実に湿度を確保する単独加湿が有効です。

    対象の製品を見る
    老人福祉施設

    老人福祉施設

    免疫力の弱い方が多く過ごす老人福祉施設での加湿は重要です。適度な湿度を保つことで、インフルエンザや風邪の予防に役立っています。また自動給水により、日々の給水タンクへ補給が不要となり、施設で働く方々の手間削減にも繋がっています。 加湿器は低消費電力の気化式加湿器が多く採用されています。

    対象の製品を見る
    病院〔清浄度クラスⅠ～Ⅲ（手術室等）〕

    病院〔清浄度クラスⅠ～Ⅲ（手術室等）〕

    病院空調は部屋の用途等により要求される室内清浄度が異なります。一般病棟や待合室では気化式加湿器を使用できますが、要求清浄度によっては使用できない場合もあるため、病院設備設計ガイドラインに基づき、選定時には十分な注意が必要です。

    対象の製品を見る
    病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕

    病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕

    病院空調は部屋の用途等により要求される室内清浄度が異なるため、病院設備設計ガイドラインに基づき、選定の際には十分な注意が必要です。手術室やICUなど要求清浄度が高い場所では、衛生的環境を考慮して蒸気式加湿器の採用を推奨しています。

    対象の製品を見る
    サーバー室・通信機器室

    サーバー室・通信機器室

    データセンターでは、静電気による機器への障害の防止、精密機器の機能維持を目的に湿度調整がされています。 以前までは電極式などの蒸気式加湿器の採用が多くみられましたが、近年では水加湿の気化冷却が着目され、消費エネルギー削減を目的に高い冷却効果が見込める気化式加湿器の採用事例が増えています。

    対象の製品を見る
    クリーンルーム

    クリーンルーム

    使用目的や用途に応じて清浄度が一定の基準で管理されるクリーンルームでは、湿度に関しても一定基準で管理されるため、加湿器は清浄度が高く比例制御が可能な蒸気式加湿器が採用されます（湿度の管理基準が厳しい場合は電熱式蒸気加湿器を推奨しています）。

    対象の製品を見る
    恒温恒湿室

    恒温恒湿室

    温度と湿度を一定の基準で維持する恒温恒湿室では、限られた数値の範囲内で湿度を維持しなければなりません。精密な湿度制御となるため、制御性に優れた電熱式蒸気加湿器が採用されています。

    対象の製品を見る
    美術館・博物館（展示室）

    美術館・博物館（展示室）

    展示品や収蔵品が変質・変形しないよう、品質保持を目的に空気環境が調整されています。ただし、美術館や博物館などに収蔵される品は、古代から現代まで、そして絵画、彫刻、金属品と多種多様です。そのため、一律に温湿度を決められるものではなく、きめの細かい対応が必要となります。 精密な湿度制御に対応するため、電熱式蒸気加湿器が多く採用されています。

    対象の製品を見る
    美術館・博物館（収蔵庫）

    美術館・博物館（収蔵庫）

    展示品や収蔵品が変質・変形しないよう、品質保持を目的に空気環境が調整されています。ただし、美術館や博物館などに収蔵される品は、古代から現代まで、そして絵画、彫刻、金属品と多種多様です。そのため、一律に温湿度を決められるものではなく、きめの細かい対応が必要となります。 精密な湿度制御に対応するため、電熱式蒸気加湿器が多く採用されています。

    対象の製品を見る
    半導体工場

    半導体工場

    空気の乾燥により静電気がおこると、生産機械の停止による生産効率の低下や、コンピュータの回路の故障や誤動作を引き起こします。そのため年間を通じ、安定した湿度環境が重要となります。加湿器はケミカルガス除去仕様の気化式加湿器（または蒸気式加湿器）が多く採用されています。

    対象の製品を見る
    その他工場

    その他工場

    紙は水分含有率に影響を受けて伸縮したり、乾燥時の摩擦などによって静電気が発生します。これらの問題を抑制するためには湿度管理が重要です。 加湿器は、室内直接加湿の超音波式や気化式加湿器が適していますが、印刷工場ではパウダー状の粉塵などが多く、加湿器の汚れに注意が必要です。高い清浄度を要する所では電極式などの蒸気式加湿器も採用されることもあります。

    対象の製品を見る
    製薬工場

    製薬工場

    医薬品を取り扱う製薬工場では、一定の温湿度条件の中で製造が行われるため、温湿度の管理が徹底されています。また、高い清浄度が求められることから蒸気式加湿器が多く採用されています。

    対象の製品を見る

    関連製品

    仕様

    処理風量：380～6,800m³/h

    機種 ダクト接続用蒸気加湿ユニット
    シリーズ名 WM-SDC-APタイプ
    適用処理風量 380～6,800m³/h
    型 番（WM-） SDC
    012AP    		 SDC
    017AP    		 SDC
    025AP    		 SDC
    032AP    		 SDC
    043AP    		 SDC
    051AP    		 SDC
    068AP
    処理風量（m³/h） 380～1,200 1210～1,700 1710～2,500 2510～3,200 3210～4,300 4310～5,100 5110～6,800
    接続ダクト寸法（mm） W300×
    H300    		 W350×
    H350    		 W500×
    H350    		 W650×
    H350    		 W750×
    H400    		 W800×
    H450    		 W950×
    H500
    共通項目 使用条件 入口空気温度：20℃以上
    供給蒸気：当社製蒸気式加湿器からの供給蒸気（大気圧程度）、飽和効率30%程度までの一般的な空調条件
    圧力損失 約35Pa

    処理風量：6,810～18,000m³/h

    機種 ダクト接続用蒸気加湿ユニット
    シリーズ名 WM-SDC-APタイプ
    適用処理風量 6,810～18,000m³/h
    型番（WM-） SDC087AP SDC110AP SDC126AP SDC146AP SDC163AP SDC180AP
    処理風量（m³/h） 6,810～8,700 8,710～11,000 11,010～12,600 12,610～14,600 14,610～16,300 16,310～18,000
    接続ダクト寸法（mm） W1100×H550 W1100×H700 W1100×H800 W1200×H850 W1200×H950 W1200×H1050
    共通項目 使用条件 入口空気温度：20℃以上
    供給蒸気：当社製蒸気式加湿器からの供給蒸気（大気圧程度）、飽和効率 30%程度までの一般的な空調条件
    圧力損失 約35Pa
