機能・特長
概要

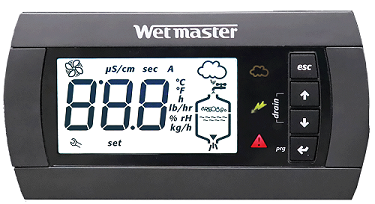

SECタイプは、ドイツ・スツルツ社との提携により商品化した電極式蒸気加湿器です。運転はすべてマイクロプロセッサによりコントロールされ、水処理不要で清浄な蒸気が得られます。

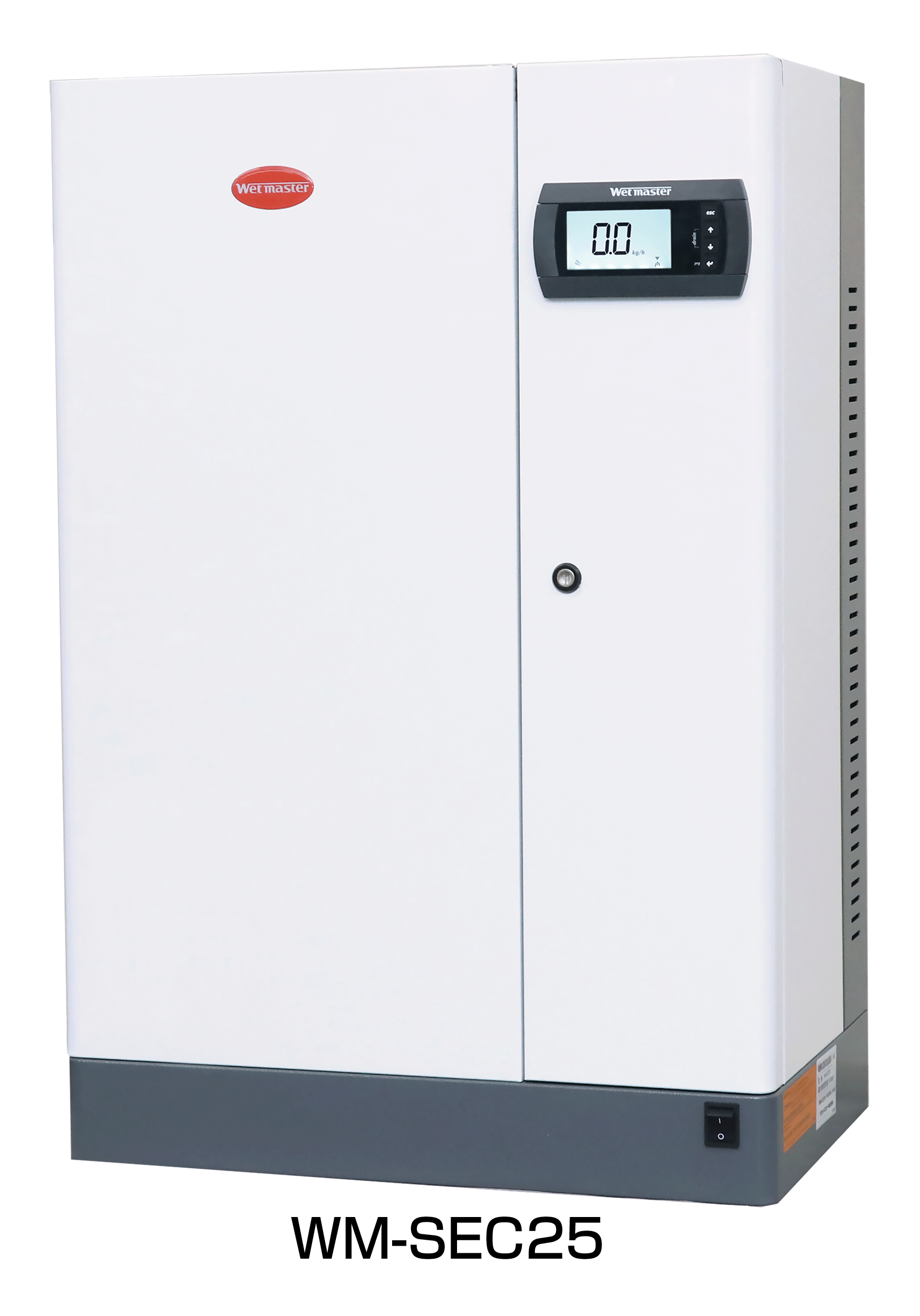

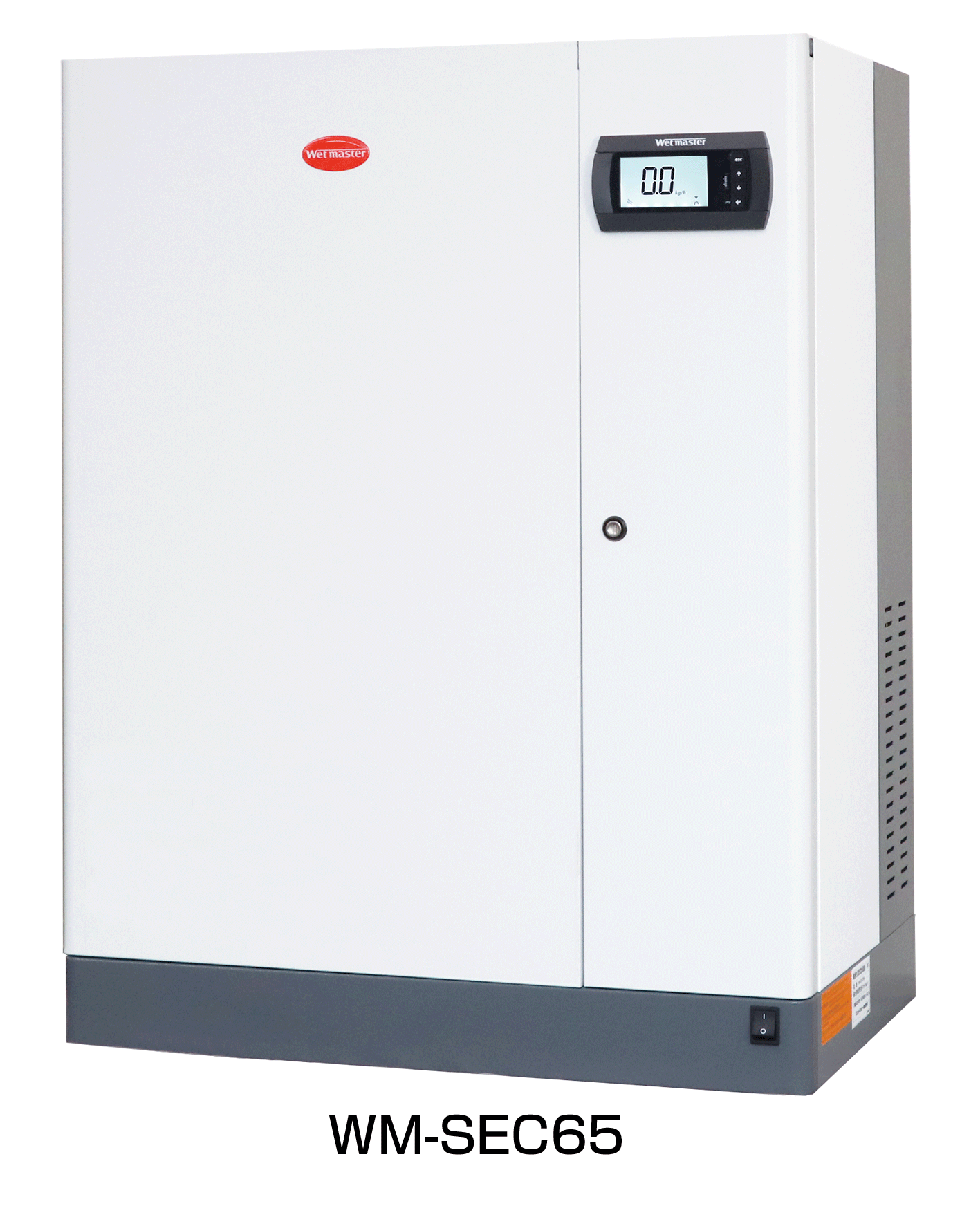

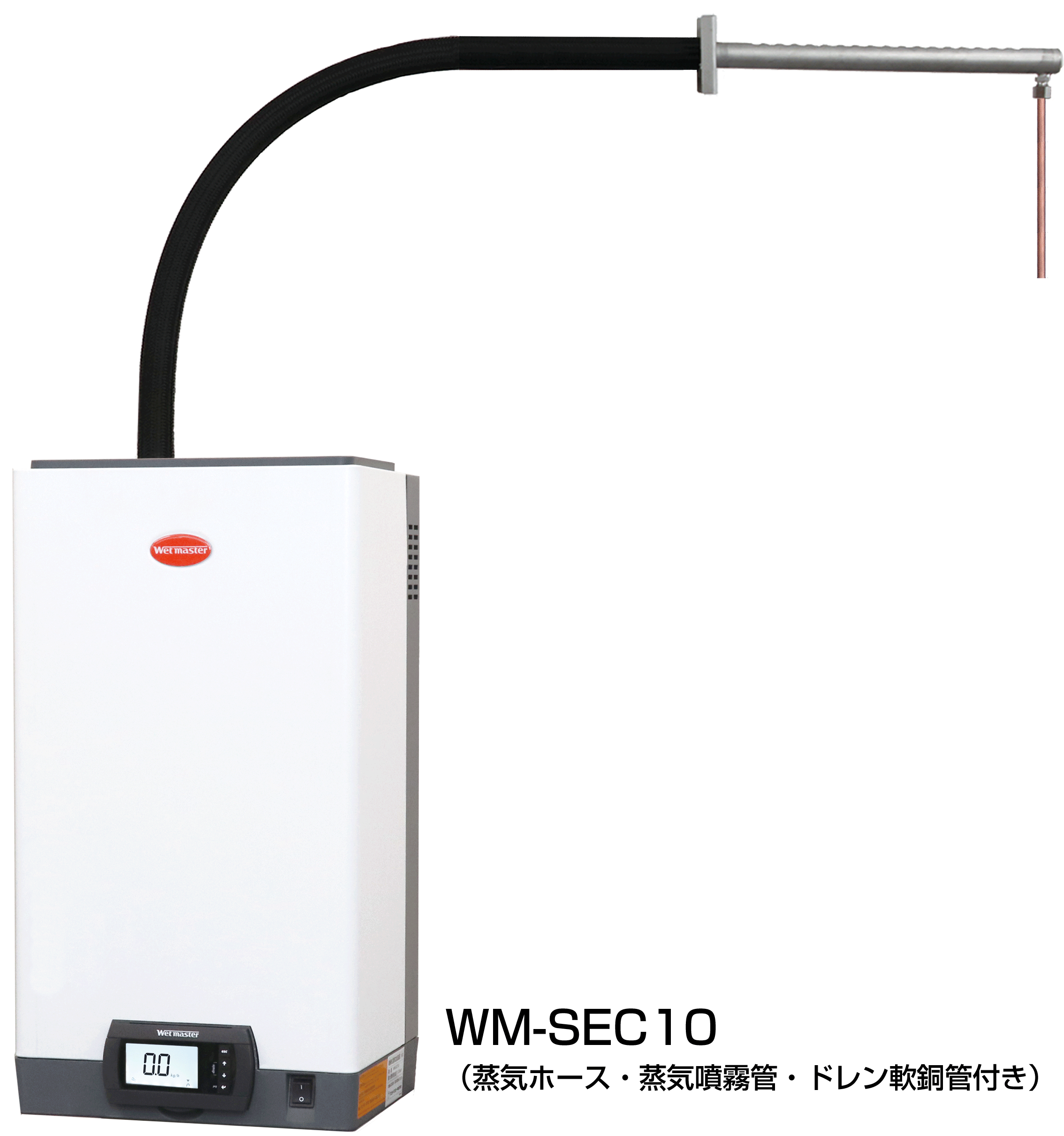

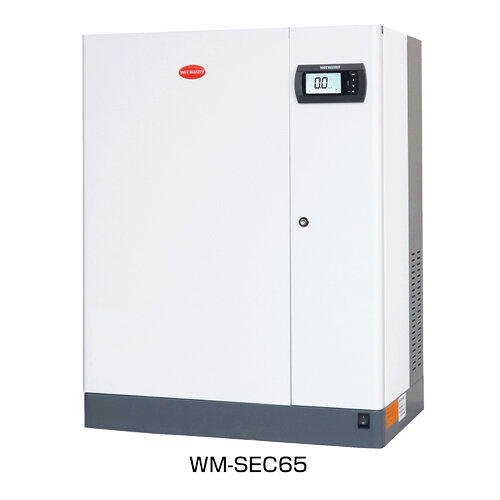

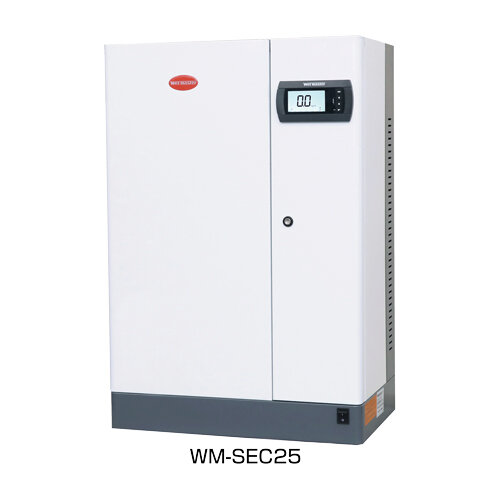

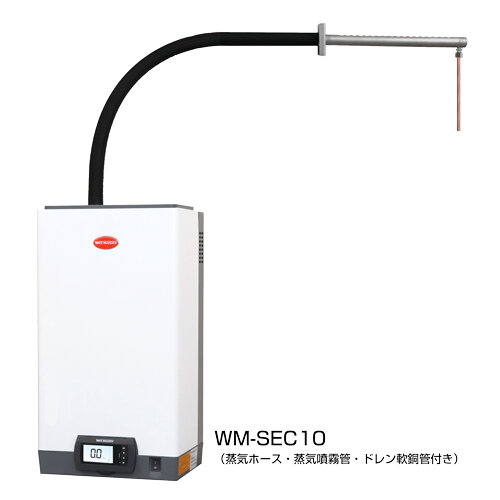

機器組込型（SECタイプ）
機器組込型（SECタイプ）
機器組込型（SECタイプ）

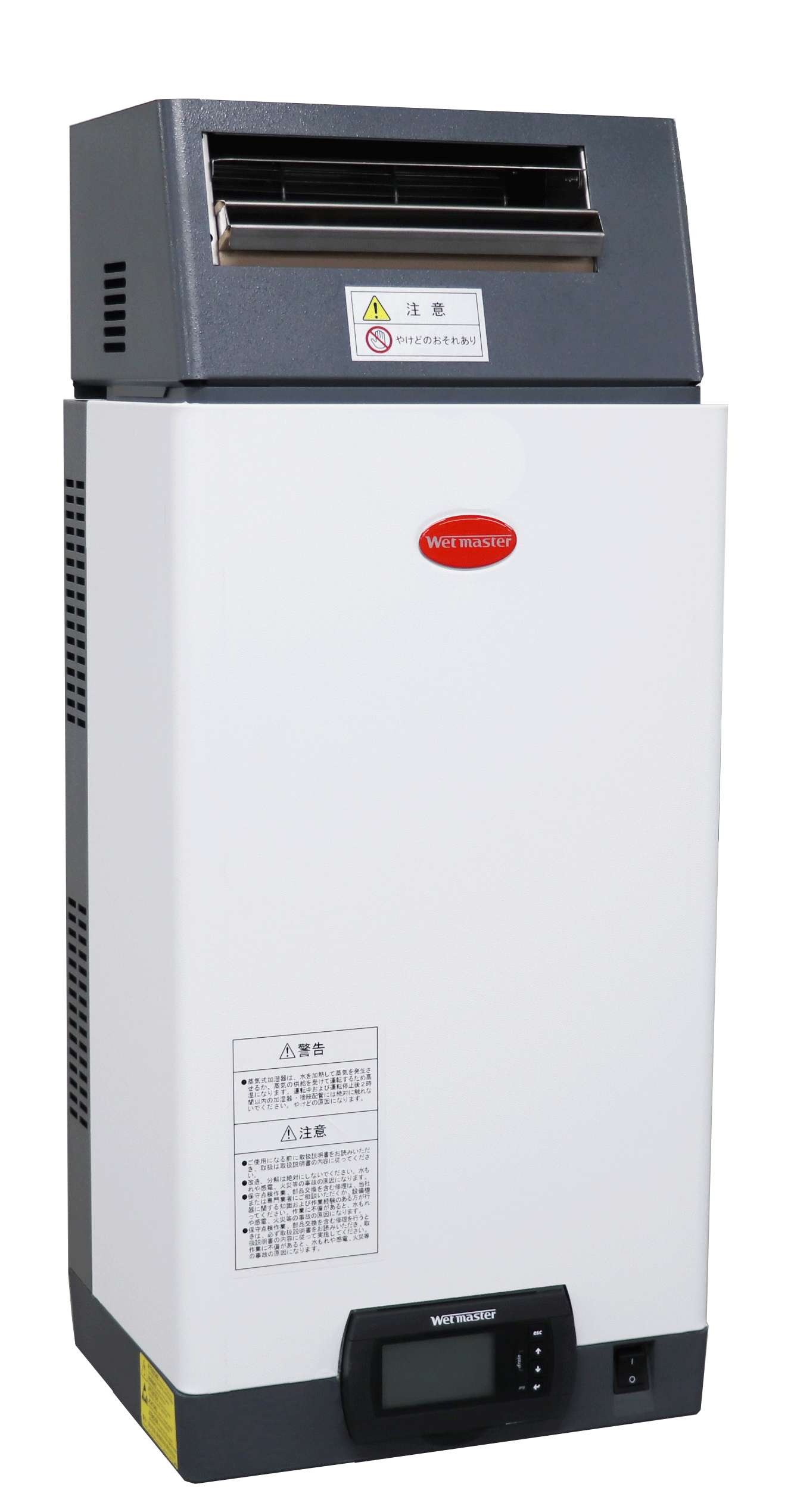

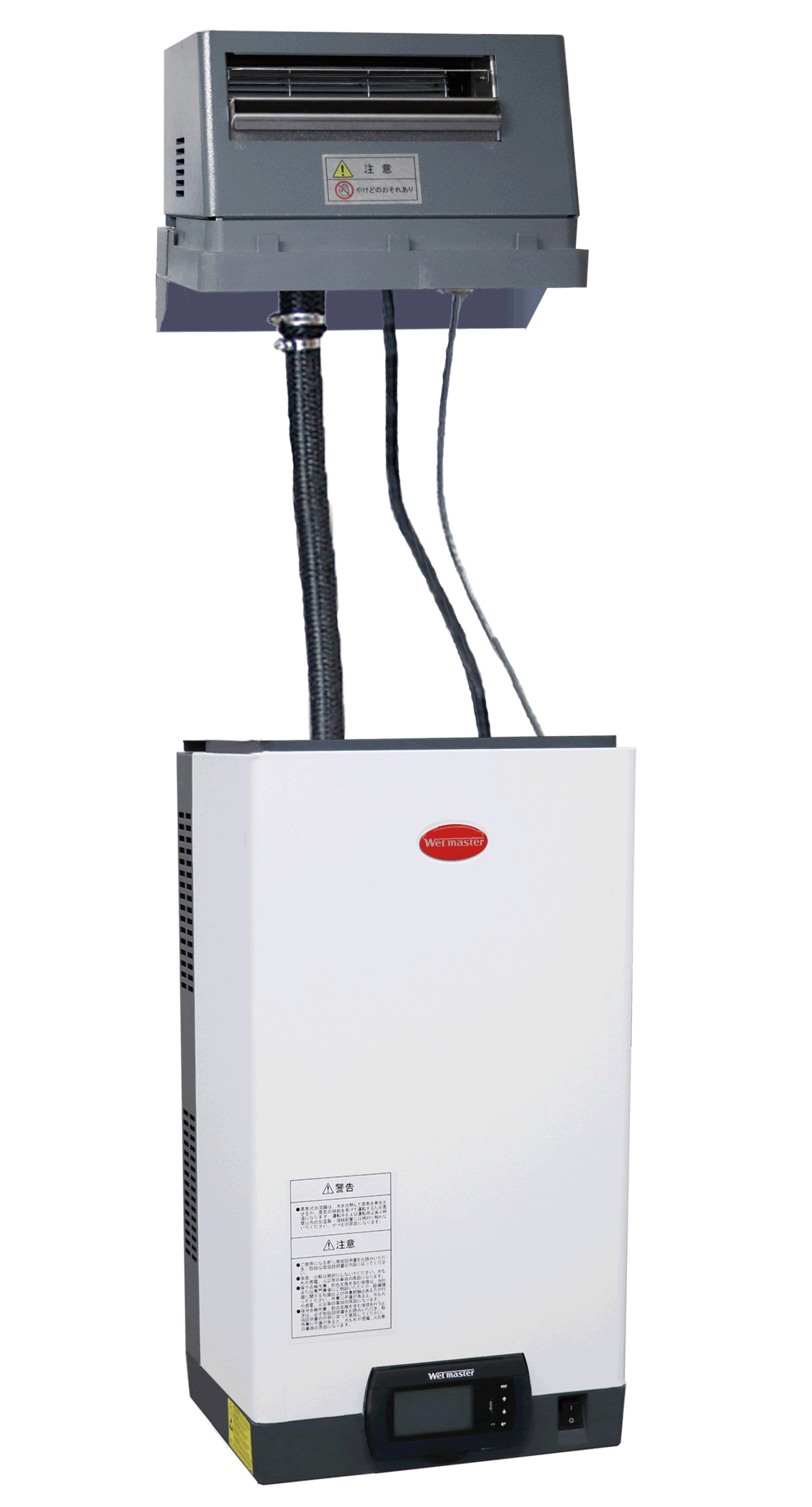

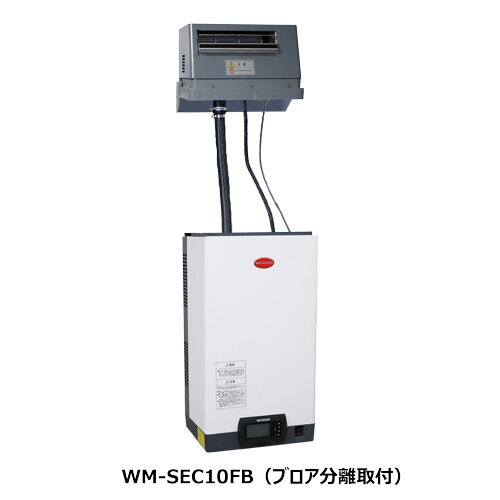

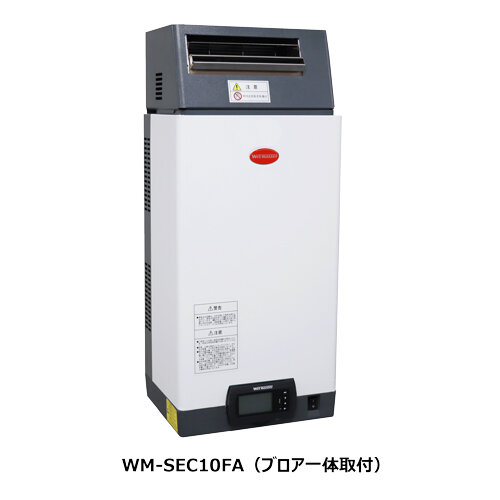

室内直接噴霧型（SEC-FA/SEC-FBタイプ）は蒸気ブロア（ファンユニット）を加湿器本体へ直接取り付けて使用します。
室内直接噴霧型（SEC-FA/SEC-FBタイプ）は蒸気ブロア（ファンユニット）を加湿器本体へ直接取り付けて使用します。

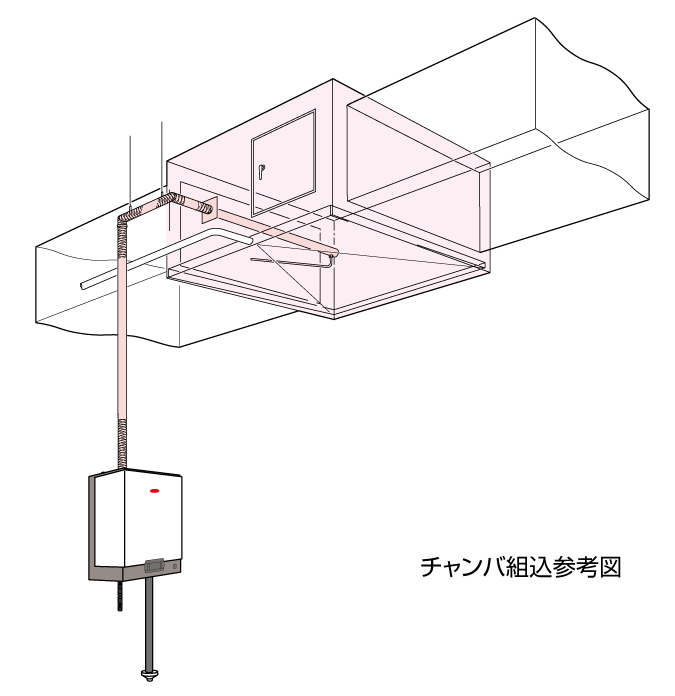

チャンバ組込イメージ

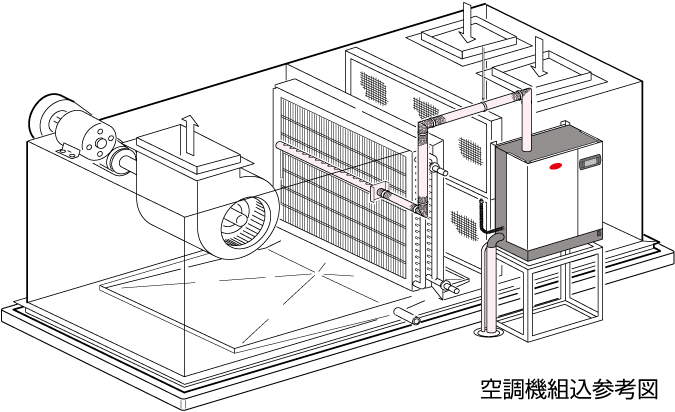

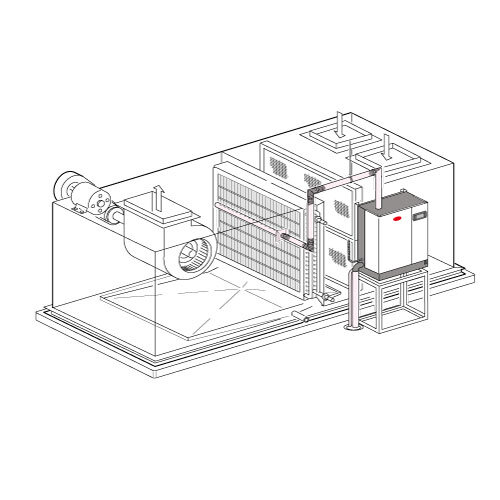

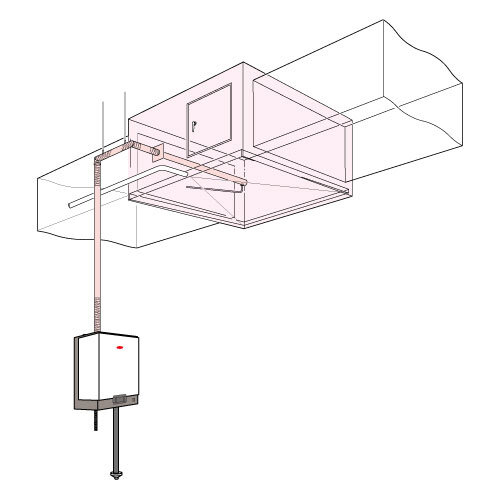

空調機組込イメージ

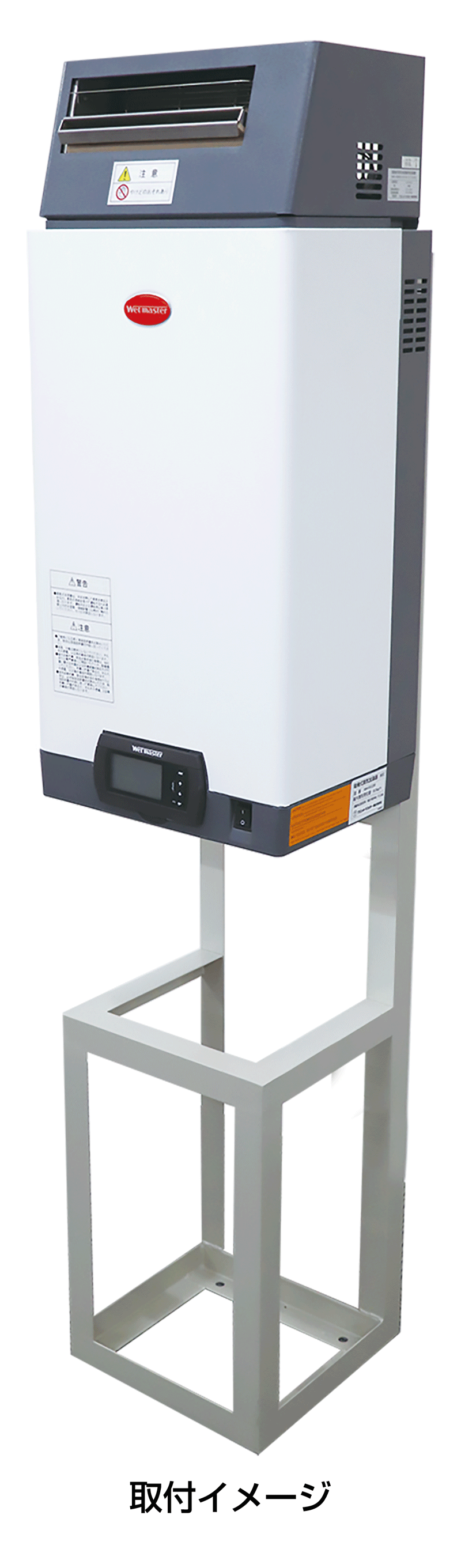

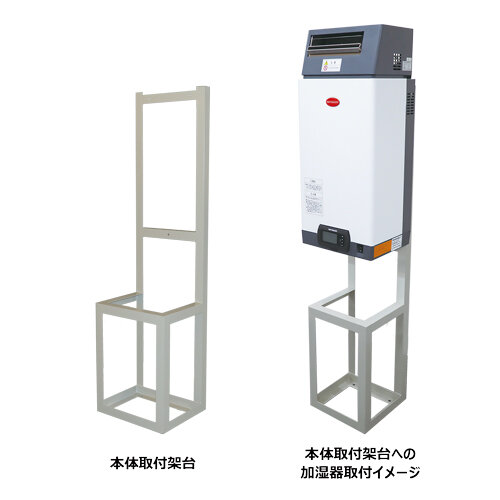

鋼製の本体取付架台
主な機能と特長
- 水中の電極に交流電流を流すことでジュール熱の原理により水自体を発熱体として蒸気を発生するもので、ヒータを使用するパン型や電熱式とは異なり電極は発熱しません。
- 水処理不要で清浄な蒸気加湿が行えます。
- 蒸気噴霧管を使用する空調機器組込型と蒸気ブロアを使用する室内直接噴霧型の2種類を用意しており、一般空調から産業空調まで、幅広い用途にご使用いただけます。
- 従来品ではオプション仕様だった運転信号出力機能を標準搭載。加湿器の運転状態の確認が容易に行えます。
- 導電率7.5～35.0mS/mに対応し、一般的な水道水より低い導電率にも対応可能です。
- 従来品では一部の型番にのみ搭載されていた排水ポンプを、全型番に標準搭載。
排水時間を短縮し、蒸気量の落ち込みを緩和します。 - 蒸気シリンダの寿命は4,000時間です。
- 1台で比例制御/ON-OFF制御の何れの制御方式にも対応します。
- 最大蒸気発生量の20～100%の範囲で出力調整が行えます。
蒸気シリンダの交換について
電極式蒸気加湿器の蒸気シリンダは消耗部品です。
給水水質および運転出力により交換周期が変動しますが、通常の水道水で3,000時間で交換の予報（エラーコード）を表示し、4,000時間で寿命となり加湿器は停止します。寿命に至ったまま継続して使用すると発煙・発火などの事故の原因になります。
また、分解清掃による再使用はできませんので必ず交換してください。
SECタイプのエラーコード詳細はこちら
ダクトチャンバへ組み込む場合
ダクト内での蒸気噴霧では「噴霧管からの凝縮水飛散」、「ダクト内での再凝縮、結露」などにより、漏水事故に繋がる事例もあり、リスク回避のためドレンパンの設置や水抜きなどの配慮が必要となります。

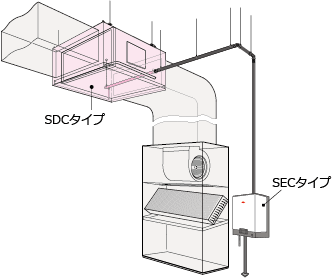

弊社製の蒸気加湿ユニットSDCタイプはこれら問題に配慮しており、SECタイプと併用してご使用いただくことでドレン処理などの煩雑な設計、施工の簡略化と責任区分を明確化することが可能です。
蒸気加湿ユニットSDCタイプの詳細はこちら
ラインナップ
加湿器
| 区分 | 商品名・型番 | 仕様・概要 |
|---|---|---|
| 標準 | WM-SEC03 WM-SEC05 WM-SEC08 WM-SEC10 WM-SEC15 WM-SEC25 WM-SEC35 WM-SEC45 WM-SEC65 |
空調機器組込型 |
| 標準 | WM-SEC03FA WM-SEC05FA WM-SEC08FA WM-SEC10FA WM-SEC15FA |
室内直接噴霧型 ブロア一体取付 |
| 標準 | WM-SEC03FB WM-SEC05FB WM-SEC08FB WM-SEC10FB WM-SEC15FB |
室内直接噴霧型 ブロア分離取付 |
※異電圧仕様（AC380V、AC400V、AC415V、AC440V）もご用意可能です。詳しくはお問い合わせください。
オプション品
| 商品名 | 型番 | 適合加湿器型番 |
|---|---|---|
| 本体取付フレーム※1 | WM-SECBLA1 | WM-SEC03～WM-SEC15 WM-SEC03FA/FB～WM-SEC15FA/FB |
| WM-SECBLA2 | WM-SEC25・WM-SEC35 | |
| WM-SECBLA3 | WM-SEC45・WM-SEC65 | |

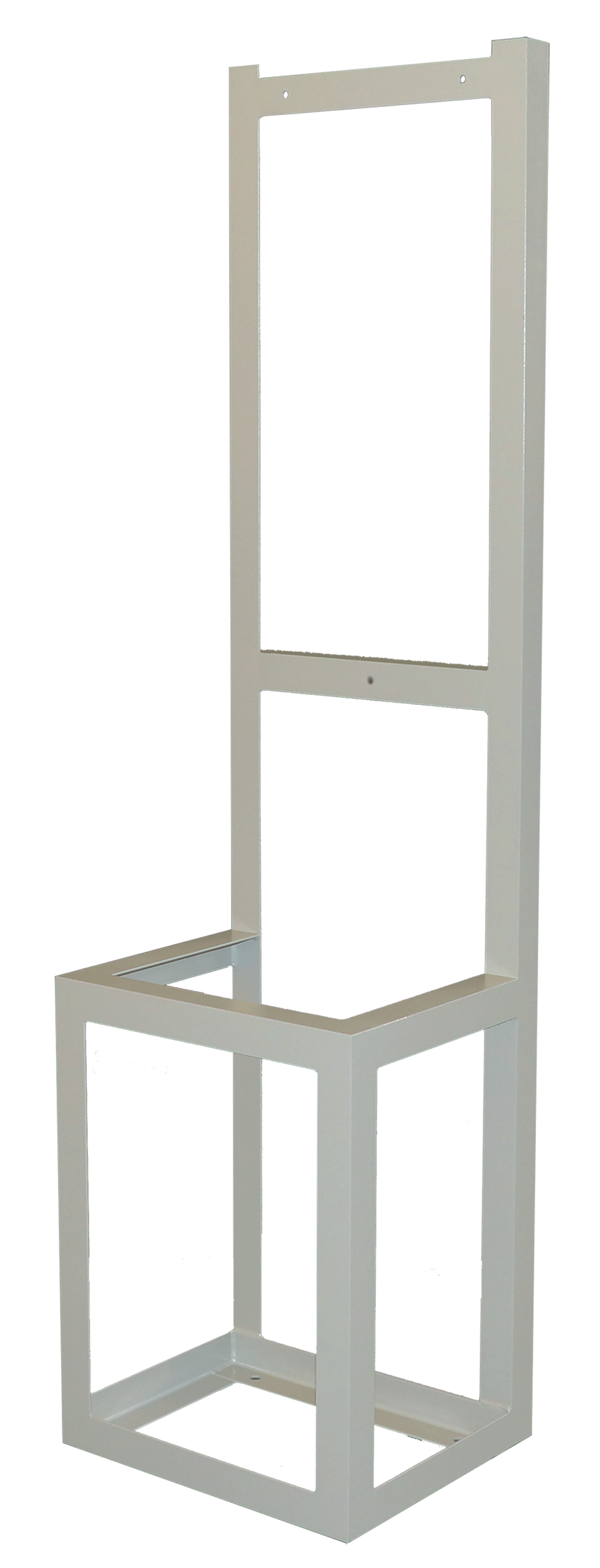

| 本体取付架台※1 | WM-SECTK1 | WM-SEC03～WM-SEC15 WM-SEC03FA/FB～WM-SEC15FA/FB |
| WM-SECTK2 | WM-SEC25・WM-SEC35 | |
| WM-SECTK3 | WM-SEC45・WM-SEC65 | |
| 間接排水ボックス | WM-KHB0308 | WM-SEC03～WM-SEC08 WM-SEC03FA/FB～WM-SEC08FA/FB |
| WM-KHB1015 | WM-SEC10・WM-SEC15 WM-SEC10FA/FB・WM-SEC15FA/FB |
|
| WM-KHB2535 | WM-SEC25・WM-SEC35 | |
| ※WM-SEC45、WM-SEC65の間接排水ボックスは特注対応 | ||
| 間接排水ボックス対応本体取付架台 | WM-SECTKB1 | WM-SEC03～WM-SEC08 WM-SEC03FA/FB～WM-SEC08FA/FB |
| WM-SECTKB2 | WM-SEC10・WM-SEC15 WM-SEC10FA/FB・WM-SEC15FA/FB |
|
| WM-SECTKB3 | WM-SEC25・WM-SEC35 | |
| 屋外ボックス※2 | WM-SEC03-BX | WM-SEC03 |
| WM-SEC05-BX | WM-SEC05 | |
| WM-SEC08-BX | WM-SEC08 | |
| WM-SEC10-BX | WM-SEC10 | |
| WM-SEC15-BX | WM-SEC15 | |
| WM-SEC25-BX | WM-SEC25 | |
| WM-SEC35-BX | WM-SEC35 | |
| WM-SEC45-BX | WM-SEC45 | |
| WM-SEC65-BX | WM-SEC65 | |
※1：（一財）日本建築センター 建築設備耐震設計・施工指針に準拠する耐震強度が必要な場合は、オプション品（本体取付フレームまたは本体取付架台）を使用した取り付けが必要となります。
※2：屋外ボックスを使用した場合においてもSECタイプの本体周囲温湿度の使用条件内としてください。
オプション部品
| 商品名 | 仕様・概要 |
|---|---|
| 各種継手類 | エルボ、隔壁継手、延長管、蒸気ホース配管接続継手など |
導入施設例
-
オフィス
-
ホテル
-
老人福祉施設
-
病院〔清浄度クラスⅠ～Ⅲ（手術室等）〕
-
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
-
大型データセンター
-
サーバー室・通信機器室
-
クリーンルーム
-
美術館・博物館（展示室）
-
半導体工場
-
その他工場
-
製薬工場
仕様
機器組込型
| 機種・型式 | 電極式蒸気加湿器 WM-SECタイプ（比例制御/ON-OFF制御兼用） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型番（WM-） | SEC 03 |
SEC 05 |
SEC 08 |
SEC 10 |
SEC 15 |
SEC 25 |
SEC 35 |
SEC 45 |
SEC 65 |
| 最大蒸気発生量（kg/h）※1 | 3.0 | 5.0 | 8.0 | 10.0 | 15.0 | 25.0 | 35.0 | 45.0 | 65.0 |
| ＊蒸気発生量の5～10％程度は蒸気ホースおよび蒸気噴霧管でドレンとなります。型番選定時にはドレン量を考慮した選定としてください。 | |||||||||
| 蒸気量調整範囲（kg/h） | 0.6～3.0 | 1.0～5.0 | 1.6～8.0 | 2.0～10.0 | 3.0～15.0 | 5.0～25.0 | 7.0～35.0 | 9.0～45.0 | 13.0～65.0 |
| 定格電源 | 三相 AC200V（50/60Hz） | ||||||||
| 最大定格消費電力（kW）※2 | 3.0 | 4.9 | 7.8 | 9.8 | 14.7 | 24.4 | 34.2 | 43.9 | 63.4 |
| 定格消費電力（kW） | 2.3 | 3.8 | 6.0 | 7.5 | 11.3 | 18.8 | 26.3 | 33.8 | 48.8 |
| 最大定格電流値（A）※2 | 8.5 | 14.0 | 22.5 | 28.2 | 42.3 | 70.3 | 98.5 | 126.6 | 182.9 |
| 定格電流値（A） | 6.5 | 10.8 | 17.3 | 21.7 | 32.5 | 54.1 | 75.8 | 97.4 | 140.7 |
※1：使用場所の温度条件、使用する蒸気ホースの長さにより異なりますが、蒸気ホースや蒸気噴霧管にて蒸気発生量の5～10％程度がドレンとなります（当社標準条件の場合）。加湿器選定時には、ドレン量を考慮した型番選定としてください。立体拡散蒸気噴霧装置（WM-SBAタイプ）をご使用の場合は､立体拡散蒸気噴霧装置のサイズや段数等によりドレン量が異なります。加湿器型番の変更が必要となる場合がありますので､弊社宛に選定をご依頼ください。
※2：運転状況により一時的に定格電力値、定格電流値の1.3倍となることがあります。
室内直接噴霧型
| 機種・型式 | 電極式蒸気加湿器 WM-SECタイプ（比例制御/ON-OFF 制御兼用） | |||||
|---|---|---|---|---|---|---|
| 型番 | ブロア一体取付（WM-） | SEC03FA | SEC05FA | SEC08FA | SEC10FA | SEC15FA |
| ブロア分離取付（WM-） | SEC03FB | SEC05FB | SEC08FB | SEC10FB | SEC15FB | |
| 最大蒸気発生量（kg/h）※1 | 3.0 | 5.0 | 8.0 | 10.0 | 15.0 | |
| ＊蒸気発生量の5～10％程度は蒸気ホースおよびブロア本体でドレンとなります。型番選定時にはドレン量を考慮した選定としてください。 | ||||||
| 蒸気量調整範囲（kg/h） | 0.6 ～ 3.0 | 1.0 ～ 5.0 | 1.6 ～ 8.0 | 2.0 ～ 10.0 | 3.0 ～ 15.0 | |
| 蒸気ブロア風量（m³/h） | 140/115（50/60Hz） | |||||
| 定格電源 | 三相 AC200V（50/60Hz） | |||||
| 最大定格消費電力（kW）※2 | 3.0 | 4.9 | 7.8 | 9.8 | 14.7 | |
| 定格消費電力（kW） | 2.3 | 3.8 | 6.0 | 7.5 | 11.3 | |
| 最大定格電流値（A）※2 | 8.5 | 14.0 | 22.5 | 28.2 | 42.3 | |
| 定格電流値（A） | 6.5 | 10.8 | 17.3 | 21.7 | 32.5 | |
| 運転音dB（A） | 48 | 48 | 48 | 51 | 60 | |
※1：使用場所の温度条件、使用する蒸気ホースの長さにより異なりますが、蒸気ホースや蒸気ブロア本体にて蒸気発生量の5～10％程度がドレンとなります（当社標準条件の場合）。加湿器選定時には、ドレン量を考慮した型番選定としてください。立体拡散蒸気噴霧装置（WM-SBAタイプ）をご使用の場合は､立体拡散蒸気噴霧装置のサイズや段数等によりドレン量が異なります。加湿器型番の変更が必要となる場合がありますので､弊社宛に選定をご依頼ください。
※2：運転状況により一時的に定格電力値、定格電流値の1.3倍となることがあります。
