間接蒸気式加湿器SHEタイプ

機能・特長

概要

間接蒸気式加湿器は、病院、工場、地域冷暖房（DHC）など、高圧蒸気の供給を受けられる空調設備に使用する加湿器です。蒸気～蒸気の熱交換により配管中の汚れや不純物を含まないクリーンな加湿が得られます。

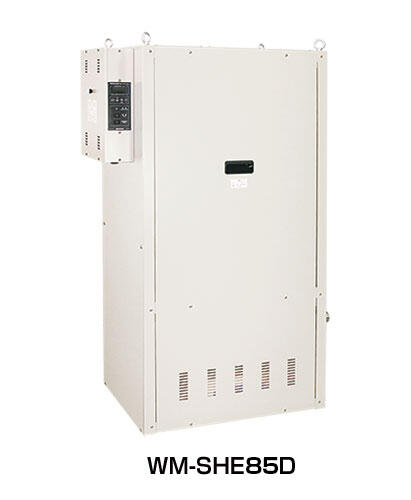

間接蒸気式加湿器 SHEタイプ

SHEタイプ設置イメージ

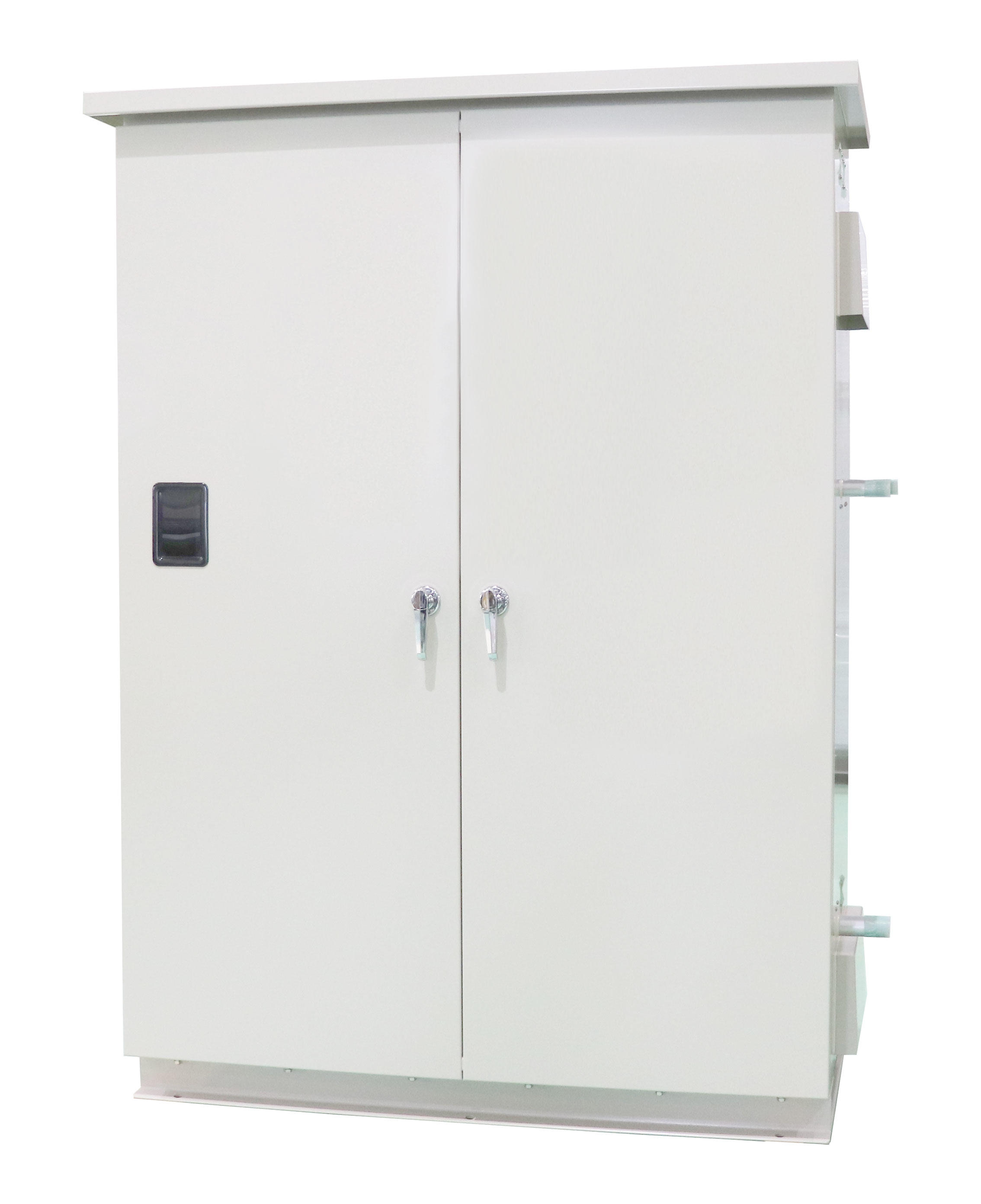

屋外に加湿器を設置する場合に使用する専用の屋外ボックス

主な機能と特長

新たに操作パネルを設置！

ボタン操作により各種設定変更が可能となりました。

ボイラなどからの供給蒸気（一次蒸気）により加湿器加熱タンク内の水を加熱し、間接的に加湿蒸気（二次蒸気）を発生させるので、配管中の汚れや不純物を含まないクリーンな加湿が得られます。
当社独自のマイコン制御により、加湿要求信号に応じた排水量をリアルタイムに解析。最適な排水量のコントロールにより定時排水時の露点落ち込みを大幅に改善しました。
「連動運転機能」により、同型番最大4台の連動運転が可能。蒸気発生量は最大480kg/hまで対応します。
加湿器の故障や定期的なメンテナンスを行うことで運転が中断し、操業ロスにつながる年間加湿での需要をふまえ、加湿器複数台での連動制御による「バックアップ運転機能」、「ローテーション運転機能」を新たに搭載しています。
連動運転時には、定時排水時の露点落ち込みを抑えるため、マイコン制御により連動機個々の定時排水のタイミングをマネジメントします（特許取得No.6373060）。
標準仕様の製品で「軟水」・「一次純水」の何れの水質にも対応。オプション仕様として「純水仕様」を用意しています。

SHEタイプの新機能連動運転について

新機軸となる「連動運転機能」を搭載！最大4台までの連動運転が可能です

連動運転の概要

間接蒸気式加湿器 SHEタイプは大容量の加湿に対応するため、同型番最大4台までの連動運転が可能です。1台を親機、残りを子機としてグループ制御を行います。SHE120タイプ（120kg/h）×4台で蒸気発生量最大480kg/hまで対応が可能です。
連動運転では、加湿器個々の定時排水タイミングをコントロールすることにより複数台の同時排水を避け、露点落ち込みを抑えます。また、連動用蒸気遮断弁（客先ご用意）を使用することで、万一、加湿器になんらかの異常が発生した場合でも全加湿器の運転停止を回避することができます。

万一のトラブルにも対応！バックアップ運転により湿度低下を回避します

バックアップ運転

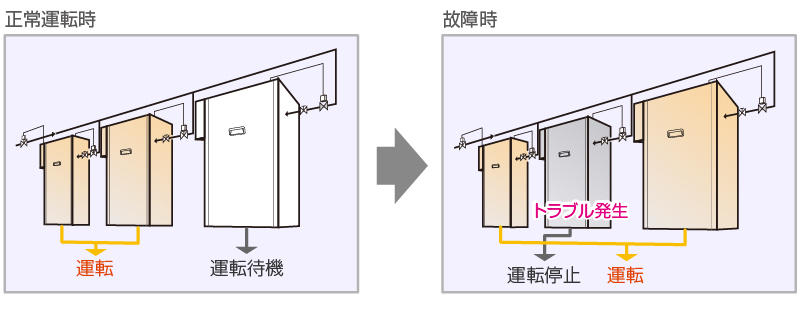

万一の異常発生時、加湿器運転停止による湿度低下を回避するための機能です。異常発生により加湿器1台が停止した場合、あらかじめバックアップ運転用の予備機を自動的に運転させて、所定の加湿運転を継続します。バックアップ用に連動できる加湿器は1台のみです。
自動でバックアップ運転を行う場合は、連動用蒸気遮断弁（客先ご用意）が必要となります。連動用蒸気遮断弁を使用しない場合は、手動操作によるバックアップ運転が可能です。

運転時間を平準化 !
機器への負担を分散し、計画的なメンテナンスが可能に！

ローテーション運転

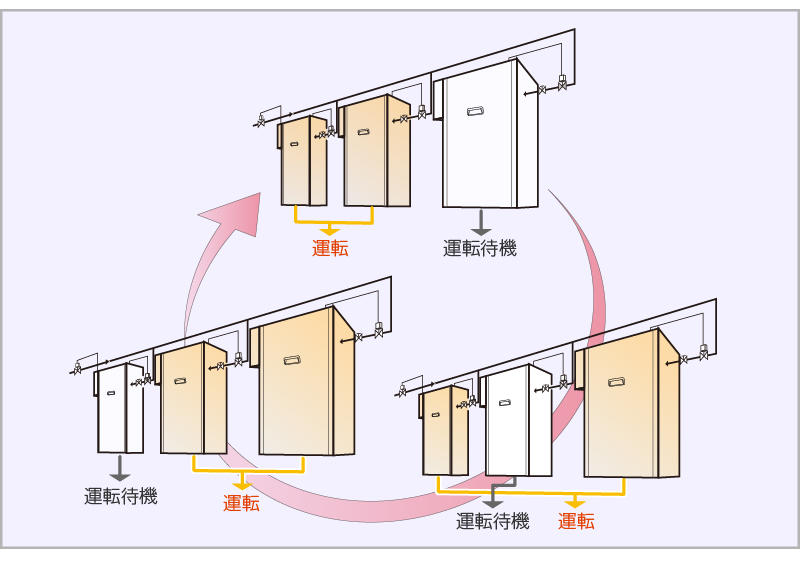

運転時間を平準化し、個々の加湿器への負担を分散させる機能です。加湿器を交互に休ませることで、計画的なメンテナンスを実施できるだけでなく、システム全体をより長くご使用いただけます。同型番のSHEタイプ複数台（最大4台）を連動し、1台ずつローテーションで運転を停止しながら加湿運転を行います。
ローテーション運転では、連動台数にかかわらず、運転停止中の加湿器の台数は1台です。
連動用蒸気遮断弁（客先ご用意）が必ず必要となります。

ダクトチャンバへ組み込む場合

ダクト内での蒸気噴霧では「噴霧管からの凝縮水飛散」、「ダクト内での再凝縮、結露」などにより、漏水事故に繋がる事例もあり、リスク回避のためドレンパンの設置や水抜きなどの配慮が必要となります。
弊社製の蒸気加湿ユニットSDCタイプはこれら問題に配慮しており、SHEタイプと併用してご使用いただくことでドレン処理などの煩雑な設計、施工の簡略化と責任区分を明確化することが可能です。

蒸気加湿ユニットSDCタイプの詳細はこちら

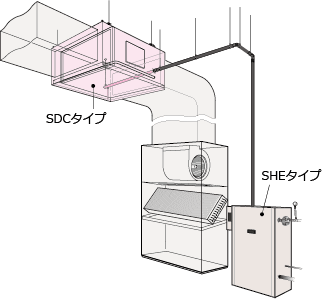

SDCタイプを併用した床置パッケージエアコンとのダクト接続イメージ

ラインナップ

加湿器

区分	商品名・型番	仕様・概要
標準	WM-SHE20 WM-SHE35 WM-SHE45 WM-SHE60 WM-SHE90 WM-SHE120	-
オプション仕様	WM-SHE20D WM-SHE28D WM-SHE35D WM-SHE45D WM-SHE85D WM-SHE100D	純水仕様

オプション品

商品名	型番	適合加湿器型番
屋外ボックス※	WM-SHE20-BX	WM-SHE20
	WM-SHE35-BX	WM-SHE35
	WM-SHE45-BX	WM-SHE45
	WM-SHE60-BX	WM-SHE60
	WM-SHE90-BX	WM-SHE90
	WM-SHE120-BX	WM-SHE120

※屋外ボックスを使用した場合においてもSHEタイプの本体周囲温湿度の使用条件内としてください。

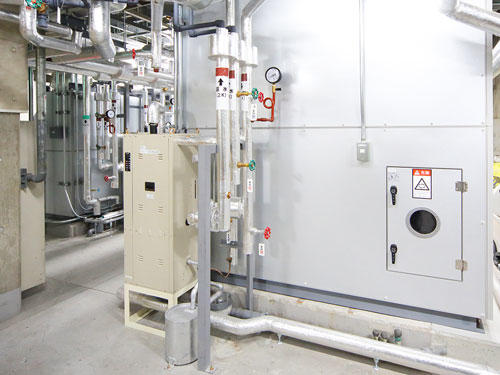

導入施設例

病院〔清浄度クラスⅠ～Ⅲ（手術室等）〕
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
クリーンルーム
半導体工場
製薬工場

仕様

標準仕様

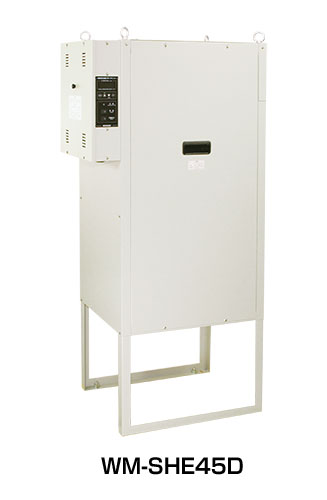

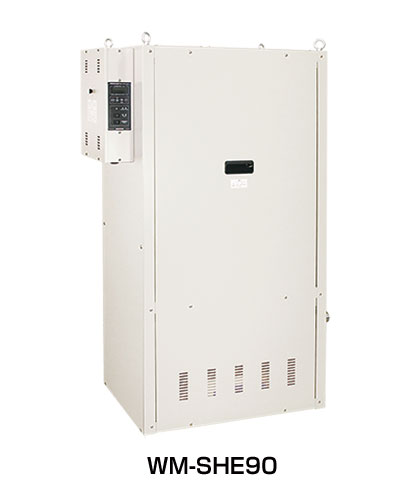

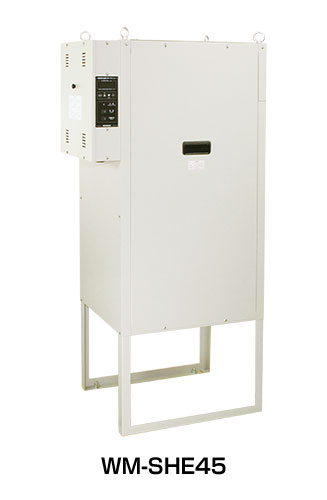

機種・型式	間接蒸気式加湿器 WM-SHEタイプ
型番（WM-）	SHE20	SHE35	SHE45	SHE60	SHE90	SHE120
最大蒸気発生量^※1	20kg/h	35kg/h	45kg/h	60kg/h	90kg/h	120kg/h
最大蒸気発生量^※1	＊蒸気発生量の5～10％程度は蒸気ホースおよび蒸気噴霧管でドレンとなります。型番選定時にはドレン量を考慮した選定としてください。
供給蒸気圧力^※2	0.2MPa（加湿器入口）^※3
供給蒸気量^※4	26kg/h	46kg/h	59kg/h	78kg/h	117kg/h	156kg/h
定格電源	単相 AC200V（50/60Hz）
定格消費電力	15W
定格電流値	0.1A

※1：使用場所の温度条件、使用する蒸気ホースの長さにより異なりますが、蒸気ホースや蒸気噴霧管にて蒸気発生量の5～10％程度がドレンとなります（当社標準条件の場合）。加湿器選定時には、ドレン量を考慮した型番選定としてください。立体拡散蒸気噴霧装置（WM-SBAタイプ）をご使用の場合は､立体拡散蒸気噴霧装置のサイズや段数等によりドレン量が異なります。加湿器型番の変更が必要となる場合がありますので､弊社宛に選定をご依頼ください。

※2：供給蒸気圧力の上限は、0.25MPaです。

※3：加湿器への供給蒸気圧力は、蒸気用制御弁や配管の圧力損失を見込み、加湿器本体蒸気入口圧力計の値で0.2MPaを供給してください。供給蒸気圧力が0.2MPaを下回る場合、圧力に応じ加湿器の蒸気発生量も減少します。

※4：供給蒸気量はボイラなどからの一次蒸気量を表し、蒸気発生量の1.3倍をめやすにしてください。

純水仕様

機種・型式	間接蒸気式加湿器 WM-SHEタイプ
型番（WM-）	SHE20D	SHE28D	SHE35D	SHE45D	SHE85D	SHE100D
最大蒸気発生量^※1	20kg/h	28kg/h	35kg/h	45kg/h	85kg/h	100kg/h
最大蒸気発生量^※1	＊蒸気発生量の5～10％程度は蒸気ホースおよび蒸気噴霧管でドレンとなります。型番選定時にはドレン量を考慮した選定としてください。
供給蒸気圧力^※2	0.2MPa（加湿器入口）^※3
供給蒸気量^※4	28kg/h	40kg/h	49kg/h	63kg/h	119kg/h	140kg/h
定格電源	単相 AC200V（50/60Hz）
定格消費電力	15W
定格電流値	0.1A

※2：供給蒸気圧力の上限は、0.25MPaです。

※4：供給蒸気量はボイラなどからの一次蒸気量を表し、蒸気発生量の1.4倍をめやすにしてください。
