全自動軟水器WSDタイプ

機能・特長

概要

WSDタイプは、電熱式・間接蒸気式加湿器に対応する全自動軟水器です。軟水器を使用することで水の中の硬度成分をイオン交換により除去し、加湿器タンク内やヒータ、加熱コイルなどの熱伝導部分へのスケール固着を防ぎ、メンテナンスの手間を大幅に削減できます。

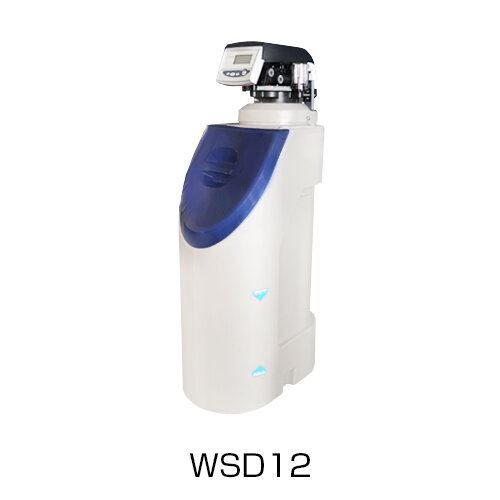

全自動軟水器 WSDタイプ

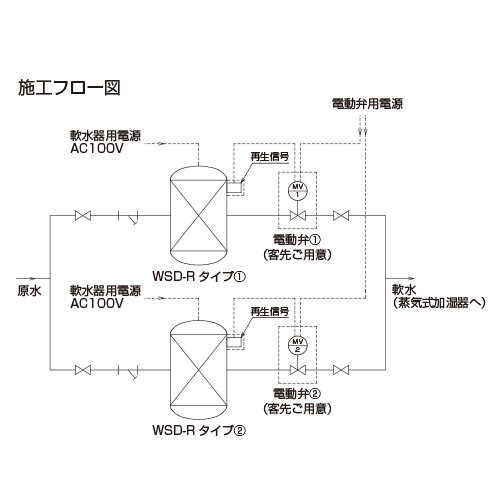

再生信号出力仕様（オプション仕様）は２台並列に軟水器を設置し、それぞれ二次側に給水バルブを設け、かつ再生日時をずらすことで、軟水器の交互運転が可能です

屋外に軟水器を設置する場合に使用する全自動軟水器専用の屋外カバー

主な機能と特長

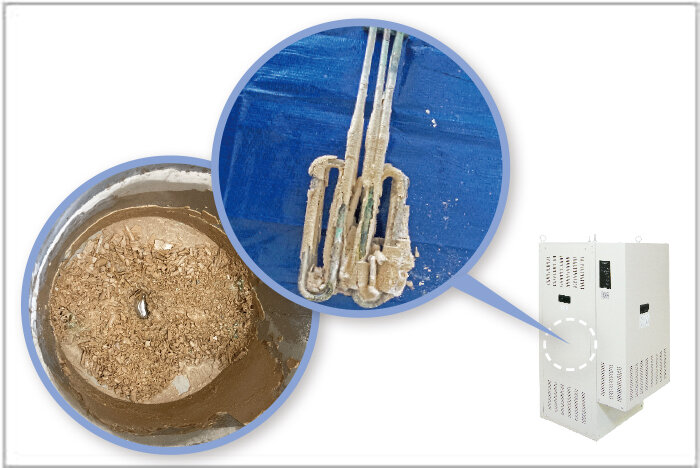

加湿器へのスケール固着を抑制します！

タンク内やヒータ、加熱コイルなどの熱伝導部分へのスケール固着を防ぎ、加湿能力の維持および加湿器の保護と寿命延長につながります。

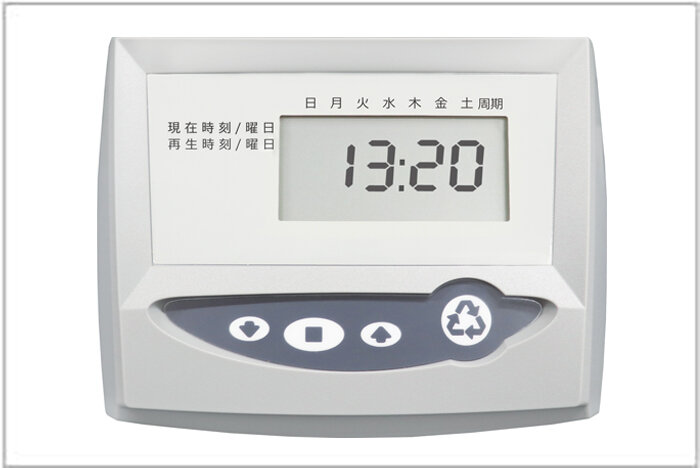

液晶画面の操作パネルで視認性向上

軟水器本体上部の液晶画面で、現在時刻や再生日などが一目で分かり、簡単に設定することができます。

大型機種（樹脂量40ℓ）をラインナップ

モデルチェンジに伴い、大型機種を新たにラインナップしました。軟水器一台で、複数台の加湿器をまかなえます。

加湿器を常時稼働する、または停止できない場合には軟水器が必需品となります。電極式蒸気加湿器には使用できません。
再生処理は自動で行いますが、塩水槽への塩の補充が必要になります。
供給水（原水）の中の硬度成分をイオン交換により除去し、水槽内およびヒータもしくは加熱コイルへの硬質スケールの析出を抑制します。
再生処理は、再生開始時刻を任意の曜日・時間に設定できます（最長で7日間周期/ 一週間に一度の再生を推奨）。手動による再生処理も可能です。
イオン交換樹脂の寿命は3年をめやすとし、樹脂交換が必要になります。

イオン交換樹脂の再生について

イオン交換樹脂は3年を目安に交換が必要になります。ただし、樹脂の寿命は水質や処理水量（加湿器への給水量）などの条件により異なり、処理水の硬度判定により検水の色が赤色を示したときに樹脂交換が必要となります。
イオン交換樹脂の手配については、最寄りの弊社事業所宛ご連絡ください。

ラインナップ

軟水器

区分	商品名・型番	概要
標準	WM-WSD12 WM-WSD20 WM-WSD40	弊社製電熱式蒸気加湿器、間接蒸気式加湿器専用
オプション仕様	WM-WSD12R WM-WSD20R WM-WSD40R	再生信号出力仕様（交互運転対応）弊社製電熱式蒸気加湿器、間接蒸気式加湿器専用

オプション品

商品名	型番	適合軟水器型番
屋外カバー	WM-WSD12-BCA	WM-WSD12・WM-WSD12R
	WM-WSD20-BCA	WM-WSD20・WM-WSD20R
	WM-WSD40-BCA	WM-WSD40・WM-WSD40R

※屋外カバーを使用した場合においてもWSDタイプの本体周囲温湿度の使用条件内としてください。

オプション部品

商品名	型番	適合軟水器型番
転倒防止金具	WM-WSDFPA	WM-WSD12・WM-WSD20・WM-WSD40 WM-WSD12R・WM-WSD20R・WM-WSD40R

※（一財）日本建築センター建築設備耐震設計・施工指針に準拠する耐震強度が必要な場合は、転倒防止金具を使用した取り付けが必要となります。

仕様

標準仕様

機種・型式		デジタルタイマー式全自動軟水器 WM-WSDタイプ
型番		WM-WSD12	WM-WSD20	WM-WSD40
採水量^※1	原水硬度（45mg/ℓ）	12m³	20m³	40m³
採水量^※1	原水硬度（90mg/ℓ）	6m³	10m³	20m³
最大流量^※2		0.72m³/h	1.1m³/h	2.5m³/h
水処理方式		イオン交換式
樹脂量		12ℓ	20ℓ	40ℓ
定格電源		単相 AC100V（50/60Hz）
定格消費電力		定常時0.3W（最大4W）

※1：採水量は、再生1回あたりについて、それぞれ処理前の水（原水）の硬度が45mg/ℓ、90mg/ℓのとき、処理後の水（軟水）の硬度を1mg/ℓ以下に保つことのできる水量です。

※2：最大流量は、1時間あたりに採水できる軟水の最大量を表します。

再生信号出力仕様（交互運転対応）

機種・型式		デジタルタイマー式全自動軟水器 WM-WSD-Rタイプ【再生信号出力仕様（交互運転対応^※1）】
型番		WM-WSD12R	WM-WSD20R	WM-WSD40R
採水量^※2	原水硬度（45mg/ℓ）	12m³	20m³	40m³
採水量^※2	原水硬度（90mg/ℓ）	6m³	10m³	20m³
最大流量^※3		0.72m³/h	1.1m³/h	2.5m³/h
水処理方式		イオン交換式
樹脂量		12ℓ	20ℓ	40ℓ
定格電源		単相 AC100V（50/60Hz）
定格消費電力		定常時0.3W（最大4W）

※1：交互運転を行う場合は本軟水器（WSD-Rタイプ）が2台必要となります。

※2：採水量は、再生1回あたりについて、それぞれ処理前の水（原水）の硬度が45mg/ℓ、90mg/ℓのとき、処理後の水（軟水）の硬度を1mg/ℓ以下に保つことのできる水量です。

※3：最大流量は、1時間あたりに採水できる軟水の最大量を表します。
