電熱式蒸気加湿器SJBタイプ

機能・特長

概要

電熱式蒸気加湿器はヒータの発熱により水を加熱し、加湿蒸気を発生させるもので、制御性・清浄度に定評のある蒸気式加湿器です。外気処理空調機などの露点温度制御においても優れた制御特性を発揮します。

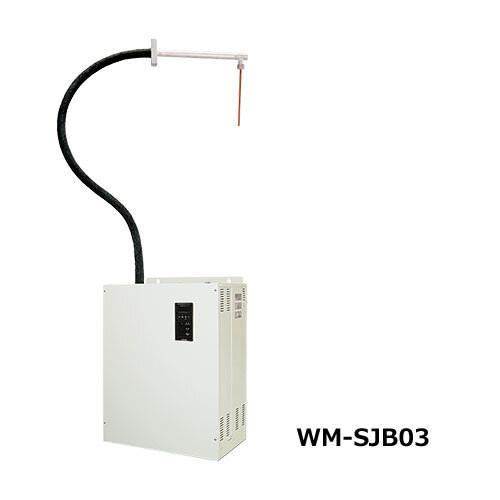

空調機器組込型 SJBタイプ

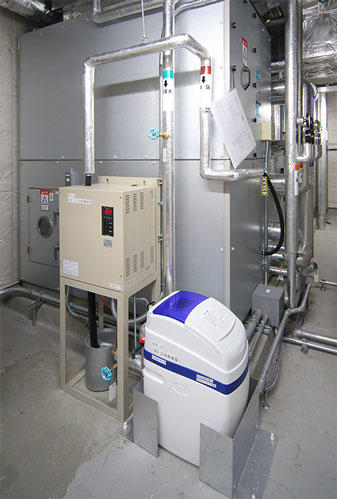

SJBタイプ設置イメージ

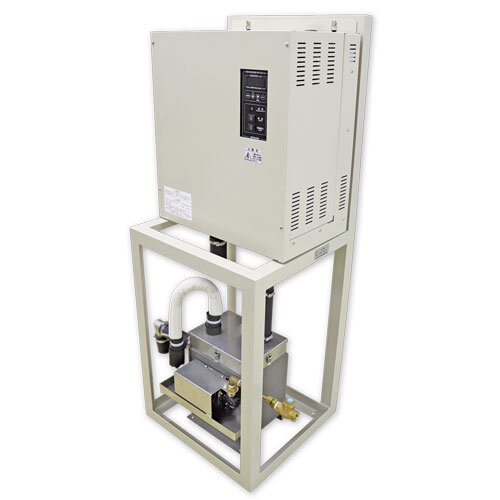

鋼製の取付架台

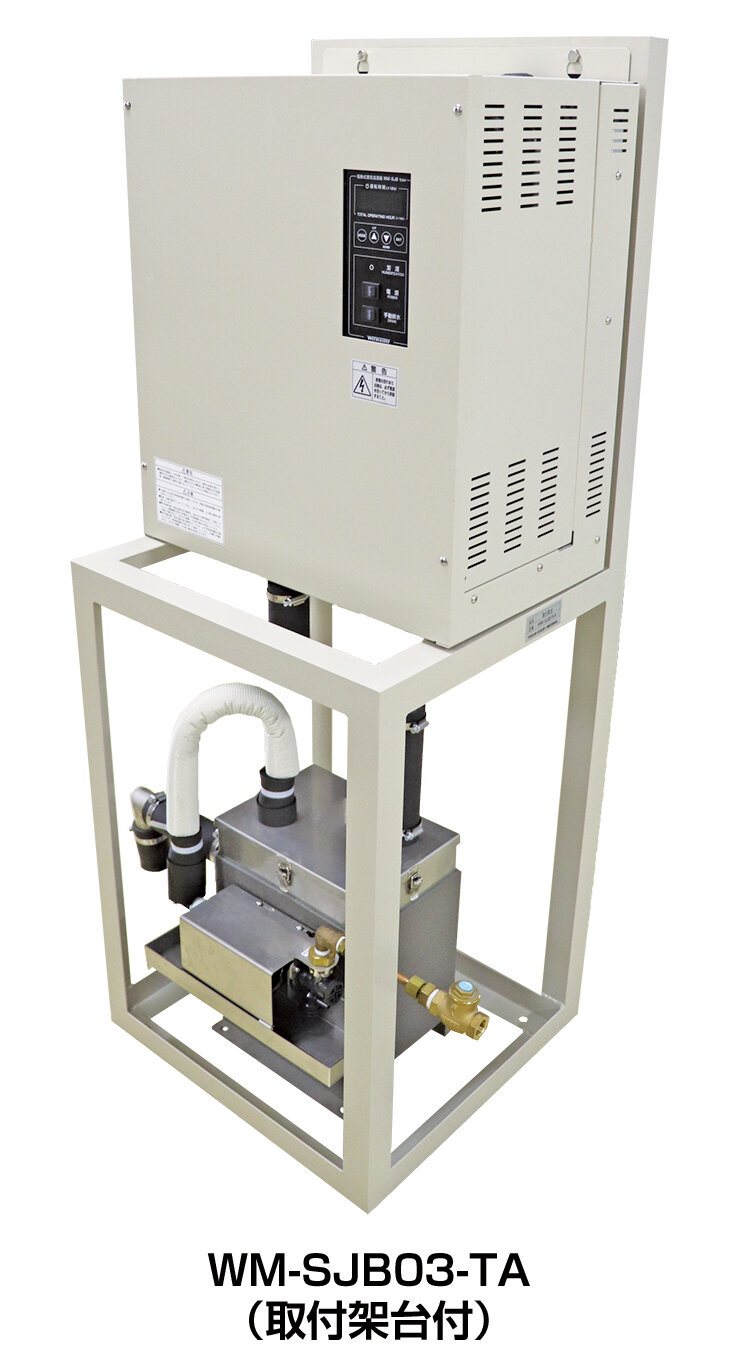

排水温度低下仕様空調機器組込型（SJB03-TA）

主な機能と特長

蒸気発生までの立ち上がり時間短縮と要求信号に対する蒸気発生量の追従性をポイントに開発したもので、外気処理空調機などの露点温度制御においても優れた制御特性を発揮します。また、工場空調・クリーンルーム・恒温恒湿施設など、特に精密な湿度制御に対応するよう開発されました。
独自のマイコン制御により、加湿要求信号に応じたブロー量を設定。定時ブロー時の露点落ち込みを抑え、外気処理空調機などの露点温度制御においてもハンチングの小さい優れた制御特性を示します（特許取得No.6181927）。
蒸気発生量の出力調整機能（20～100％）を搭載。出力調整を行うことで、加湿負荷に見合った出力調整が可能です。
電熱ヒータの制御にソリッドステートリレー（半導体リレー）を採用。
予熱機能を全型番に標準装備、加熱タンク内の水温を70～80℃に保ちます。
給水制御には耐久性の高いステンレス製ボールタップを採用、穏やかな給水で加熱タンクの水温低下を抑えます。
1台で比例制御・ON-OFF制御の何れにも対応します。
蒸気噴霧管を使用する空調機器組込型と蒸気ブロアを使用する室内直接噴霧型の2種類を用意しております。
標準仕様の製品で「軟水」と「一次純水」何れの水質にも対応します。

ダクトチャンバへ組み込む場合

ダクト内での蒸気噴霧では「噴霧管からの凝縮水飛散」、「ダクト内での再凝縮、結露」などにより、漏水事故に繋がる事例もあり、リスク回避のためドレンパンの設置や水抜きなどの配慮が必要となります。
弊社製の蒸気加湿ユニットSDCタイプはこれら問題に配慮しており、SJBタイプと併用してご使用いただくことでドレン処理などの煩雑な設計、施工の簡略化と責任区分を明確化することが可能です。

蒸気加湿ユニットSDCタイプの詳細はこちら

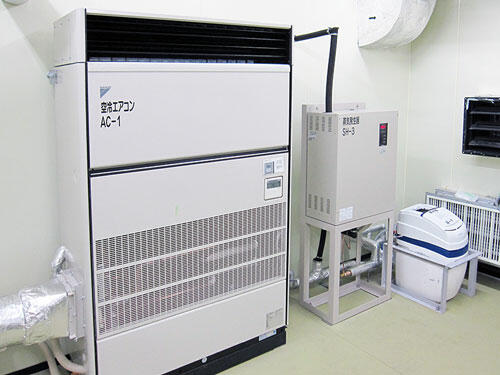

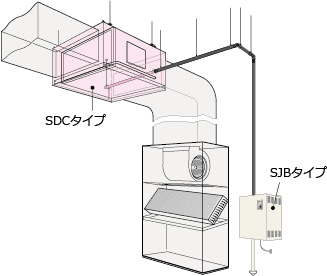

SDCタイプを併用した床置パッケージエアコンとのダクト接続イメージ

ラインナップ

加湿器

区分	商品名・型番	仕様・概要

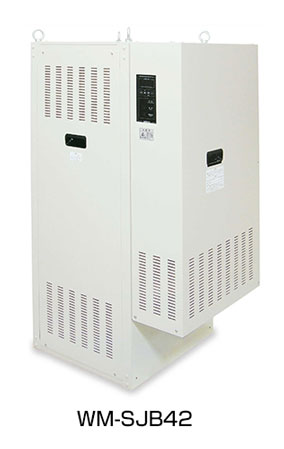

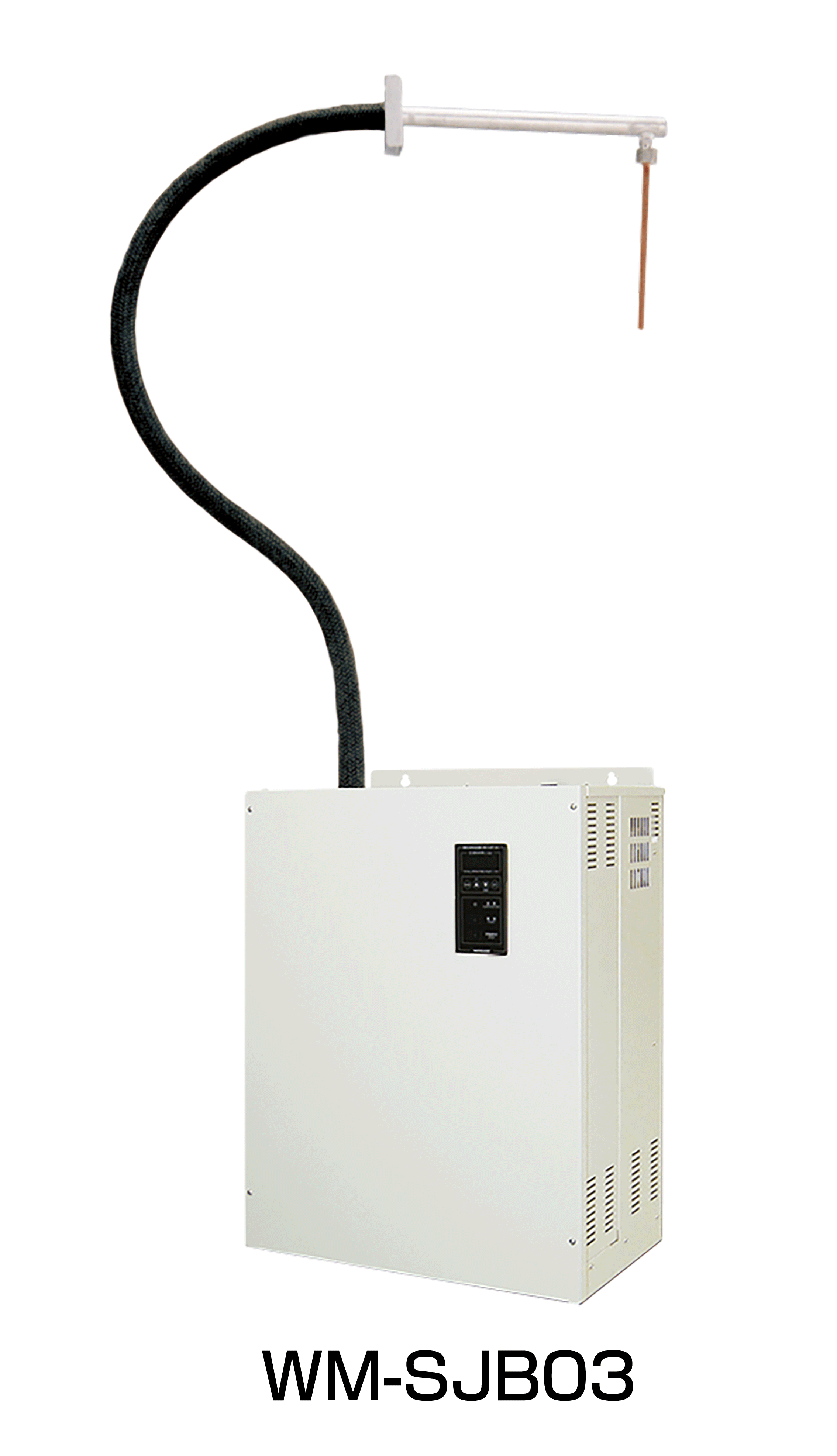

標準	WM-SJB03 WM-SJB07 WM-SJB14 WM-SJB28 WM-SJB42 WM-SJB56 WM-SJB85	空調機器組込型

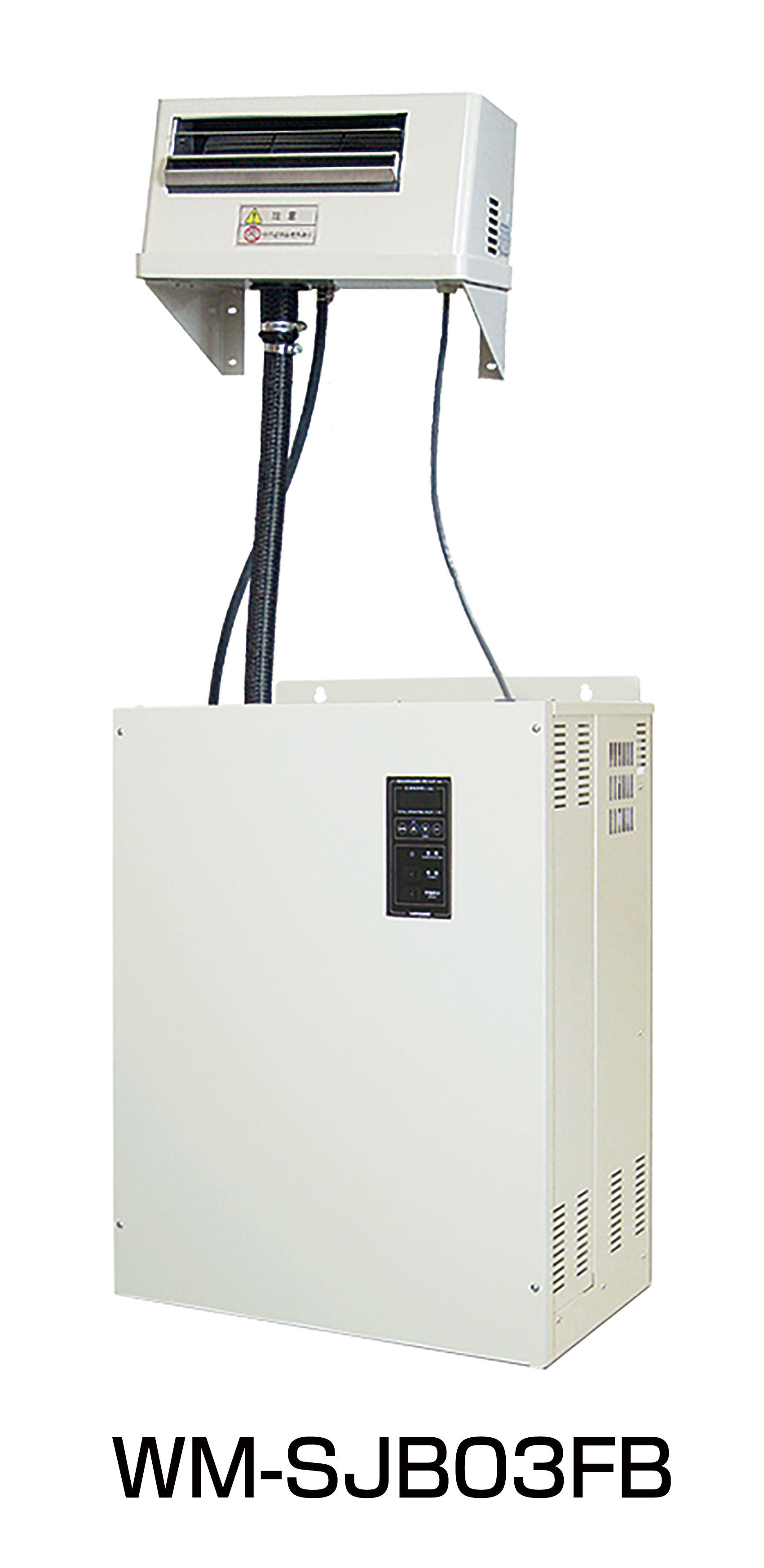

標準	WM-SJB03FB WM-SJB07FB WM-SJB14FB	室内直接噴霧型ブロア分離取付
オプション仕様	WM-SJB03-TA WM-SJB07-TA WM-SJB14-TA WM-SJB28-TA WM-SJB42-TA WM-SJB56-TA WM-SJB85-TA	排水温度低下仕様、空調機器組込型
オプション仕様	WM-SJB03FB-TA WM-SJB07FB-TA WM-SJB14FB-TA	排水温度低下仕様、室内直接噴霧型ブロア分離取付

※異電圧仕様（AC220V、AC380V、AC400V、AC415V、AC440V）もご用意可能です。詳しくはお問い合わせください。

オプション品

商品名	型番	適合加湿器型番
排水ボックス	WM-HBA0901	WM-SJB03-TA WM-SJB07-TA WM-SJB14-TA WM-SJB28-TA WM-SJB42-TA WM-SJB56-TA
排水ボックス	WM-HBA4201	WM-SJB85-TA

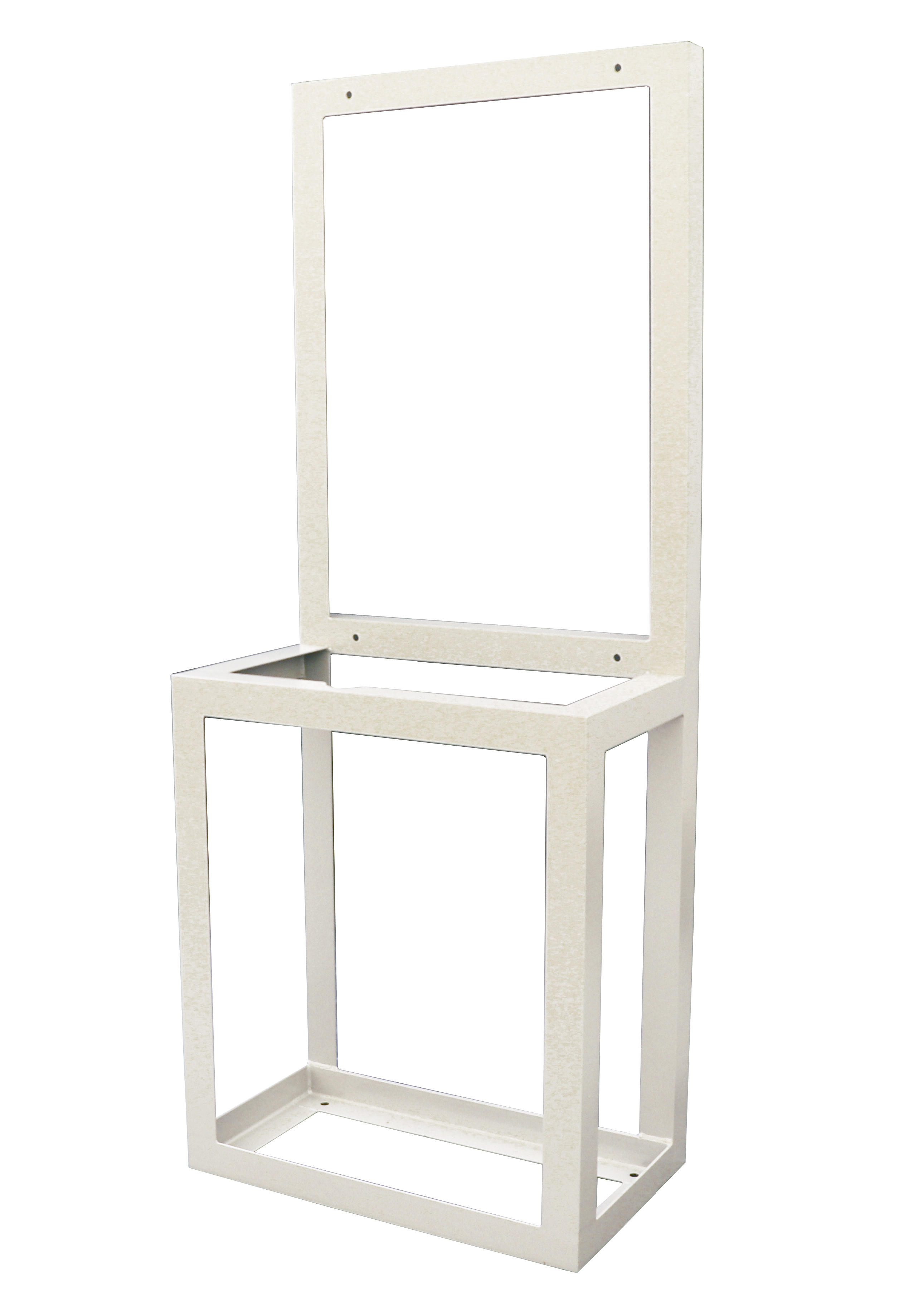

取付架台	WM-SJBTK1	WM-SJB03、WM-SJB03FB
	WM-SJBTK2	WM-SJB07・WM-SJB14 WM-SJB07FB・WM-SJB14FB
	WM-SJBTK3	WM-SJB28
	WM-SJBTKB4	WM-SJB03-TA、WM-SJB03FB-TA
	WM-SJBTKB5	WM-SJB07-TA・WM-SJB14-TA WM-SJB07FB-TA・WM-SJB14FB-TA
	WM-SJBTKB6	WM-SJB28-TA
嵩上げ台	WM-SJBRPA1	WM-SJB42-TA・WM-SJB85-TA
嵩上げ台	WM-SJBRPA2	WM-SJB56-TA
屋外ボックス	WM-SJB03-BX	WM-SJB03
	WM-SJB07-BX	WM-SEC07
	WM-SJB14-BX	WM-SJB14
	WM-SJB28-BX	WM-SJB28
	WM-SJB42-BX	WM-SJB42
	WM-SJB56-BX	WM-SJB56
	WM-SJB85-BX	WM-SJB85

オプション部品

商品名	仕様・概要
各種継手類	エルボ、隔壁継手、延長管、蒸気ホース配管接続継手など

導入施設例

病院〔清浄度クラスⅠ～Ⅲ（手術室等）〕
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
大型データセンター
サーバー室・通信機器室
クリーンルーム
恒温恒湿室
美術館・博物館（展示室）
美術館・博物館（収蔵庫）
半導体工場
その他工場
製薬工場

仕様

機器組込型

機種・型式	電熱式蒸気加湿器 WM-SJBタイプ（比例制御/ON-OFF 制御兼用）
型番（WM-）	SJB03	SJB07	SJB14	SJB28	SJB42	SJB56	SJB85
蒸気発生量（kg/h）^※1	3.2	7.2	14.2	28.4	42.5	56.8	85.0
蒸気発生量（kg/h）^※1	＊蒸気発生量の5～10％程度は蒸気ホースおよび蒸気噴霧管でドレンとなります。型番選定時にはドレン量を考慮した選定としてください。
定格電源	単相 AC200V（50/60Hz）	三相 AC200V（50/60Hz）
定格消費電力（kW）	2.9	5.8	10.8	21.6	32.4	43.2	64.8
定格電流値（A）	14.5	16.6	31.2	62.4	93.5	125.0	187.0

※1：記載の蒸気発生量は当社標準条件における定格電圧での値であり、電源電圧の変化に伴い増減します。また、定格電圧においてもヒータの特性により、蒸気発生量は±5%の範囲で変動します。蒸気ホースや蒸気噴霧管にて蒸気発生量の5～10％程度がドレンとなります（当社標準条件の場合）。加湿器選定時には、ドレン量を考慮した型番選定としてください。立体拡散蒸気噴霧装置（WM-SBAタイプ）をご使用の場合は､立体拡散蒸気噴霧装置のサイズや段数等によりドレン量が異なります。加湿器型番の変更が必要となる場合がありますので､弊社宛に選定をご依頼ください。

※蒸気噴霧管をパッケージエアコンに組み込む場合、寸法・使用条件により不具合が生じる場合があります。組み込みにあたっては、必ずパッケージエアコン製造元または、取扱店にご確認ください。

室内直接噴霧型

機種・型式	電熱式蒸気加湿器 WM-SJBタイプ（比例制御/ON-OFF制御兼用）
型番	WM-SJB03FB	WM-SJB07FB	WM-SJB14FB
蒸気発生量^※1	3.2kg/h	7.2kg/h	14.2kg/h
蒸気発生量^※1	＊蒸気発生量の5～10％程度は蒸気ホースおよびブロア本体でドレンとなります。型番選定時にはドレン量を考慮した選定としてください
蒸気ブロア風量	140/115m³/h（50/60Hz）
定格電源	単相 AC200V（50/60Hz）	三相 AC200V（50/60Hz）
定格消費電力	2.9kW	5.8kW	10.8kW
定格電流値	14.5A	16.6A	31.2A
運転音	48dB（A）	51dB（A）	59dB（A）

排水温度低下仕様

機器組込型

機種・型式	電熱式蒸気加湿器 WM-SJB-TAタイプ（排水温度低下仕様、比例制御/ON-OFF制御兼用）
型番（WM-）	SJB03-TA	SJB07-TA	SJB14-TA	SJB28-TA	SJB42-TA	SJB56-TA	SJB85-TA
蒸気発生量（kg/h）^※1	3.2	7.2	14.2	28.4	42.5	56.8	85.0
蒸気発生量（kg/h）^※1	＊蒸気発生量の5～10％程度は蒸気ホースおよび蒸気噴霧管でドレンとなります。型番選定時にはドレン量を考慮した選定としてください。
定格電源	単相 AC200V（50/60Hz）	三相 AC200V（50/60Hz）
定格消費電力（kW）	2.9	5.8	10.8	21.6	32.4	43.2	64.8
定格電流値（A）	14.5	16.6	31.2	62.4	93.5	125.0	187.0

室内直接噴霧型

機種・型式	電熱式蒸気加湿器 WM-SJB-TAタイプ（排水温度低下仕様、比例制御/ON-OFF制御兼用）
型番	WM-SJB03FB-TA	WM-SJB07FB-TA	WM-SJB14FB-TA
蒸気発生量^※1	3.2kg/h	7.2kg/h	14.2kg/h
蒸気発生量^※1	＊蒸気発生量の5～10％程度は蒸気ホースおよびブロア本体でドレンとなります。型番選定時にはドレン量を考慮した選定としてください。
蒸気ブロア風量	140/115m³/h（50/60Hz）
定格電源	単相 AC200V（50/60Hz）	三相 AC200V（50/60Hz）
定格消費電力	2.9kW	5.8kW	10.8kW
定格電流値	14.5A	16.6A	31.2A

排水ボックス

機種		排水温度低下仕様用排水ボックス
型番		WM-HBA0901	WM-HBA4201
適合加湿器型番（WM-）		SJB03-TA/SJB07-TA/SJB14-TA/SJB28-TA/SJB42-TA/SJB56-TA/SJB03FB-TA/SJB07FB-TA/SJB14FB-TA	SJB85-TA
排水温度	定時排水	45℃未満（給水温度25℃以下の場合）時
排水温度	全排水（手動排水）時	55℃以下（給水温度25℃以下の場合）

※電極式蒸気加湿器（WM-SECタイプ）では、SJB-TA用の排水ボックスを使用することはできません。そのため排水温度45℃未満には対応できませんのでご注意ください。

資料ダウンロード

カタログ

SJBタイプカタログ

サイズ：3.6 MB

仕様書

会員限定

資料名	サイズ(PDF)
	3.6 MB
	1.2 MB
	5.4 MB
	2.4 MB

CAD

会員限定

資料名	サイズ(DXF)
	5.5 MB
	5.4 MB
	5.0 MB
	7.8 MB
	7.4 MB
	10.5 MB
	5.3 MB
	5.6 MB
	2.5 MB
	3.1 MB
	2.5 MB
	3.4 MB
	3.1 MB
	4.3 MB
	2.5 MB
	3.2 MB

施工要領書/取扱説明書

資料名	サイズ(PDF)
SJBタイプ施工要領書	5.2 MB
SJBタイプ設定要領書	4.7 MB
SJBタイプ試運転作業要領書	3.8 MB
SJBタイプ取扱説明書	6.9 MB
SJBタイプ蒸気ブロア取付要領書	1.8 MB
SJBタイプ排水温度低下仕様施工要領書/取扱説明書	10.8 MB

製品写真・イラスト

製品展開図

資料名	サイズ(PDF)
SJB03～SJB28 製品展開図	274.0 KB
SJB42～SJB85 製品展開図	318.3 KB
SJB03FB～SJB14FB 製品展開図	298.4 KB
