滴下浸透気化式加湿器VSCタイプ

TOP
気化式加湿器
滴下浸透気化式加湿器VSCタイプ

機能・特長

概要

VSCタイプは本体を空調機や全熱交換器などの吹出側にダクト接続し、気流を通過させることにより加湿を行う気化式加湿器です。加湿器にはファンが内蔵されていないため、空調機・全熱交換器・ラインファン等の気流を通過させることで加湿します。

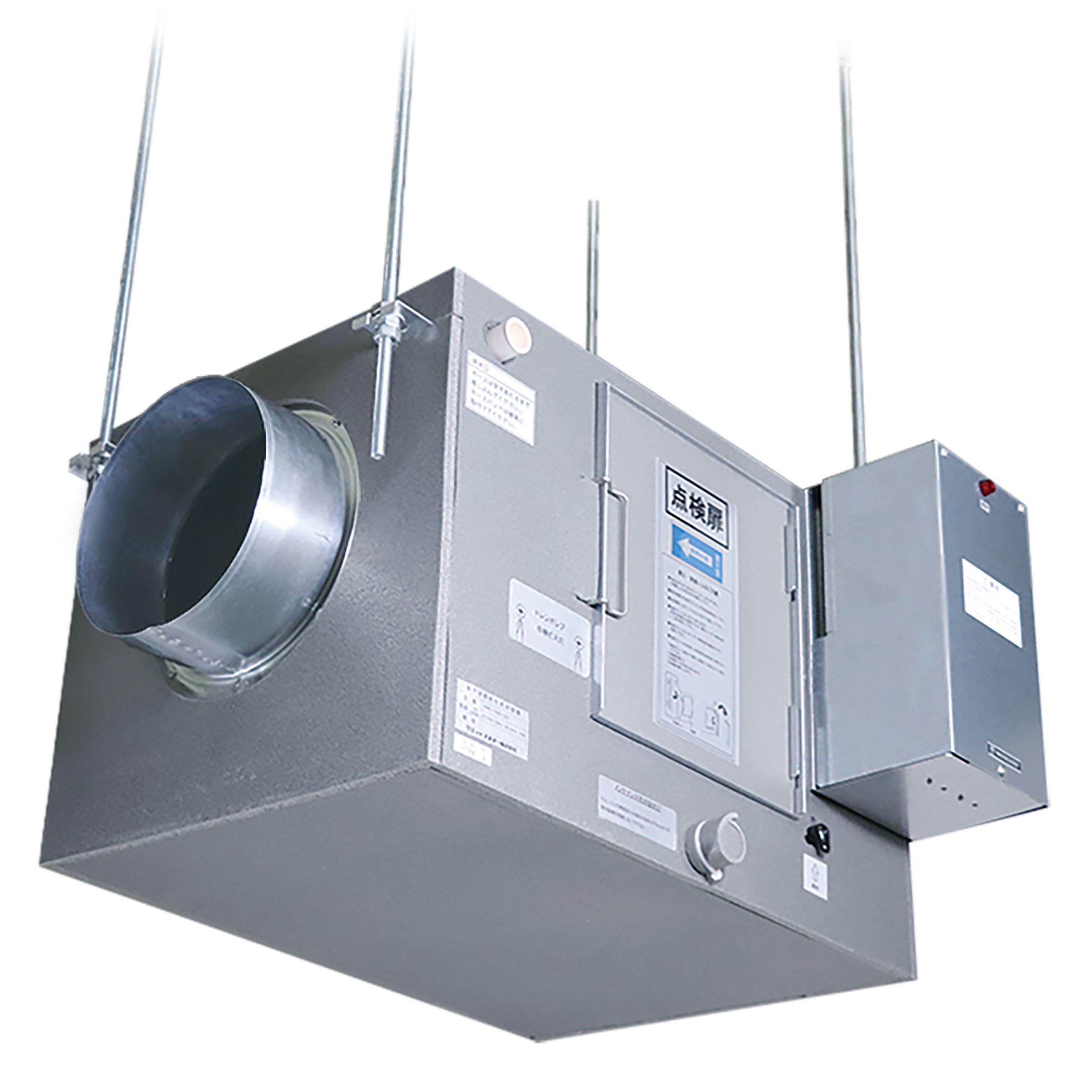

VSC06L/VSC06H

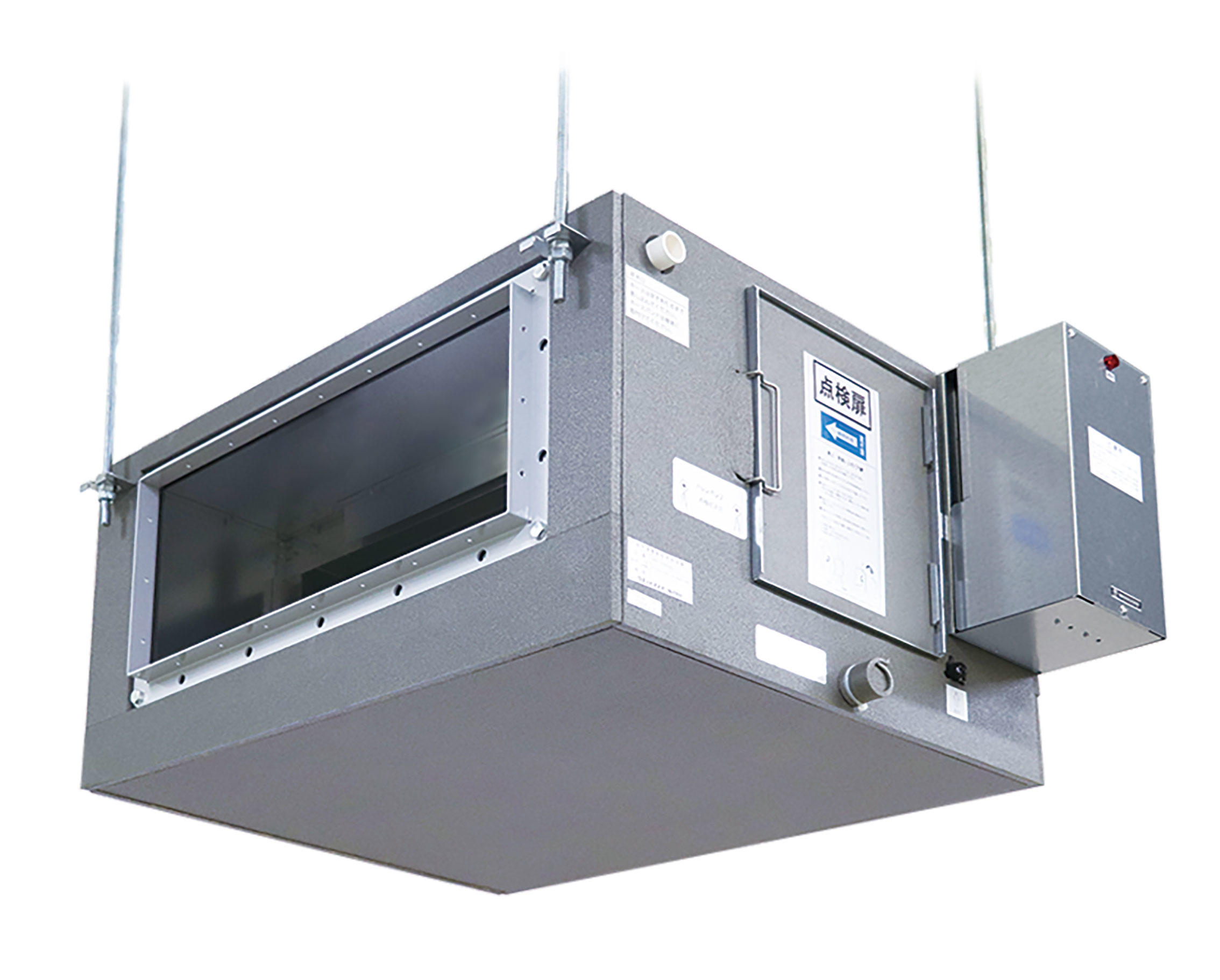

VSC12L/VSC12H

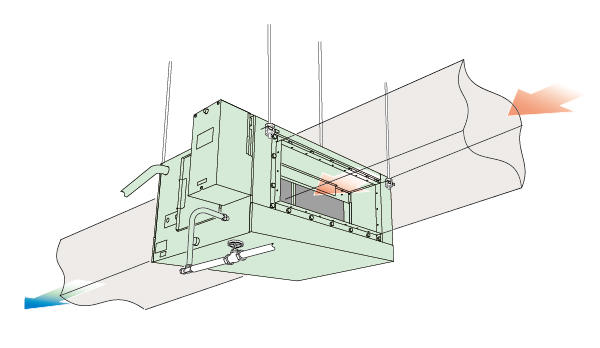

ダクト接続イメージ

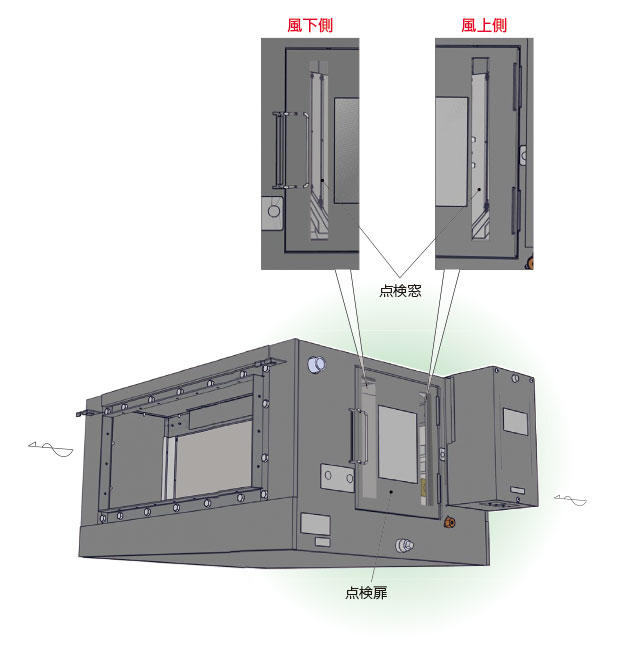

点検扉に点検窓が付いている「点検窓付き仕様」をご用意（オプション仕様）

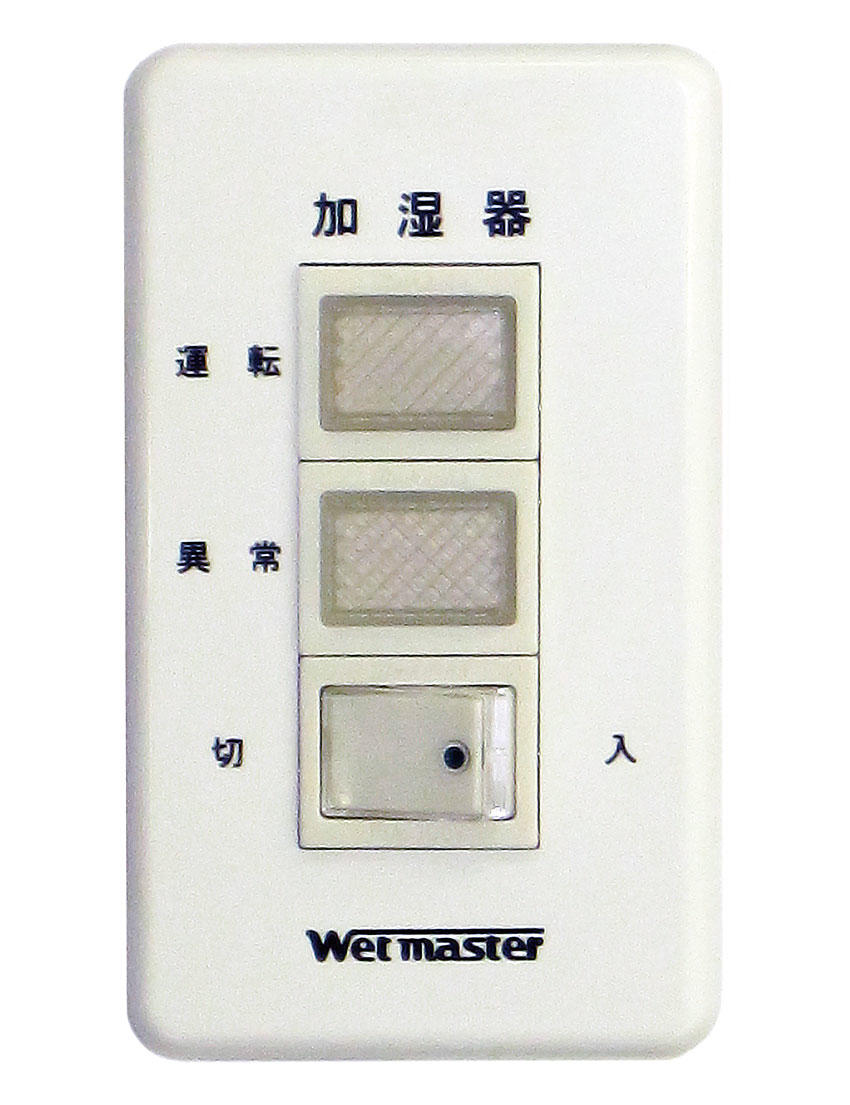

AC100V用/AC200V用の加湿器本体用リモコンスイッチ（オプション品）。「運転」・「異常」（一括）のランプ表示機能付き。

主な機能と特長

ドレン排水用ポンプ標準搭載と本体重量軽量化を実現

従来オプション品であったドレン排水用ポンプを標準搭載。設計時の検討簡略化や、ドレン排水用ポンプ取付作業が削減できます。さらにドレン排水用ポンプ付の従来品と比べ、全型番平均10.7％の軽量化。従来よりも施工性が向上しました。

加湿モジュール取り外しは、工具レスで容易に！

天井内設置加湿器のメンテナンス作業負荷軽減を目的に、バックル型留め金具付点検扉を採用。工具レスと作業の簡略化により加湿モジュールの取り外しが容易になりました。

従来品に比べて加湿モジュール通過風速値が1.3倍になり、これにより最大処理風量もUPしました。
ダクト接続タイプのため、システム天井採用のオフィスなど意匠へ配慮した加湿器設置が可能です。
水処理不要、水分のみの気化蒸発でクリーン加湿です。
ドレンパン高水位検知による運転停止機能や二連電磁弁の標準搭載など、漏水対策は万全です。
オプションとして、点検扉を開かずに風上側と風下側から加湿モジュールの濡れ状態が確認できる「点検窓付き仕様」や、ダクト用ファン（客先ご用意）を併用した室内循環加湿方式（室内直接加湿）に対応した「アフターラン制御ボックス」を用意しています。

VSCタイプの使用例

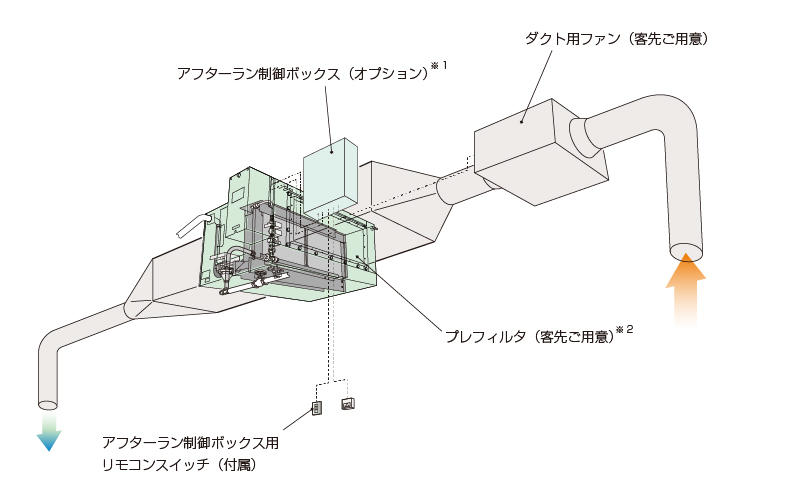

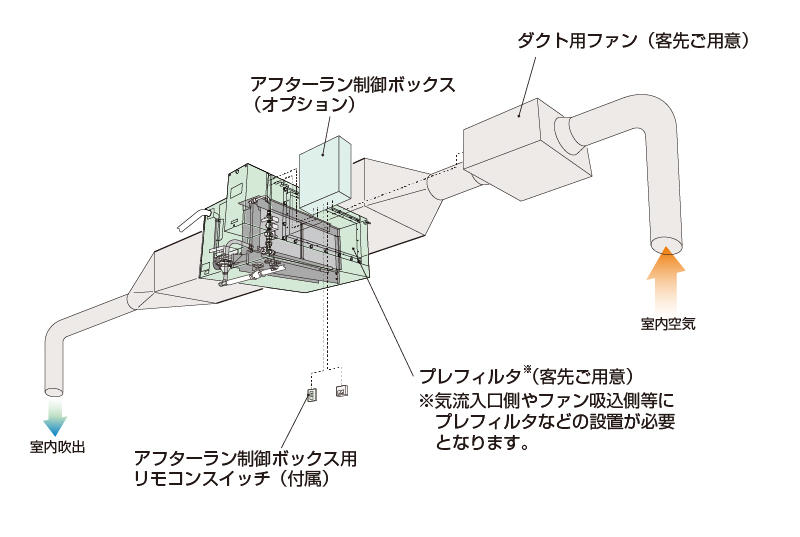

①室内循環ファン系統ダクトでの加湿

ラインファンとの併用で加湿器単独運転が可能です。加湿器とファンの設置位置を離したい場合や、ファン静圧の選択余地を広げたい場合、加湿器1台あたりの加湿能力を大きくとりたい場合などに有効です。

※1：オプション品の「アフターラン制御ボックス」を併用いただくことでファンと加湿器の連動制御が可能です。ただし、WM-VSC24L/H、WM-VSC36L/H には対応しません。

※2：気流入口側やファン吸込側等にプレフィルタなどの設置が必要となります。

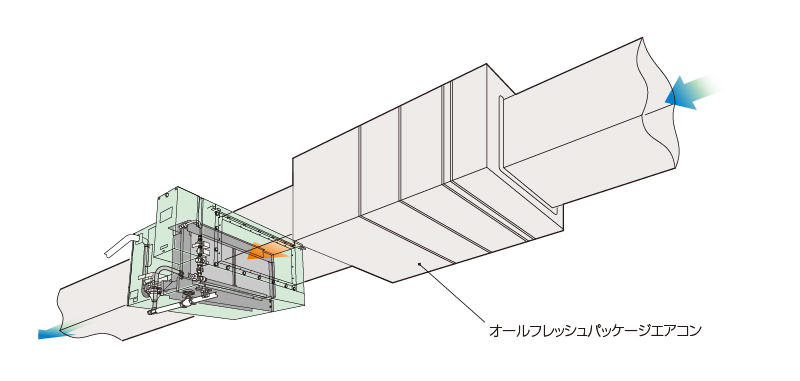

②外気処理エアコン系統ダクトでの加湿

外気処理エアコン系統のダクトに接続して加湿します。外気処理エアコン組込加湿で必要加湿量を確保できない場合の加湿量補助としてご使用いただけます。また、外気処理エアコンに内蔵加湿器が無い場合はVSCタイプで外気処理系統ダクトで加湿が可能です。この場合はエアコン吹出温度を高めに設定いただくことが必要です。

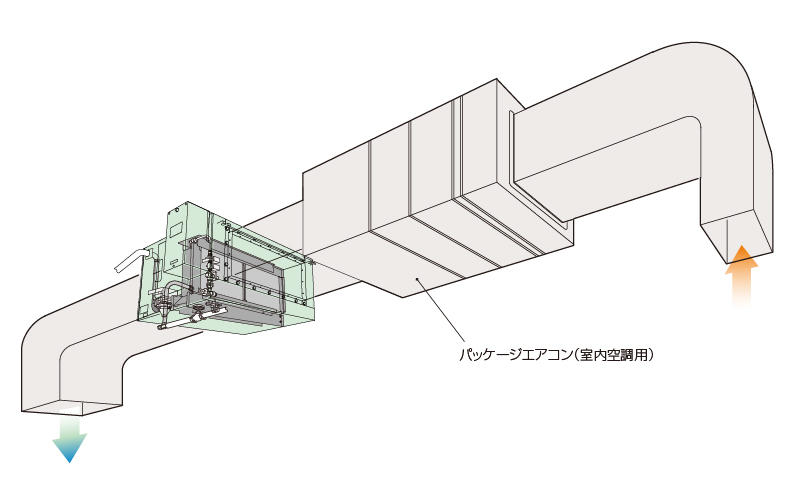

③天井隠蔽パッケージエアコン系統ダクトでの加湿

天井隠蔽エアコン系統のダクトに接続して加湿します。天井隠蔽エアコンに加湿器を内蔵していない場合や内蔵できても加湿能力が不足する場合に、より飽和効率が高く、加湿能力の高いVSCタイプで加湿することが有効です。

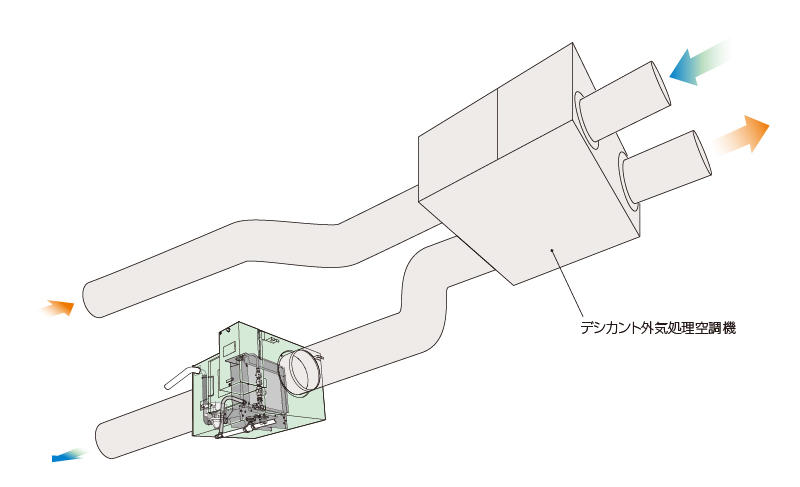

④デシカント外気処理空調機系統ダクトでの加湿

デシカント外気処理空調機系統のダクトに接続して加湿します。デシカント外気処理空調機で潜熱の立ち上がり補助としてご使用いただけます。VSCタイプで加湿補助することで短時間での立ち上がりとなり湿度が確保しやすくなります。

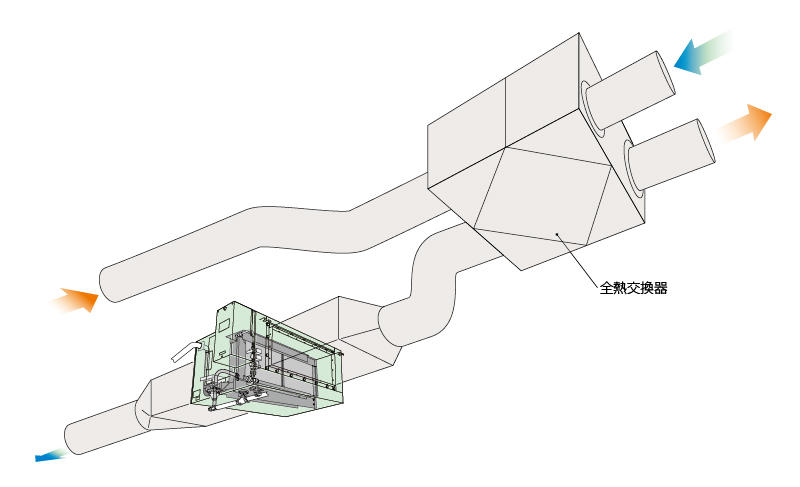

⑤全熱交換器系統ダクトでの加湿

全熱交換器のダクト系統にダクト接続して加湿します。全熱交換器内蔵加湿器を使用せず、ダクト系統にて、より飽和効率の高く加湿能力をアップさせたい場合にVSCタイプで加湿することが有効です。

ラインナップ

加湿器

区分	商品名・型番	仕様・概要
標準	WM-VSC06L WM-VSC12L WM-VSC24L WM-VSC36L	Lシリーズ（適用飽和効率55％タイプ）
標準	WM-VSC06H WM-VSC12H WM-VSC24H WM-VSC36H	Hシリーズ（適用飽和効率80％タイプ）
オプション仕様	WM-VSC06LW WM-VSC12LW WM-VSC24LW WM-VSC36LW	点検窓付き仕様 Lシリーズ（適用飽和効率55％タイプ）
オプション仕様	WM-VSC06HW WM-VSC12HW WM-VSC24HW WM-VSC36HW	点検窓付き仕様 Hシリーズ（適用飽和効率80％タイプ）

※逆勝手仕様もご用意可能です。詳しくはお問い合わせください。

オプション品

商品名・型番	仕様・概要
加湿器本体用リモコンスイッチ	「運転」・「異常」（一括）のランプ表示機能付 AC100V用、AC200V用をご用意

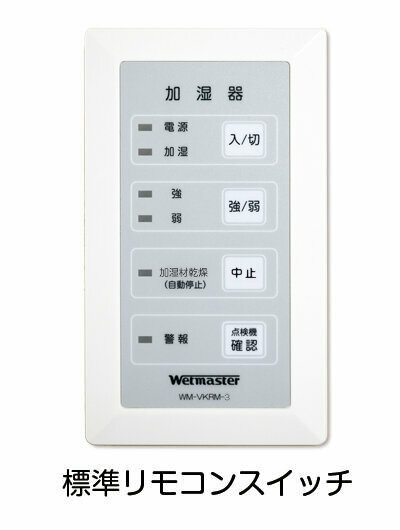

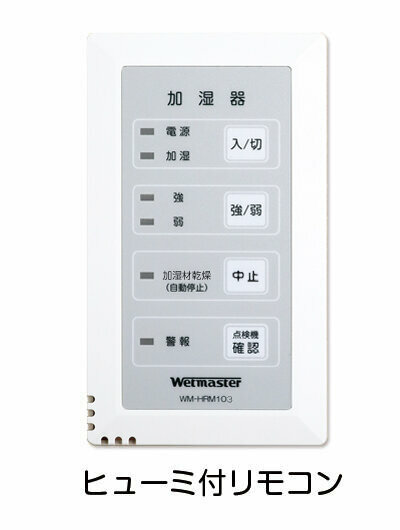

アフターラン制御ボックス（WM-AFB-VS）	VSC本体とダクト用ファン（客先ご用意）を接続し、加湿器単独での室内直接加湿を行うための制御ボックス（WM-VSC24L/H、WM-VSC36L/Hには対応しません。VIBタイプをご検討ください。）アフターラン制御ボックス用リモコンスイッチ（WM-VKRM-3）付属 ※ヒューミ付リモコン（WM-HRM103）に変更可

導入施設例

オフィス
ホテル
老人福祉施設
大型商業施設・アリーナ・空港
ホール・集会場
学校（教室）
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
サーバー室・通信機器室
美術館・博物館（展示室）
半導体工場
ロジスティクスセンター

仕様

加湿器本体

機種・型式	滴下浸透気化式加湿器 WM-VSCタイプ

Lシリーズ（適用飽和効率55％タイプ）

型番	WM-VSC06L	WM-VSC12L	WM-VSC24L	WM-VSC36L
標準加湿能力	3.2kg/h	6.5kg/h	12.9kg/h	18.9kg/h
標準加湿能力	＊上記は、標準加湿能力は吸込空気条件 40℃・15%RH、標準処理風量時の値です。加湿能力は処理風量や吸込空気条件により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。
適用飽和効率^※	55％
標準圧力損失^※	29Pa			35Pa

※適用飽和効率、標準圧力損失の値は、各型番とも標準処理風量時の値を示します。

Hシリーズ（適用飽和効率80％タイプ）

型番	WM-VSC06H	WM-VSC12H	WM-VSC24H	WM-VSC36H
標準加湿能力	4.7kg/h	9.4kg/h	18.8kg/h	27.8kg/h
標準加湿能力	＊上記は、標準加湿能力は吸込空気条件 40℃・15%RH、標準処理風量時の値です。加湿能力は処理風量や吸込空気条件により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。
適用飽和効率^※	80％
標準圧力損失^※	47Pa			58Pa

※適用飽和効率、標準圧力損失の値は、各型番とも標準処理風量時の値を示します。

共通仕様

標準処理風量	600m³/h	1,200m³/h	2,400m³/h	3,600m³/h
最大処理風量	800m³/h	1,600m³/h	3,200m³/h	4,000m³/h
最大処理風量	＊処理風量により加湿能力が変化しますので、標準処理風量と異なる場合は仕様書の加湿能力線図でご確認ください。
ダクトサイズ（呼び）	丸ダクト接続	角ダクト接続	角ダクト接続	角ダクト接続
ダクトサイズ（呼び）	φ200	200×500	200×1000	250×1000
定格電源	単相 AC100/200V 兼用（50/60Hz）
定格消費電力	50W

アフターラン制御ボックス（AFB-VS）

機種名	滴下浸透気化式加湿器 VSC用アフターラン制御ボックス
型番	WM-AFB-VS
適合加湿器^※1	WM-VSC06L	WM-VSC06H	WM-VSC12L	WM-VSC12H
加湿能力^※2	1.4kg/h（風量600m³時）	2.0kg/h（風量600m³時）	2.7kg/h（風量1,200m³時）	4.0kg/h（風量1,200m³時）
定格電源	単相 AC100V（50/60Hz）
定格消費電力	55W（加湿器本体の消費電力を含む） ※客先ご用意のファンを除く

※1：WM-VSC24L/H、WM-VSC36L/Hには対応しません。WM-VIBタイプをご検討ください。

※2：加湿器入口空気温湿度23℃・40%RHにおける値を示します。
