滴下浸透気化式加湿器VIB2700/5200タイプ

TOP
気化式加湿器
滴下浸透気化式加湿器VIB2700/5200タイプ

機能・特長

概要

VIBタイプは加湿器本体を天井内へ隠蔽設置し、ダクト接続した吸込口・吹出口より室内空気に直接加湿を行う気化式加湿器です。単独運転加湿器なので、空調機の運転モード（冷房、暖房、送風）に左右されずに確実な湿度確保が可能です。

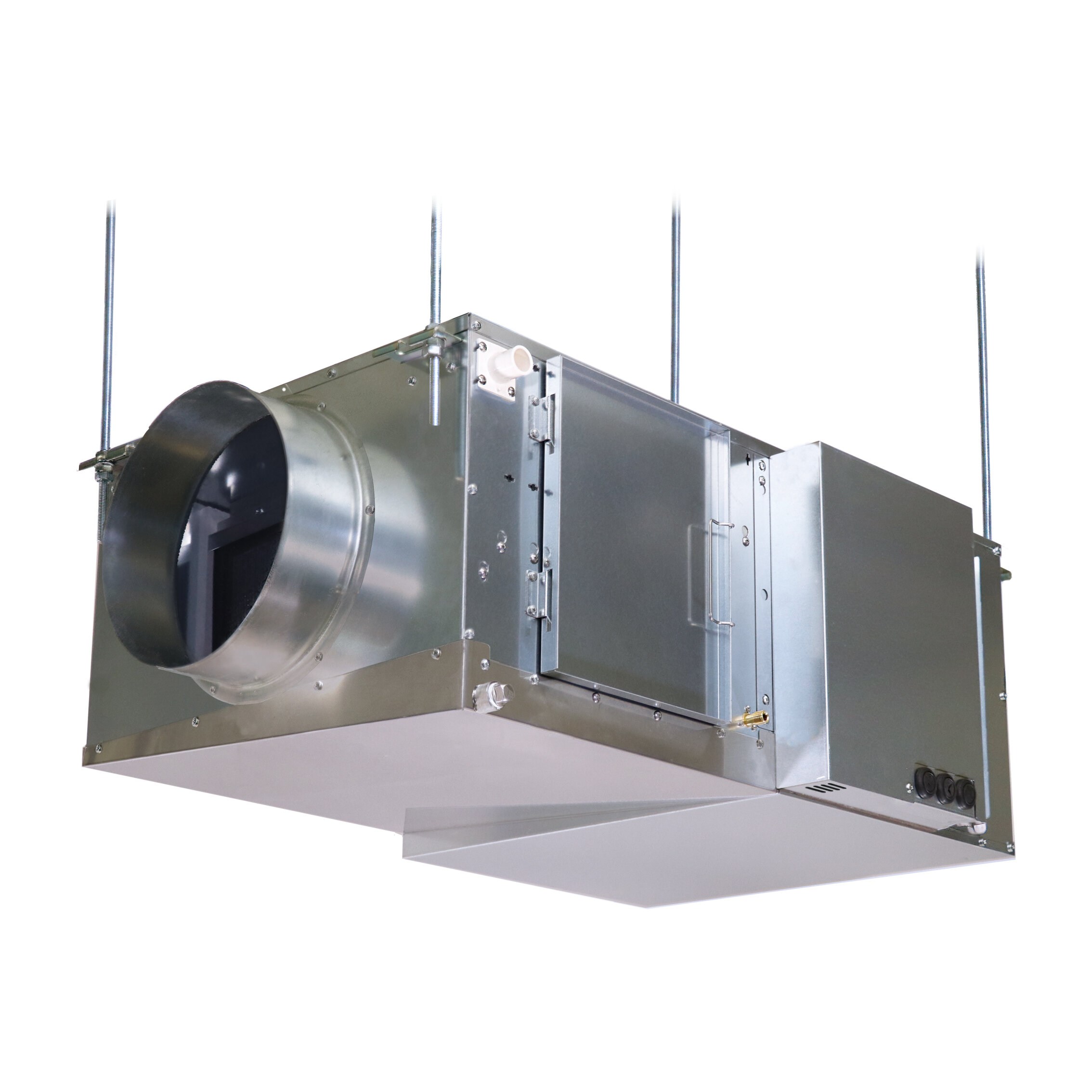

VIB2700

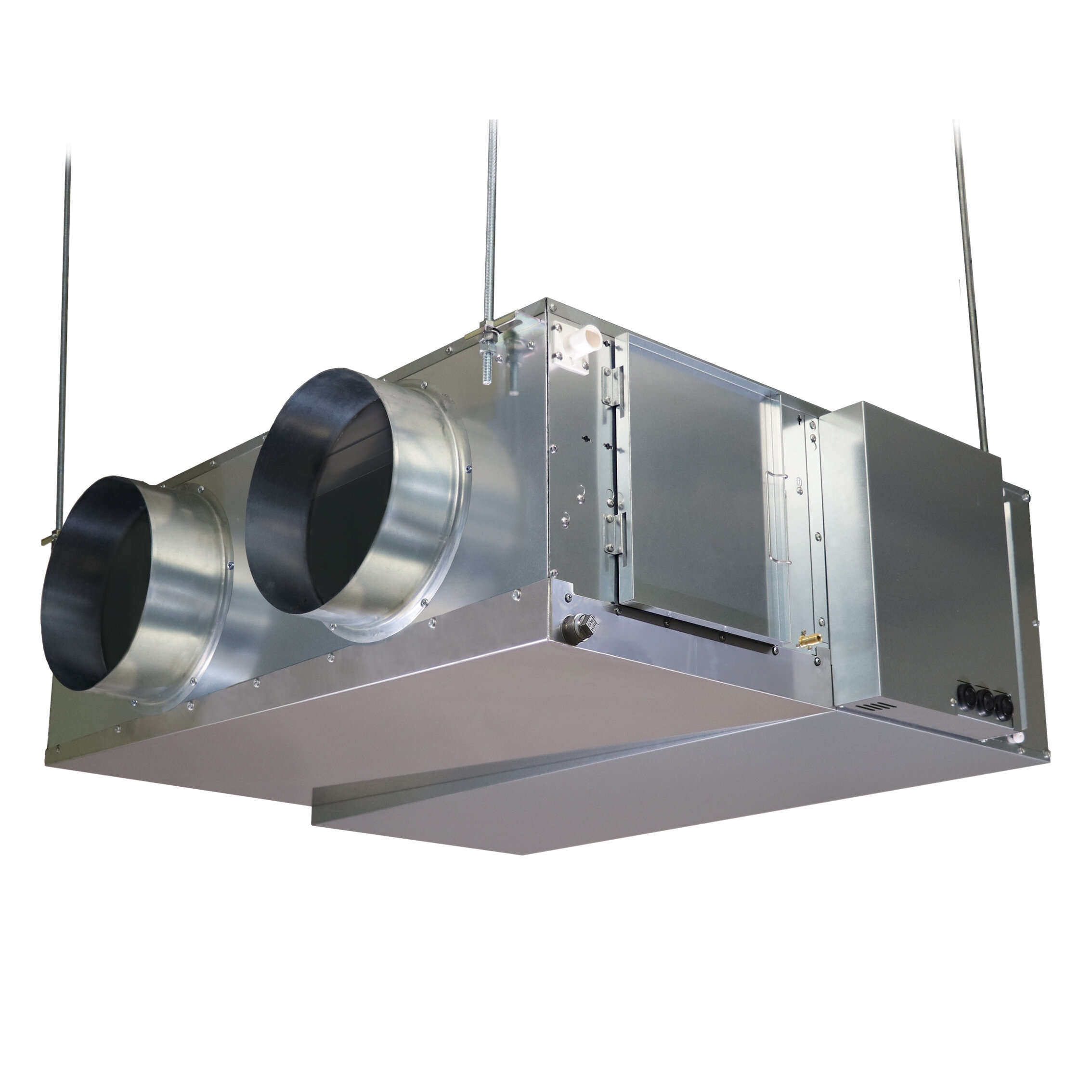

VIB5200

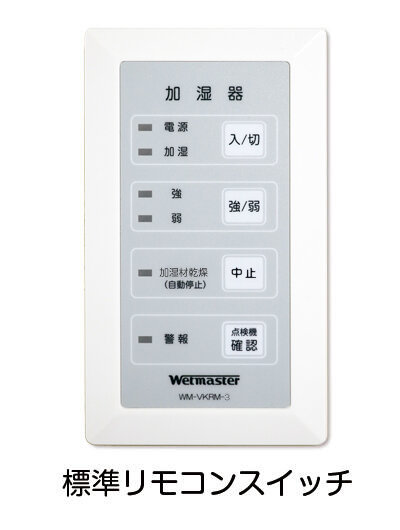

リモコンスイッチ（標準）

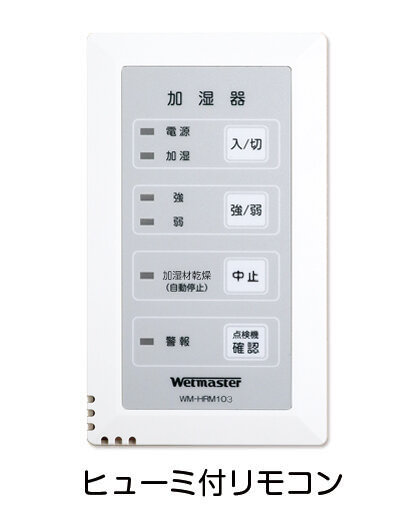

ヒューミ付リモコン

主な機能と特長

加湿器本体内にファンを内蔵！

加湿器本体にファンを内蔵しているため、従来、天井隠蔽ダクト接続にて単独加湿をする場合に必要だったラインファンを別途用意する必要がありません。

意匠へ配慮した加湿器設置が可能！

VIBタイプは天井内設置のため、デザイン性の高いオフィスやホテル等のように天井面に空調機器類の露出が好ましくない場合にも有効です。

標準仕様で水道管直接連結に対応！

標準仕様で「水道管直接連結」に対応。第三者機関認証登録品ですので、直結給水方式での加湿器検討をさらに簡便化しました。

標準加湿能力は2.7kg/h、5.2kg/hの異なる型番をラインナップ。部屋の大きさや用途、後に想定されるレイアウト変更等に応じた型番の選定が可能です。
ドレン排水用ポンプを標準搭載しているため、設計時のドレン排水検討の簡略化や施工作業を軽減します。
二連電磁弁を採用し、給水システムの安全性に配慮しています。
強運転時の運転音は、VIB2700：36dB（A）、VIB5200：38dB（A）^※と静かな運転音のため、応接室や小会議室などにもご採用いただけます。
メンテナンス時に開閉を行う点検扉、プレフィルタ取出口は工具レスで開閉できます。これにより、加湿器は天井内設置ですが、手順の簡素化によってメンテナンスの主要作業となる加湿モジュールとフィルタの取り出しが容易に行えます。
定時乾燥機能の搭載により臭気などの発生を予防し、衛生的にご使用いただけます。
オプション仕様にヒューミディスタットをリモコンスイッチに搭載した「ヒューミ付リモコン」、ヒューミディスタットを加湿器本体に搭載した「加湿器本体内ヒューミディスタット内蔵型」を用意しています。

※無響室に設置した加湿器本体の真下1.5mで計測した騒音レベル（A特性）です。設置環境によっては仕様値より高くなります。

VIBタイプの使用例

天井内設置　室内循環での単独加湿

全熱交換器、エアコン等の空調機への組込加湿は行わず、加湿はVIBタイプで単独加湿を行います。全熱交換器組込加湿はその交換効率に影響を受け加湿能力は変ります。また、エアコン組込加湿はエアコンの運転モード（暖房、冷房、送風）に影響を受け加湿能力は変ります（その他の外気処理空調機組込加湿も同様です）。
上図のシステムのように加湿器を室内循環で単独運転すれば加湿器吸込空気はほぼ安定しているので、加湿器入口空気温度の大きな変化はなく、安定した加湿量が得られるため湿度管理しやすい方法と言えます。

天井内設置　天井チャンバ方式での単独加湿

室内循環と同様に天井内チャンバ方式での単独加湿も加湿器吸込空気はほぼ安定しているので、加湿器入口空気温度の大きな変化はなく安定した加湿量が得られ、湿度管理しやすい方法と言えます。

ラインナップ

加湿器

区分	商品名・型番	仕様・概要

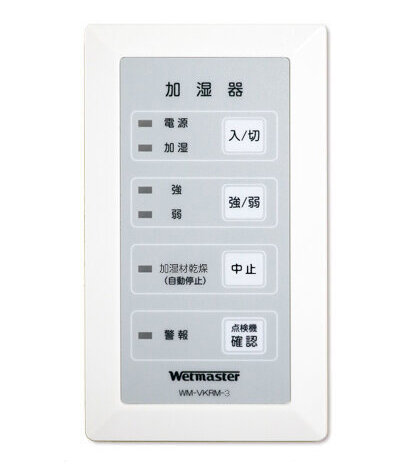

標準	WM-VIB2700 WM-VIB5200	標準リモコンスイッチ（WM-VKRM-3）付属 ※オプション品のヒューミ付リモコンに変更可
標準	WM-VIB2700A WM-VIB5200A	ヒューミディスタット内蔵型標準リモコンスイッチ（WM-VKRM-3）付属 ※オプション品のヒューミ付リモコンに変更可

オプション品

商品名・型番	仕様・概要

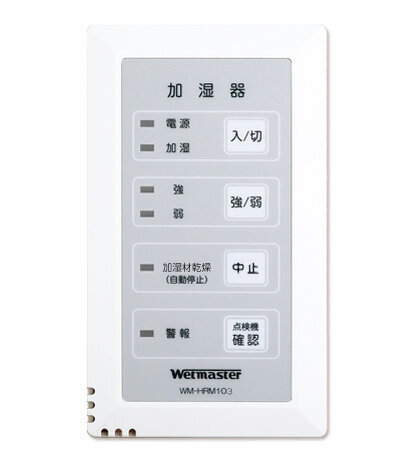

ヒューミ付リモコン WM-HRM103	ヒューミディスタット機能内蔵型

導入施設例

オフィス
ホテル
老人福祉施設
小型店舗
大型商業施設・アリーナ・空港
ホール・集会場
学校（教室）
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
サーバー室・通信機器室
半導体工場
ロジスティクスセンター

仕様

標準仕様

機種・型式		滴下浸透気化式加湿器 WM-VIBタイプ
型番		WM-VIB2700	WM-VIB5200
標準加湿能力	ファン強	2.7kg/h	5.2kg/h
	ファン弱	1.8kg/h	3.5kg/h
	＊上記は、ファン強：機外静圧 70Pa、吸込空気条件 23℃・40%RH、標準風量ファン強時ファン弱：機外静圧 35Pa、吸込空気条件 23℃・40%RH、標準風量ファン弱時の値です。標準加湿能力は機外静圧や吸込空気条件により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。
標準風量	ファン強	750m³/h	1,450m³/h
	ファン弱	480m³/h	915m³/h
	＊標準風量は機外静圧により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。
運転音^※1	ファン強	36/36dB（A）	38/38dB（A）
運転音^※1	ファン弱	26/26dB（A）	29/29dB（A）
風量切替		リモコンスイッチ強・弱二段切替（二位置式ヒューミディスタット取付可）
定格電源		AC100V
定格消費電力	ファン強	130W	235W
定格消費電力	ファン弱	52W	87W
電流値	ファン強	2.1A	3.8A
電流値	ファン弱	0.8A	1.4A

※50/60Hz共通仕様

※1：無響室に設置した加湿器本体の真下1.5mで計測した騒音レベル（A特性）です。

加湿器本体内ヒューミディスタット内蔵型

機種・型式		単独運転・室内直接加湿/ダクト接続型滴下浸透気化式加湿器 WM-VIB-Aタイプ
型番		WM-VIB2700A	WM-VIB5200A
標準加湿能力	ファン強	2.7kg/h	5.2kg/h
	ファン弱	1.8kg/h	3.5kg/h
	＊上記は、ファン強：機外静圧 70Pa、吸込空気条件 23℃・40%RH、標準風量ファン強時ファン弱：機外静圧 35Pa、吸込空気条件 23℃・40%RH、標準風量ファン弱時の値です。標準加湿能力は機外静圧や吸込空気条件により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。
標準風量	ファン強	750m³/h	1,450m³/h
	ファン弱	480m³/h	915m³/h
	＊標準風量は機外静圧により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。
運転音^※1	ファン強	36/36dB（A）	38/38dB（A）
運転音^※1	ファン弱	26/26dB（A）	29/29dB（A）
風量切替		リモコンスイッチ強・弱二段切替（二位置式ヒューミディスタット取付可）
定格電源		AC100V
定格消費電力	ファン強	130W	235W
定格消費電力	ファン弱	52W	87W
電流値	ファン強	2.1A	3.8A
電流値	ファン弱	0.8A	1.4A

※50/60Hz共通仕様

※1：無響室に設置した加湿器本体の真下1.5mで計測した騒音レベル（A特性）です。
