滴下浸透気化式加湿器VTD3201/6401タイプ

TOP
気化式加湿器
滴下浸透気化式加湿器VTD3201/6401タイプ

機能・特長

概要

VTDタイプは、本体を天吊または壁面ブラケットなどで単独に取り付け、内蔵ファンにより室内直接加湿を行う気化式加湿器です。第三者認証登録による水道管直接連結対応やドレン排水用ポンプのオプション化などにより現地施工が省力化できます。

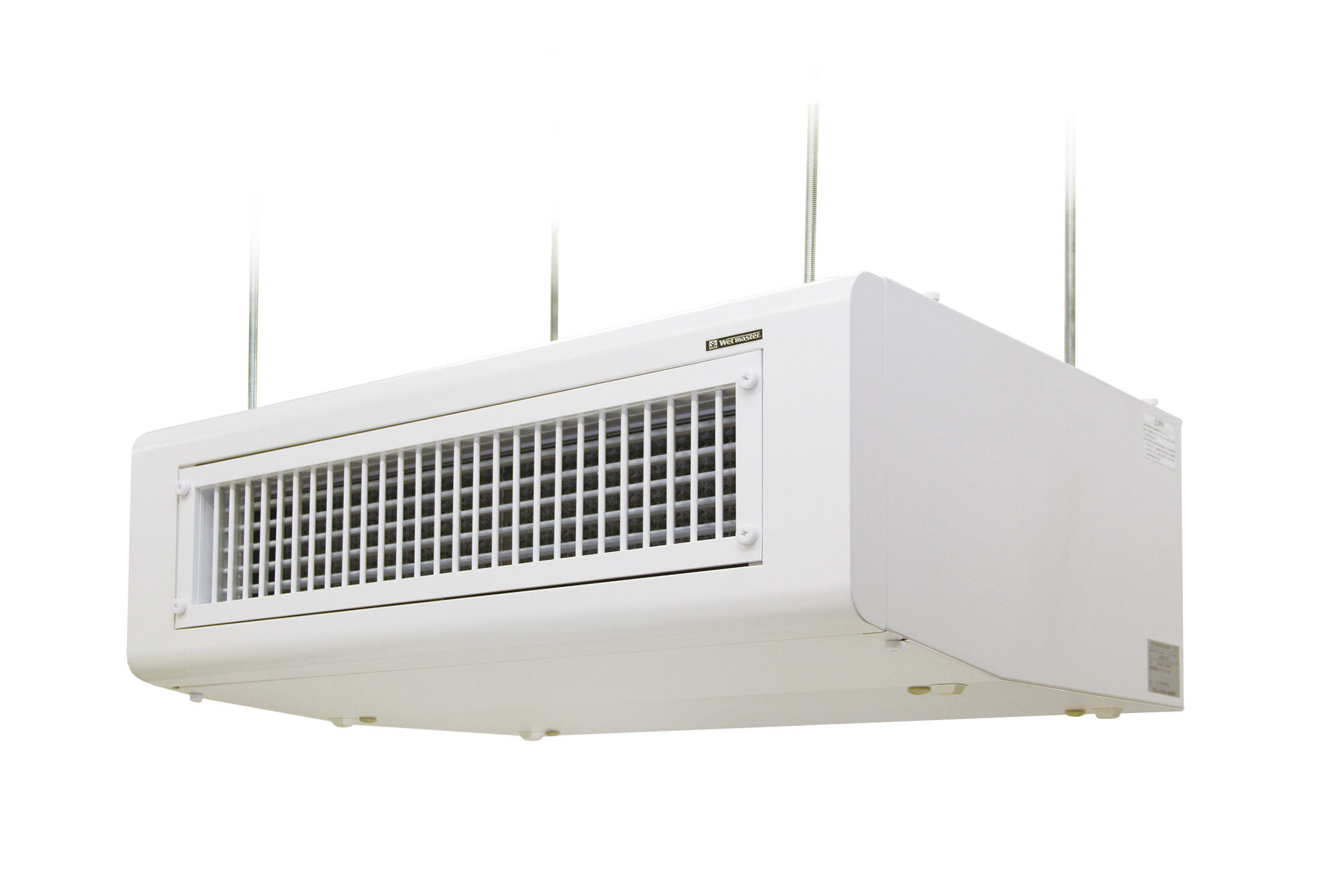

VTD3201

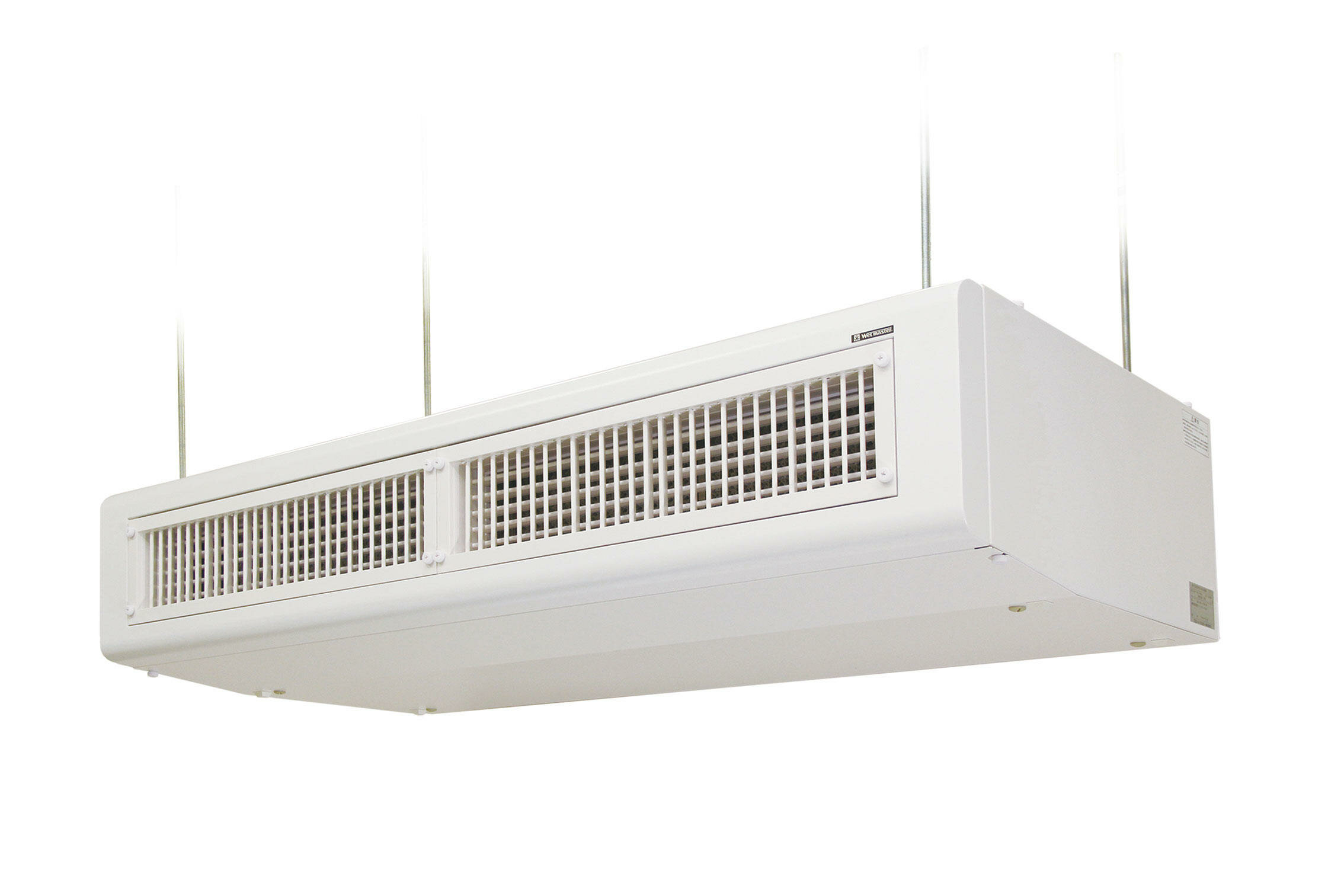

VTD6401

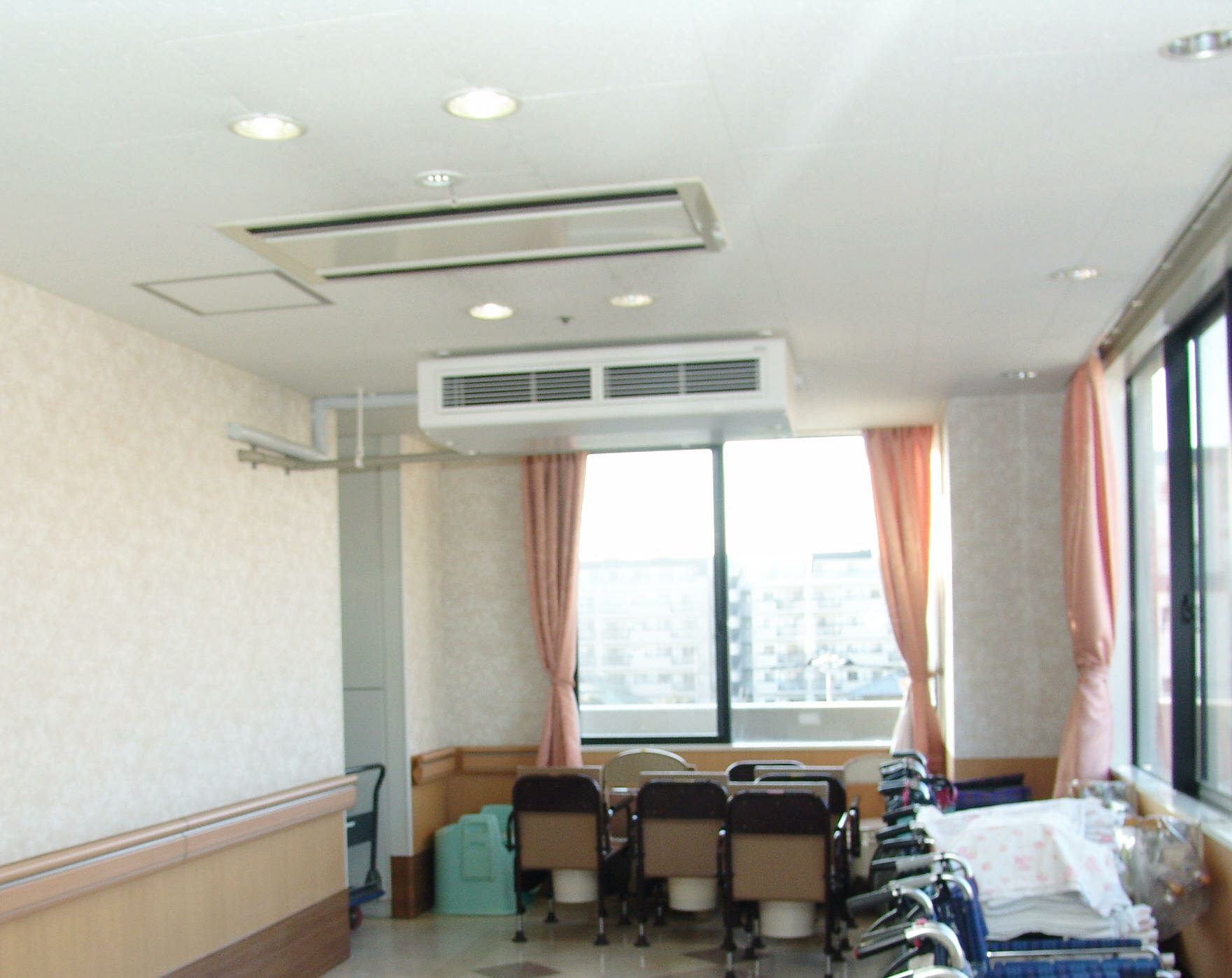

設置イメージ（天吊の場合）

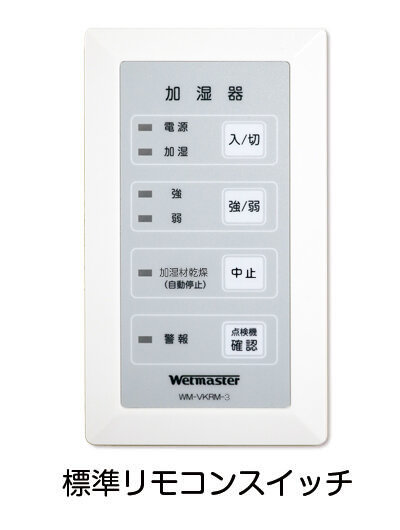

リモコンスイッチ（標準）

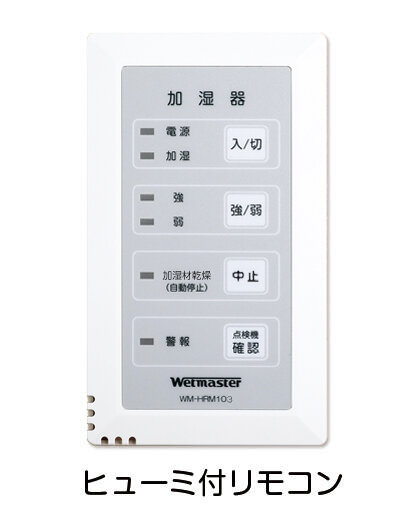

ヒューミ付リモコン

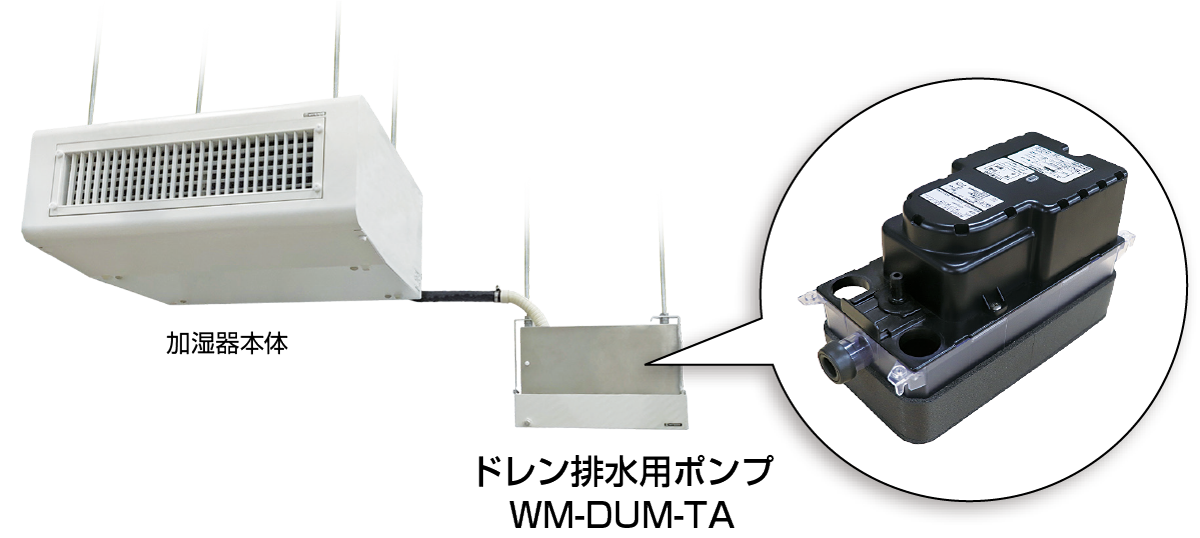

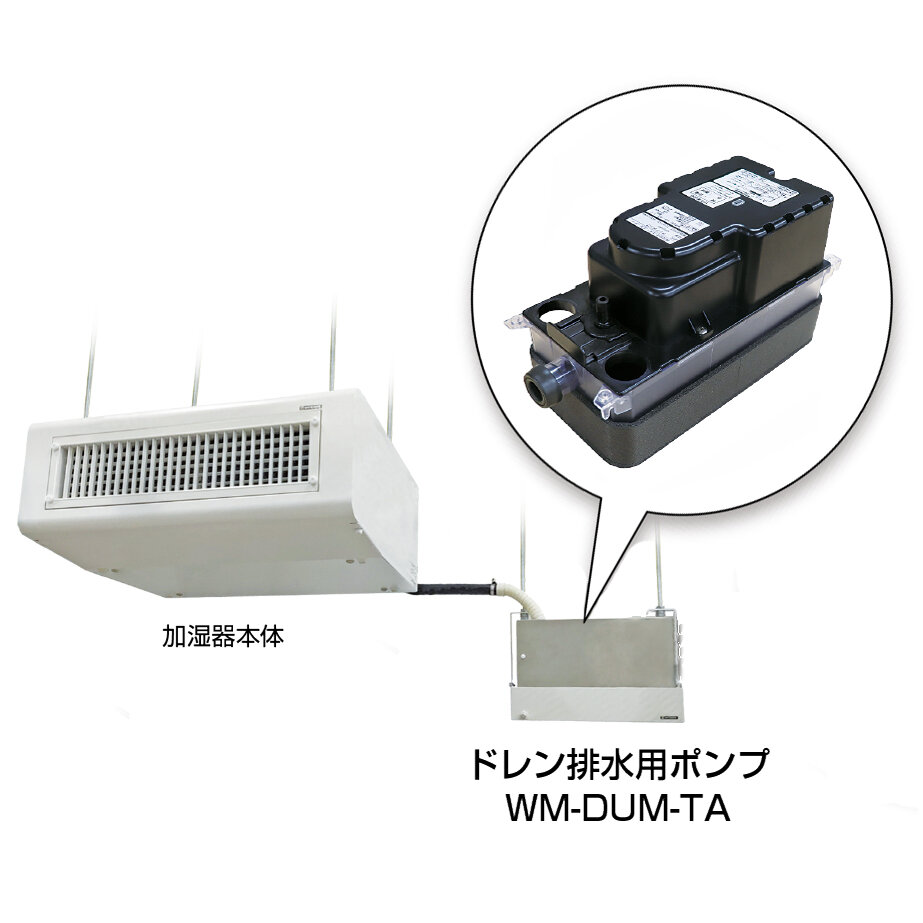

ドレン排水用ポンプを新たにオプションとしてラインナップ

主な機能と特長

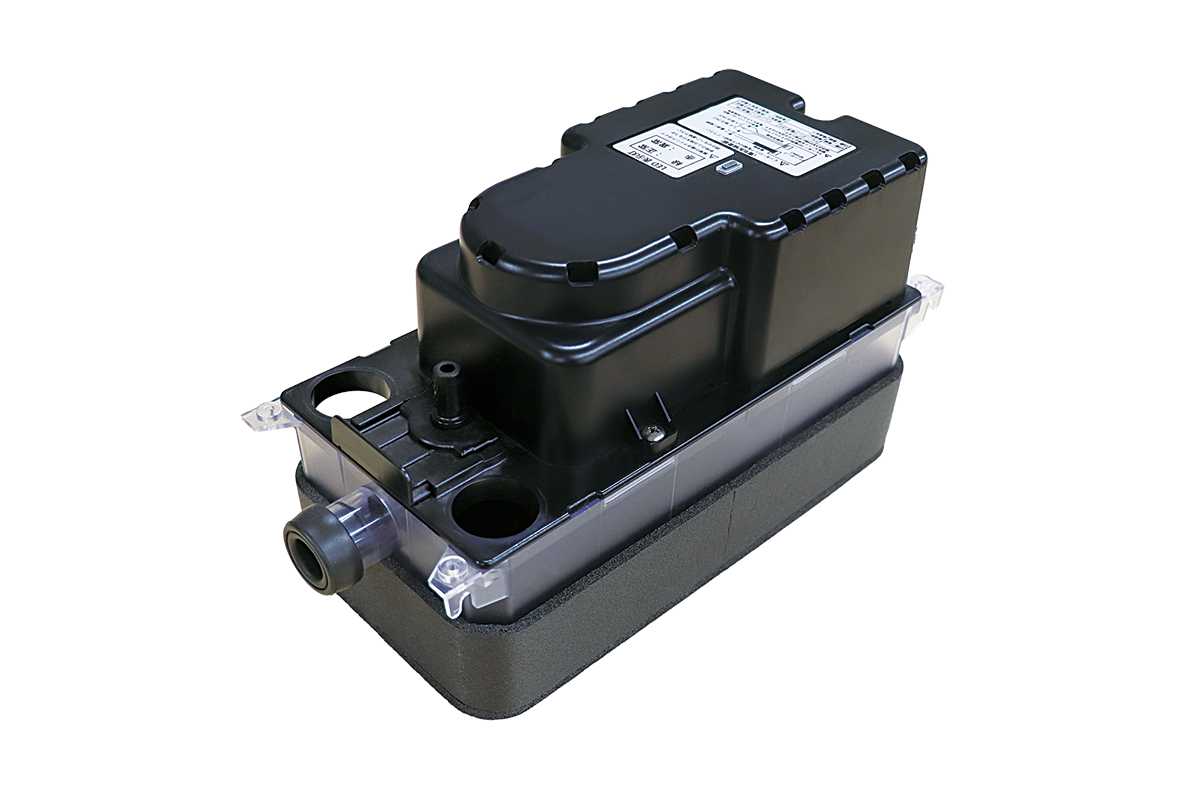

ドレン排水用ポンプをオプションで用意！

最大揚程5mまで対応可能であり、排水配管の検討が簡便になるほか、既存建物の取付にもご使用いただけます。

標準仕様で水道管直接連結に対応！

標準仕様で「水道管直接連結」に対応。第三者機関認証登録品ですので、直結給水方式での加湿器検討をさらに簡便化しました。

外部指令信号入力により加湿器の遠方発停が可能です。また、外部指令信号入力またはリモコンスイッチ操作による運転・停止の後押し優先機能を搭載しています。
滞水のないドレンパン構造と加湿材定時乾燥により、衛生的にご使用いただけます。
運転音は標準モードの他、静音モードを装備。静音モードでは、VTD6401：41dB（A）、VTD3201：39dB（A）の静音運転が可能です。
吹出口は「縦・横ルーバー」を採用。設置場所に応じた細かな風向調整が可能です。
水処理は不要。水道水をそのままご使用いただけます。
ドレンパン高水位検知により自動的に運転を停止します。

ラインナップ

加湿器

区分	商品名・型番	仕様・概要
標準	WM-VTD3201 WM-VTD6401	標準リモコンスイッチ（WM-VKRM-3）付属 ※オプション品のヒューミ付リモコンに変更可

オプション品

商品名・型番	仕様・概要
ヒューミ付リモコン WM-HRM103	ヒューミディスタット機能内蔵型
壁面用取付ブラケット	VTD3201、VTD6401共通で使用可
ドレン排水用ポンプ WM-DUM-TA	構成①：化粧ボックス有（ドレン排水用ポンプ+補助ドレンパン+化粧ボックス）構成②：化粧ボックス無（ドレン排水用ポンプ+補助ドレンパン） ※構成①あるいは構成②のどちらかの選択となります。

導入施設例

オフィス
老人福祉施設
小型店舗
ホール・集会場
学校（教室）
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
半導体工場
その他工場
ロジスティクスセンター

仕様

加湿器本体

機種・型式		滴下浸透気化式加湿器 WM-VTDタイプ
型番		WM-VTD3201		WM-VTD6401
運転モード^※		標準モード	静音モード	標準モード	静音モード
標準加湿能力	ファン強	3.2/3.2kg/h	2.9/2.8kg/h	6.4/6.4kg/h	5.6/5.3kg/h
	ファン弱	2.9/2.8kg/h	2.2/2.0kg/h	5.6/5.3kg/h	4.1/3.7kg/h
	＊上記は、ファン強：吸込空気条件 25℃・30%RH、ファン強時ファン弱：吸込空気条件 25℃・30%RH、ファン弱時の値です。標準加湿能力は吸込空気条件により変化しますので、吸込空気条件が異なる場合は仕様書の加湿能力線図でご確認ください。
定格風量	ファン強	800/800m³/h	670/630m³/h	1,600/1,600m³/h	1,350/1,260m³/h
定格風量	ファン弱	670/630m³/h	480/440m³/h	1,350/1,260m³/h	970/880m³/h
運転音	ファン強	43/44dB（A）	39/37dB（A）	45/46dB（A）	41/39dB（A）
運転音	ファン弱	39/37dB（A）	31/28dB（A）	41/39dB（A）	33/30dB（A）
風量切替		リモコンスイッチ強・弱　二段切替（二位置式ヒューミディスタット取付可）
定格電源		AC100V（50/60Hz）
定格消費電力	ファン強	105/125W	75/85W	200/245W	140/165W
定格消費電力	ファン弱	75/85W	50/50W	140/165W	90/95W

※製品出荷時には標準モード運転にセットしてあります。静音モード運転を行う場合は、本体内電装部のコネクタの差し替えが必要です。

ドレン排水用ポンプ

機種	ドレン排水用ポンプ
型番	WM-DUM-TA
構成 ※構成①あるいは構成②のどちらかの選択となります。	構成①：ドレン排水用ポンプ　化粧ボックス有（ドレン排水用ポンプ+補助ドレンパン+化粧ボックス）構成②：ドレン排水用ポンプ　化粧ボックス無（ドレン排水用ポンプ+補助ドレンパン）
適合加湿器	天吊型、滴下浸透気化式加湿器 WM-VTD3201、WM-VTD6401
最大揚程	（ドレン排水用ポンプ底面部より）5m
定格電源	AC100V（50/60Hz）
定格消費電力	35W

※ドレン排水用ポンプの取付および加湿器本体（VTD3201/6401）との接続は、客先工事となります。

※加湿器本体、ドレン排水用ポンプへの電気工事は、客先工事となります。

※排水配管は、客先工事となります。

※ドレン排水用ポンプの主電源は加湿器本体と別電源とし、漏電ブレーカ（電源元スイッチ）が常時ONとなるように配線してください。

※やむを得ずドレン排水用ポンプの主電源を加湿器本体と同一電源とする場合は、漏電ブレーカ（電源元スイッチ）を常時ONとしてください。加湿器の運転を長期休止する場合、点検などやむを得ず電源をOFFとする場合には、給水元バルブを閉じるなど万一の場合にも水が流れて漏水事故にならないようにしてください。
