滴下浸透気化式加湿器ダイキン工業㈱製 床置型パッケージエアコン組込専用加湿器VPF-DAタイプ

  • TOP
  • 気化式加湿器
  • 滴下浸透気化式加湿器ダイキン工業㈱製 床置型パッケージエアコン組込専用加湿器VPF-DAタイプ

    部品の調達困難により、給水ユニットボックス、端子台ボックスに搭載している電源スイッチは仕様変更をさせて頂くことになりました。 詳細はこちらをご確認ください

    機能・特長

    概要

    ダイキン工業㈱製 床置型パッケージエアコン組込型FVYCP/FVYP 型室内機、ベルトレスタイプ床置型パッケージエアコン組込型 FVYCDP 型室内機、リモートコンデンサー型床置型パッケージエアコンFRYP型室内機組込専用の滴下浸透気化式加湿器です。

    メインイメージ1

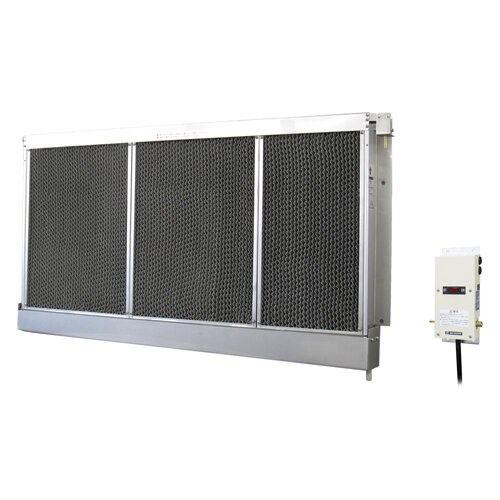

    VPF-DAタイプと給水ユニットボックス

    メインイメージ1

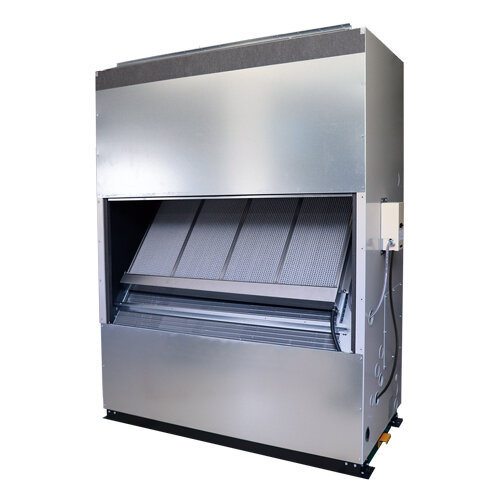

    ダイキン工業㈱製 床置型パッケージエアコンFVYCP224MAへ組み込んだVPF0224DA4

    メインイメージ1

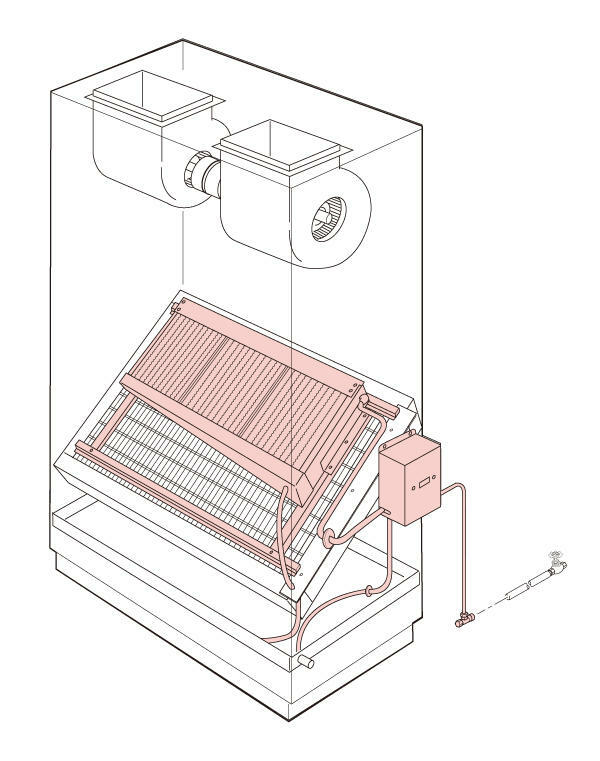

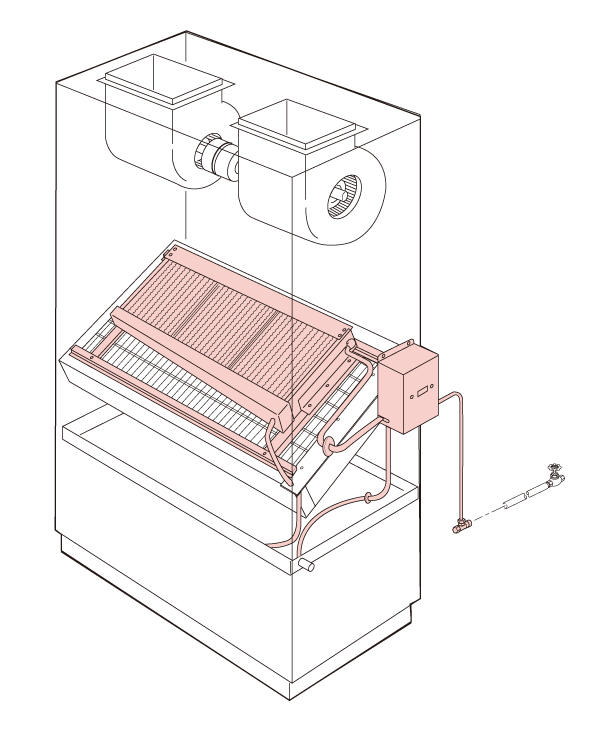

    VPF0140DA～VPF0560DA、VPF0140DA-DD～VPF0560DA-DD、VPA120FRY2228A1・VPA150FRY4556A1の機器組込イメージ

    メインイメージ1

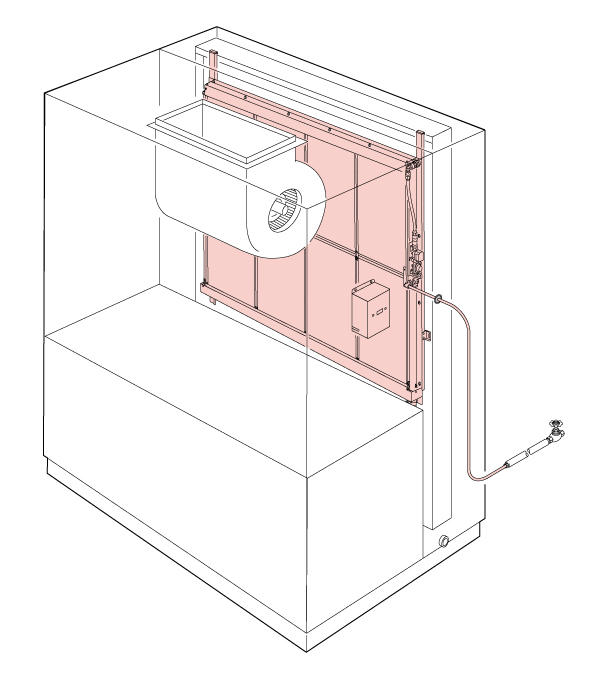

    VPF0800DA～VPF1400DAの機器組込イメージ

    メインイメージ1

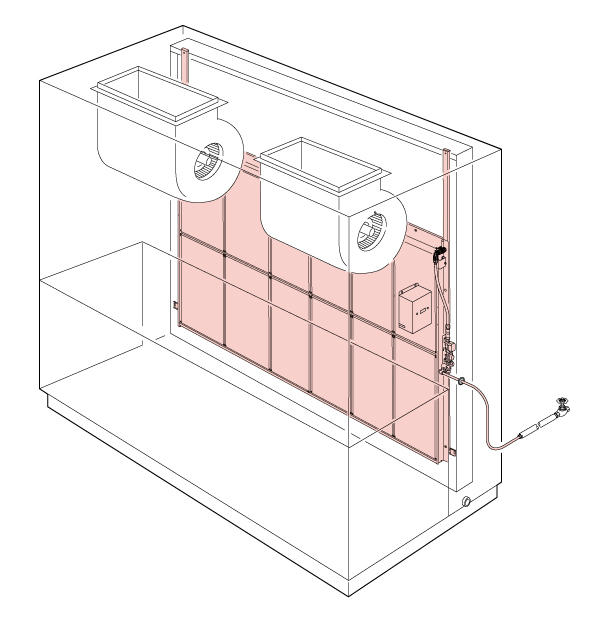

    VPF1600DAの機器組込イメージ

    メインイメージ1

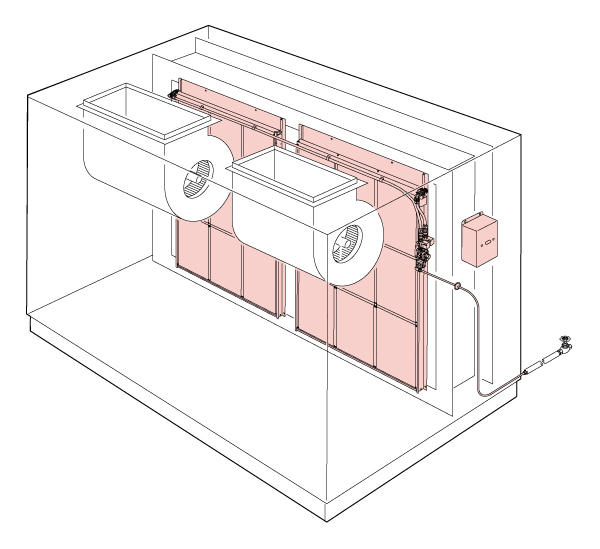

    VPF2228DA・VPF2800DAの機器組込イメージ

    サムネイル1
    サムネイル1
    サムネイル1
    サムネイル1
    サムネイル1
    サムネイル1

    主な機能と特長

    • ダイキン工業㈱製 床置型パッケージエアコン組込専用加湿器です。加湿器本体を室内機の熱交換器の二次側に取り付けて、湿潤させた加湿モジュールに気流を通過させることにより加湿を行います。
    • 加湿モジュールに給水ヘッダ・ドレンパンを取り付けた本体と、減圧弁・電磁弁などを組み合わせた給水ユニットまたは給水ユニットボックスにより構成され、専用の取付ブラケットを付属しています。
    • 組み込みに必要な部材を組み合わせた「セット品番」が設定されています。
    • 専用の取付ブラケットを付属しています（WM-VPF2228DA、WM-VPF2800DAを除く）。
    • 加湿器を取り付ける際、現場の状況に合わせて給水位置の左右勝手の変更が可能です。
    • 加湿された水分は完全に空気に溶け込んでいるためファンなどを濡らすことがありません。
    • 大掛かりな電気工事なしで取り付けができます。
    • 低消費電力の省エネ加湿器です。

    ラインナップ

    区分 商品名・型番 仕様・概要 適合空調機室内機型番
    標準 WM-VPF0140DA
    WM-VPF0224DA
    WM-VPF0280DA
    WM-VPF0450DA
    WM-VPF0560DA    		 給水ユニットボックス（WM-KUB2）、取付ブラケット付属 ダイキン工業㈱製 床置型パッケージエアコン組込型FVYCP/FVYP型室内機
    WM-VPF0800DA
    WM-VPF1120DA
    WM-VPF1400DA    		 給水ユニット、端子台ボックス、取付ブラケット付属
    WM-VPF1600DA 給水ユニット、端子台ボックス、取付ブラケット付属
    WM-VPF2228DA
    WM-VPF2800DA    		 給水ユニット、端子台ボックス付属
    標準 WM-VPF0140DA-DD
    WM-VPF0224DA-DD
    WM-VPF0280DA-DD
    WM-VPF0450DA-DD
    WM-VPF0560DA-DD    		 給水ユニットボックス（WM-KUB2）、取付ブラケット付属 ダイキン工業㈱製 ベルトレスタイプ床置型パッケージエアコン組込型 FVYCDP型室内機
    標準 WM-VPA120FRY2228A1
    WM-VPA150FRY4556A1    		 給水ユニットボックス（WM-KUB2）、取付ブラケット付属 ダイキン工業㈱製 リモートコンデンサー型床置型パッケージエアコンFRYP型室内機

    導入施設例

    • オフィス

    • ホテル

    • 老人福祉施設

    • 小型店舗

    • ホール・集会場

    • 学校（教室）

    • 病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕

    • 美術館・博物館（展示室）

    オフィス

    オフィス

    近年加湿の重要性が浸透し、健康・美容の観点からオフィスへの加湿器導入の関心が高まっています。個別分散空調やセントラル空調など、各空調方式にあわせた加湿器が導入されており、近年ではほとんど気化式加湿器が採用されています。

    対象の製品を見る
    ホテル

    ホテル

    ホテルでは利用者やそこで働く人たちの健康と快適性を目的に加湿器が導入されています。 空調機器類の天井面への露出を嫌うデザイン性の高いホテルでは、天井内設置で確実に湿度を確保する単独加湿が有効です。

    対象の製品を見る
    老人福祉施設

    老人福祉施設

    免疫力の弱い方が多く過ごす老人福祉施設での加湿は重要です。適度な湿度を保つことで、インフルエンザや風邪の予防に役立っています。また自動給水により、日々の給水タンクへ補給が不要となり、施設で働く方々の手間削減にも繋がっています。 加湿器は低消費電力の気化式加湿器が多く採用されています。

    対象の製品を見る
    小型店舗

    小型店舗

    不特定多数の人が多く出入りする商業施設やでは、保健空調を目的に加湿器が導入され、施設を利用する人々の快適な空気環境を保っています。大型商業施設では空調機組込型の気化式加湿器、小型店舗では単独加湿器の気化式加湿器が多く採用されています。

    対象の製品を見る
    ホール・集会場

    ホール・集会場

    不特定多数の人が集まるアリーナでの加湿器は、利用者の健康と快適性を維持するためだけでなく、音響機器のノイズ原因となる静電気を抑制する役割も果たしています。施設の規模や空調方式にあわせた加湿器が導入されており、主に気化式加湿器が採用されています。

    対象の製品を見る
    学校（教室）

    学校（教室）

    子供たちが1日の大半を過ごす学習の場でも、快適な学習環境づくりに加湿器が一役買っています。 建築物衛生法では、特定の条件下では室内の湿度が40～70％となるよう維持管理することが求められ、加湿器を導入する学校施設が近年増加しています。 加湿器は空調機の冷暖運転や風量変動に左右されず確実に加湿できる単独運転の気化式加湿器が多く採用されています。

    対象の製品を見る
    病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕

    病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕

    病院空調は部屋の用途等により要求される室内清浄度が異なるため、病院設備設計ガイドラインに基づき、選定の際には十分な注意が必要です。手術室やICUなど要求清浄度が高い場所では、衛生的環境を考慮して蒸気式加湿器の採用を推奨しています。

    対象の製品を見る
    美術館・博物館（展示室）

    美術館・博物館（展示室）

    展示品や収蔵品が変質・変形しないよう、品質保持を目的に空気環境が調整されています。ただし、美術館や博物館などに収蔵される品は、古代から現代まで、そして絵画、彫刻、金属品と多種多様です。そのため、一律に温湿度を決められるものではなく、きめの細かい対応が必要となります。 精密な湿度制御に対応するため、電熱式蒸気加湿器が多く採用されています。

    対象の製品を見る

    仕様

    VPF0140DA～VPF0560DA

    機種・型式 ダイキン工業㈱製 床置型パッケージエアコン組込用
    滴下浸透気化式加湿器 WM-VPF-DAタイプ

    適合空調機室内機型番 FVYCP140MA（標準風量2,520m³/h）
    セット品番（WM-） VPF0140DA1 VPF0140DA2 VPF0140DA3
    ①加湿器本体型番（WM-） VPF0506-08 VPF0906-08 VPF1106-08
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0140DAN
    標準加湿能力 3.8kg/h 7.4kg/h 9.2kg/h

    適合空調機室内機型番 FVYCP224MA（標準風量3,780m³/h）
    セット品番（WM-） VPF0224DA1 VPF0224DA2 VPF0224DA3 VPF0224DA4
    ①加湿器本体型番（WM-） VPF0506-08 VPF0906-08 VPF1206-08 VPF1506-10
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0224DAN
    標準加湿能力 4kg/h 7.7kg/h 10.7kg/h 13.7kg/h

    適合空調機室内機型番 FVYCP280MA（標準風量4,800m³/h）
    セット品番（WM-） VPF0280DA1 VPF0280DA2 VPF0280DA3 VPF0280DA4 VPF0280DA5
    ①加湿器本体型番（WM-） VPF0506-08 VPF0906-08 VPF1206-08 VPF1606-10 VPF1906-10
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0280DAN
    標準加湿能力 3.9kg/h 7.5kg/h 10.4kg/h 14.3kg/h 17.4kg/h

    適合空調機室内機型番 FVYCP450MA（標準風量7,200m³/h）
    セット品番（WM-） VPF0450DA1 VPF0450DA2 VPF0450DA3
    ①加湿器本体型番（WM-） VPF0809-10 VPF1509-17 VPF1809-17
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0450DAN
    標準加湿能力 10.9kg/h 22.2kg/h 27.2kg/h

    適合空調機室内機型番 FVYCP560MA（標準風量9,900m³/h）
    セット品番（WM-） VPF0560DA1 VPF0560DA2 VPF0560DA3 VPF0560DA4
    ①加湿器本体型番（WM-） VPF0809-10 VPF1509-17 VPF2009-19 VPF2409-23
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0560DAN
    標準加湿能力 11kg/h 22.3kg/h 30.9kg/h 37.8kg/h


    共通仕様
    能力条件 加湿器入口空気温湿度：40℃・15%RH
    空調機風量：各適合空調機（室内機）標準風量時
    定格電源 単相 AC200V（50/60Hz）
    定格消費電力 10W
    圧力損失 16Pa以下

    VPF0800DA～VPF1400DA

    機種・型式 ダイキン工業㈱製 床置型パッケージエアコン組込用
    滴下浸透気化式加湿器 WM-VPF-DAタイプ

    適合空調機室内機型番 FVYCP775MA（標準風量15,300m³/h）
    セット品番（WM-） VPF0800DA1 VPF0800DA2 VPF0800DA3
    ①加湿器本体型番（WM-） VPF2806-15 VPF2809-19 VPF2812-23
    ②給水ユニット WM-KDA-A1B200
    ③端子台ボックス 端子台ボックス
    ④取付ブラケット WM-BL-0800DAN
    標準加湿能力 28.8kg/h 45.4kg/h 62.5kg/h

    適合空調機室内機型番 FVYP1120MA（標準風量20,400m³/h）
    セット品番（WM-） VPF1120DA1 VPF1120DA2 VPF1120DA3 VPF1120DA4
    ①加湿器本体型番（WM-） VPF2806-15 VPF2809-19 VPF2812-23 VPF2814-26
    ②給水ユニット WM-KDA-A1B200
    ③端子台ボックス 端子台ボックス
    ④取付ブラケット WM-BL-1120DAN
    標準加湿能力 27.7kg/h 43.7kg/h 60.4kg/h 71.8kg/h

    適合空調機室内機型番 FVYP1400MA（標準風量25,500m³/h）
    セット品番（WM-） VPF1400DA1 VPF1400DA2 VPF1400DA3 VPF1400DA4
    ①加湿器本体型番（WM-） VPF2806-15 VPF2809-19 VPF2812-23 VPF2814-26
    ②給水ユニット WM-KDA-A1B200
    ③端子台ボックス 端子台ボックス
    ④取付ブラケット WM-BL-1400DAN
    標準加湿能力 29.5kg/h 46.4kg/h 64.2kg/h 76.4kg/h


    共通仕様
    能力条件 加湿器入口空気温湿度：40℃・15%RH
    空調機風量：各適合空調機（室内機）標準風量時
    定格電源 単相 AC200V（50/60Hz）
    定格消費電力 7W
    圧力損失 20Pa以下

    VPF1600DA

    機種・型式 ダイキン工業㈱ 製床置型パッケージエアコン組込用
    滴下浸透気化式加湿器 WM-VPF-DAタイプ
    適合空調機室内機型番 FVYP1600MA（標準風量30,600m³/h）
    セット品番（WM-） VPF1600DA1 VPF1600DA2 VPF1600DA3 VPF1600DA4 VPF1600DA5
    ①加湿器本体型番（WM-） VPF3708-17 VPF3710-19 VPF3712-23 VPF3714-23 VPF3716-26
    ②給水ユニット WM-KDA-A1B200
    ③端子台ボックス 端子台ボックス
    ④取付ブラケット WM-BL-1600DAN
    標準加湿能力 39.2kg/h 50.3kg/h 61.8kg/h 73.5kg/h 85.3kg/h
    能力条件 加湿器入口空気温湿度：35℃・20%RH
    空調機風量：適合空調機（室内機） 標準風量時
    定格電源 単相 AC200V 50/60Hz
    定格消費電力 7W
    圧力損失 15Pa以下

    VPF2228DA・VPF2800DA

    機種・型式 ダイキン工業㈱製 床置型パッケージエアコン組込用
    滴下浸透気化式加湿器 WM-VPF-DAタイプ

    適合空調機室内機型番 FVYP2240MA（標準風量40,800m³/h）
    セット品番（WM-） VPF2228DA1 VPF2228DA2 VPF2228DA3 VPF2228DA4 VPF2228DA5 VPF2228DA6
    ①加湿器本体型番（WM-） VPF1821-15 VPF2221-17 VPF2621-17 VPF2821-19 VPF3221-23 VPF3621-23
    ②給水ユニット WM-KDA-A2B200
    ③端子台ボックス 端子台ボックス
    標準加湿能力 51.6kg/h 64.8kg/h 78kg/h 84.8kg/h 98.5kg/h 112.3kg/h

    適合空調機室内機型番 FVYP2800MA（標準風量51,000m³/h）
    セット品番（WM-） VPF
    2228DA1    		 VPF
    2228DA2    		 VPF
    2228DA3    		 VPF
    2228DA4    		 VPF
    2228DA5    		 VPF
    2228DA6    		 VPF
    2800DA7    		 VPF
    2800DA8
    ①加湿器本体型番（WM-） VPF
    182A1-15    		 VPF
    2221A-17    		 VPF
    2621A-17    		 VPF
    2821A-19    		 VPF
    3221A-23    		 VPF
    3621A-23    		 VPF
    4021-23    		 VPF
    4421-26
    ②給水ユニット WM-KDA-A2B200
    ③端子台ボックス 端子台ボックス
    標準加湿能力 50.3kg/h 62.9kg/h 75.8kg/h 82.4g/h 95.8kg/h 109.4kg/h 123.1kg/h 137kg/h


    共通仕様
    能力条件 加湿器入口空気温湿度：35℃・20%RH
    空調機風量：各適合空調機（室内機）標準風量時
    定格電源 単相 AC200V（50/60Hz）
    定格消費電力 14W
    圧力損失 24Pa以下

    VPF0140DA-DD～VPF0560DA-DD

    FVYCDP140B～FVYCDP560B 専用

    機種・型式 ダイキン工業㈱製 ベルトレスタイプ床置型 パッケージエアコン組込用
    滴下浸透気化式加湿器 WM-VPF-DA-DDタイプ

    適合空調機室内機型番 FVYCDP140B（標準風量2,700m³/h）
    セット品番（WM-） VPF0140DA1-DD VPF0140DA2-DD VPF0140DA3-DD
    ①加湿器本体型番（WM-） VPF0506-08 VPF0906-08 VPF1106-08
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0140DAN-DD
    標準加湿能力 3.2kg/h 6.2kg/h 7.7kg/h

    適合空調機室内機型番 FVYCDP224B（標準風量3,900m³/h）
    セット品番（WM-） VPF0224DA1-DD VPF0224DA2-DD VPF0224DA3-DD VPF0224DA4-DD
    ①加湿器本体型番（WM-） VPF0506-08 VPF0906-08 VPF1206-08 VPF1506-10
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0224DAN-DD
    標準加湿能力 3.3kg/h 6.3kg/h 8.7kg/h 11.2kg/h

    適合空調機室内機型番 FVYCDP280B（標準風量4,800m³/h）
    セット品番(WM-) VPF0280DA1-DD VPF0280DA2-DD VPF0280DA3-DD VPF0280DA4-DD VPF0280DA5-DD
    ①加湿器本体型番(WM-) VPF0506-08 VPF0906-08 VPF1206-08 VPF1606-10 VPF1906-10
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0280DAN-DD
    標準加湿能力 3.2kg/h 6.0kg/h 8.3kg/h 11.4kg/h 13.8kg/h

    適合空調機室内機型番 FVYCDP450B（標準風量7,800m³/h）
    セット品番（WM-） VPF0450DA1-DD VPF0450DA2-DD VPF0450DA3-DD
    ①加湿器本体型番（WM-） VPF0809-10 VPF1509-17 VPF1809-17
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0450DAN-DD
    標準加湿能力 9.9kg/h 20.1kg/h 24.7kg/h

    適合空調機室内機型番 FVYCDP560B（標準風量9,900m³/h）
    セット品番（WM-） VPF0560DA1-DD VPF0560DA2-DD VPF0560DA3-DD VPF0560DA4-DD
    ①加湿器本体型番（WM-） VPF0809-10 VPF1509-17 VPF2009-19 VPF2409-23
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0560DAN-DD
    標準加湿能力 9.5kg/h 19.1kg/h 26.4kg/h 32.4kg/h


    共通仕様
    能力条件 加湿器入口空気温湿度：40℃・15%RH
    空調機風量：各適合空調機（室内機）標準風量時
    定格電源 単相 AC200V（50/60Hz）
    定格消費電力 10W
    圧力損失 16Pa以下

    FVYCDP140C～FVYCDP560C 専用

    機種・型式 ダイキン工業(株)製 ベルトレスタイプ床置型パッケージエアコン組込用
    滴下浸透気化式加湿器 WM-VPF-DA-DDタイプ

    適合空調機室内機型番 FVYCDP140C（標準風量2,700m³/h）
    セット品番（WM-） VPF0140DA1-DD VPF0140DA2-DD VPF0140DA3-DD
    ①加湿器本体型番（WM-） VPF0506-08 VPF0906-08 VPF1106-08
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0140DAN-DD
    標準加湿能力 3.2kg/h 6.2kg/h 7.7kg/h

    適合空調機室内機型番 FVYCDP224C（標準風量3,540m³/h）
    セット品番（WM-） VPF0224DA1-DD VPF0224DA2-DD VPF0224DA3-DD VPF0224DA4-DD
    ①加湿器本体型番（WM-） VPF0506-08 VPF0906-08 VPF1206-08 VPF1506-10
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0224DAN-DD
    標準加湿能力 3.1kg/h 5.9kg/h 8.1kg/h 10.4kg/h

    適合空調機室内機型番 FVYCDP280C（標準風量4,800m³/h）
    セット品番(WM-) VPF0280DA1-DD VPF0280DA2-DD VPF0280DA3-DD VPF0280DA4-DD VPF0280DA5-DD
    ①加湿器本体型番(WM-) VPF0506-08 VPF0906-08 VPF1206-08 VPF1606-10 VPF1906-10
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0280DAN-DD
    標準加湿能力 3.2kg/h 6.0kg/h 8.3kg/h 11.4kg/h 13.8kg/h

    適合空調機室内機型番 FVYCDP450C（標準風量7,800m³/h）
    セット品番（WM-） VPF0450DA1-DD VPF0450DA2-DD VPF0450DA3-DD
    ①加湿器本体型番（WM-） VPF0809-10 VPF1509-17 VPF1809-17
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0450DAN-DD
    標準加湿能力 9.9kg/h 20.1kg/h 24.7kg/h

    適合空調機室内機型番 FVYCDP560C（標準風量9,900m³/h）
    セット品番（WM-） VPF0560DA1-DD VPF0560DA2-DD VPF0560DA3-DD VPF0560DA4-DD
    ①加湿器本体型番（WM-） VPF0809-10 VPF1509-17 VPF2009-19 VPF2409-23
    ②給水ユニットボックス WM-KUB2
    ③取付ブラケット WM-BL-0560DAN-DD
    標準加湿能力 9.5kg/h 19.1kg/h 26.4kg/h 32.4kg/h


    共通仕様
    能力条件 加湿器入口空気温湿度：40℃・15%RH
    空調機風量：各適合空調機（室内機）標準風量時
    定格電源 単相 AC200V 50/60Hz
    定格消費電力 10W
    圧力損失 16Pa以下

    VPA-FRYタイプ

    機種・型式 ダイキン工業㈱製 リモートコンデンサー床置型パッケージエアコン組込用
    滴下浸透気化式加湿器 WM-VPA-FRYタイプ
    空調機標準風量 3,780m³/h 4,800m³/h 7,200m³/h 9,600m³/h
    適合空調機室内機型番 FRYP224B FRYP280B FRYP450B FRYP560B
    加湿器型番 WM-VPA120FRY2228A1 WM-VPA150FRY4556A1
    標準加湿能力 11.3kg/h 13.9kg/h 15.2kg/h 19.4kg/h
    圧力損失 3Pa 4Pa 9Pa 16Pa
    能力条件 加湿器入口空気温湿度：40℃・15％RH
    空調機風量：各適合空調機（室内機）標準風量時
    定格電源 単相 AC200V（50/60Hz）
    定格消費電力 10W
