滴下浸透気化式加湿器VHRタイプ

TOP
気化式加湿器

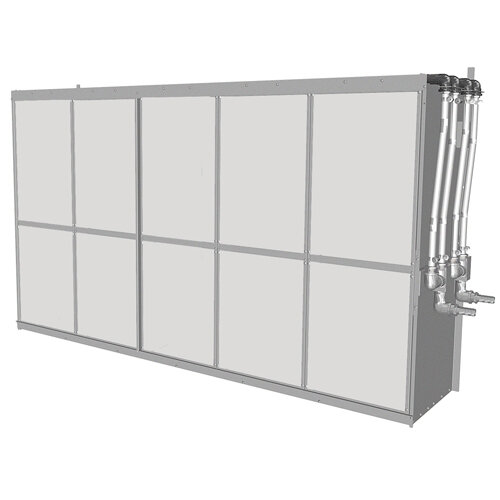

滴下浸透気化式加湿器VHRタイプ

機能・特長

概要

VHRタイプは空調機や全熱交換器に取り付け、純水を給水し、気流を通過させることにより加湿を行う気化式加湿器です。純水を供給することで蒸発残留物の析出を大幅に抑制し、加湿モジュールの延命やメンテナンス周期の大幅な延長が可能です。

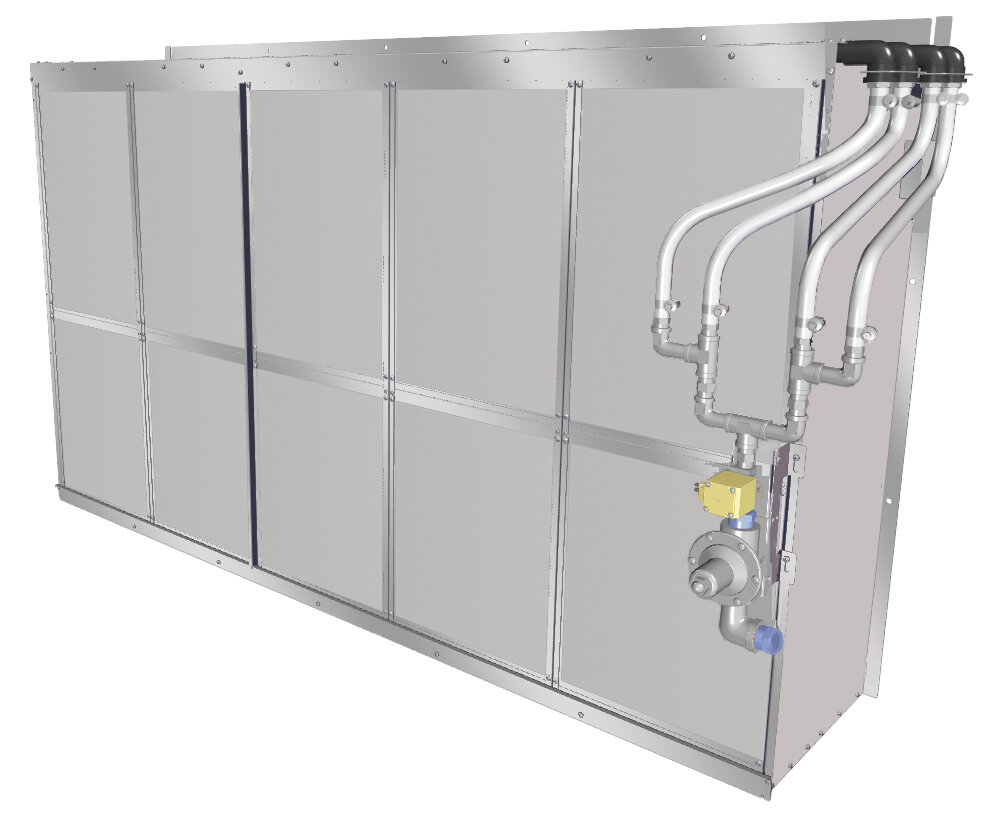

加湿モジュールおよび給水ヘッダをステンレス製フレームにおさめた本体と、減圧弁・電磁弁などを組み合わせた給水ユニットにより構成されています。

ステップ制御仕様（オプション仕様）

ケミカルガス除去仕様（オプション仕様）

主な機能と特長

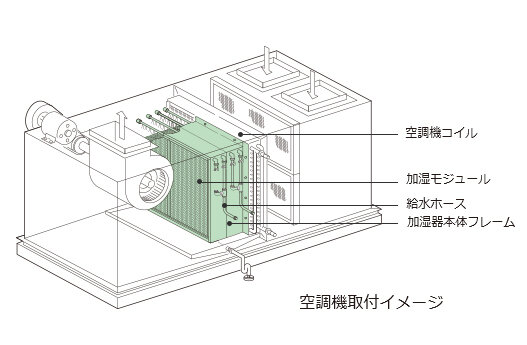

空調機や全熱交換器に取り付け、純水を給水し、気流を通過させることにより加湿を行う滴下浸透気化式加湿器です。
純水を供給することで蒸発残留物の析出を大幅に抑制し、加湿モジュールの延命やメンテナンス周期の大幅な延長が可能です。そのため、空調機の運転を停止できない工場などの年間空調に有効です。
加湿モジュールおよび給水ヘッダをステンレス製フレームにおさめた本体と、減圧弁・電磁弁などを組み合わせた給水ユニットにより構成されており、用途にあわせた各種仕様をご用意しています。
近年、超微細化が進む半導体デバイスなどの製造工程においては、空気中に含まれる水溶性のガス状汚染物質が問題となっていますが、このようなガス状汚染物質の除去手段として、ケミカルフィルタによる除去方法（乾式法）と気液接触による除去方法の2つがあります。VHRタイプのケミカルガス除去仕様（オプション仕様）は後者に該当し、純水給水により濡れ面を形成させた加湿素材（水膜）に気流が通過する際に水溶性のガス状汚染物質を除去することが可能です。

ラインナップ

区分	商品名・型番	仕様・概要
標準	WM-VHR260V	ON-OFF制御
標準	WM-VHR260P	比例制御システム対応加湿器と加熱コイルの配置や台数により様々な構成が可能です。加熱コイルの熱源に利用する排熱温水の温度に応じて最適なシステムを構成し、加湿能力を可変させます。

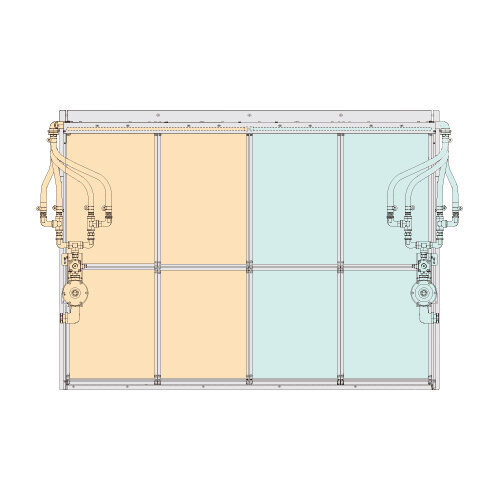

オプション仕様	WM-VHR260V-ST	ステップ制御仕様加湿器を気流方向に対し前後左右に分割し、ゾーンごとに並列や直列に給水制御するもので、制御・ステップ数の組み合わせによる7種類をラインナップしています。冬期暖房時と中間期で生じる必要飽和効率の変動に対応し、「加湿過多」や「ハンチング」を抑え、安定した加湿が行えます。

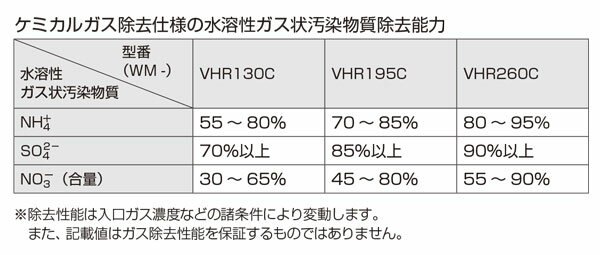

オプション仕様	WM-VHR130C WM-VHR195C WM-VHR260C	ケミカルガス除去仕様純水給水により濡れ面を形成させた加湿素材（水膜）に気流が通過する際に水溶性のガス状汚染物質を除去する仕様。
オプション仕様	WM-VHR260V-J WM-VHR260P-J	蒸気コイル仕様［型番末尾に「J」が付きます］蒸気コイルへの取付に対応する仕様です。給水配管、ヘッダに耐熱性の高い素材を使用しています。
オプション仕様	WM-VHR260V-B WM-VHR260P-B	給水ユニット別設置仕様（機内設置用）［型番末尾に「B」が付きます］標準仕様の給水ユニットは加湿器本体フレームに固定されますが、空調機内スペースや給水ユニットのメンテナンス等の理由により、給水ユニットを加湿器本体から離して空調機内へ設置する場合の仕様です。
オプション仕様	WM-VHR260V-C WM-VHR260P-C	給水ユニット別設置仕様（機外設置屋内用）［型番末尾に「C」が付きます］給水ユニットを空調機外に設置するために、給水ユニットを専用の給水ユニットボックスに収めた仕様です。
オプション仕様	WM-VHR260V-VB WM-VHR260P-VB	給水ユニットバイパスバルブ付仕様［型番末尾に「VB」が付きます］一時的に給水用電磁弁を介さず、バイパスさせて給水させる仕様です。
オプション仕様	WM-VHR260V-D WM-VHR260P-D WM-VHR130C-D WM-VHR195C-D WM-VHR260C-D	ドレンパン付仕様［型番末尾に「D」が付きます］加湿器にドレンパンと排水ホースを取り付け、所定部分へドレンを排水する仕様です。空調機の構造上等の理由で、ドレンをそのまま排水できない場合や、加湿器を上限2段以上とする場合に使用します。
オプション仕様	WM-VHR260V-F WM-VHR260P-F WM-VHR130C-F WM-VHR195C-F WM-VHR260C-F	気流方向逆仕様［型番末尾に「F」が付きます］空気条件・設置の関係上、加湿器風上側からメンテナンスを行う場合の仕様です。
オプション仕様	WM-VHR260P-TSS	TSS節水仕様［型番末尾に「TSS」が付きます］外気温湿度の変化に伴う加湿負荷の変動に追従し、加湿器本体への給水量を自動的に調整する節水システムです。 ※比例制御システム対応のWM-VHR260Pのみ対応可

導入施設例

オフィス
ホテル
老人福祉施設
大型商業施設・アリーナ・空港
ホール・集会場
学校（教室）
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
大型データセンター
サーバー室・通信機器室
クリーンルーム
恒温恒湿室
美術館・博物館（展示室）
半導体工場
その他工場
製薬工場

仕様

ON-OFF制御仕様

機種・型式	滴下浸透気化式加湿器 WM-VHRタイプ
対応制御方式	ON-OFF制御
加湿モジュール形式	WM-VHR260V
加湿フレーム奥行寸法	65mm×4列（260mm）
本体フレーム奥行寸法^※1	330mm
適用飽和効率^※2	91〜95%

※1：本体フレーム奥行寸法は、設置条件により異なる場合があります。

※2：適用飽和効率は、加湿モジュール形式に対する適用範囲を表し、使用条件により異なります。各加湿モジュール形式の最大飽和効率は加湿器通過面風速2.5m/sの値です。

比例制御システム対応

機種・型式	滴下浸透気化式加湿器 WM-VHRタイプ
対応制御方式	比例制御
加湿モジュール形式	WM-VHR260P
加湿モジュール奥行寸法	65mm×4列（260mm）
本体フレーム奥行寸法^※1	330mm
適用飽和効率^※2	91〜95%

※1：本体フレーム奥行寸法は、設置条件により異なる場合があります。

資料ダウンロード

カタログ

VHシリーズ（VHFタイプ/VRFタイプ/VHRタイプ）カタログ

サイズ：3.4 MB

仕様書

会員限定

資料名	サイズ(PDF)
	696.2 KB
	686.8 KB
	221.9 KB

施工要領書/取扱説明書

資料名	サイズ(PDF)
VHRタイプ施工要領書/取扱説明書	3.4 MB
