気化式加湿器
滴下浸透気化式加湿器VHFタイプ

機能・特長

概要

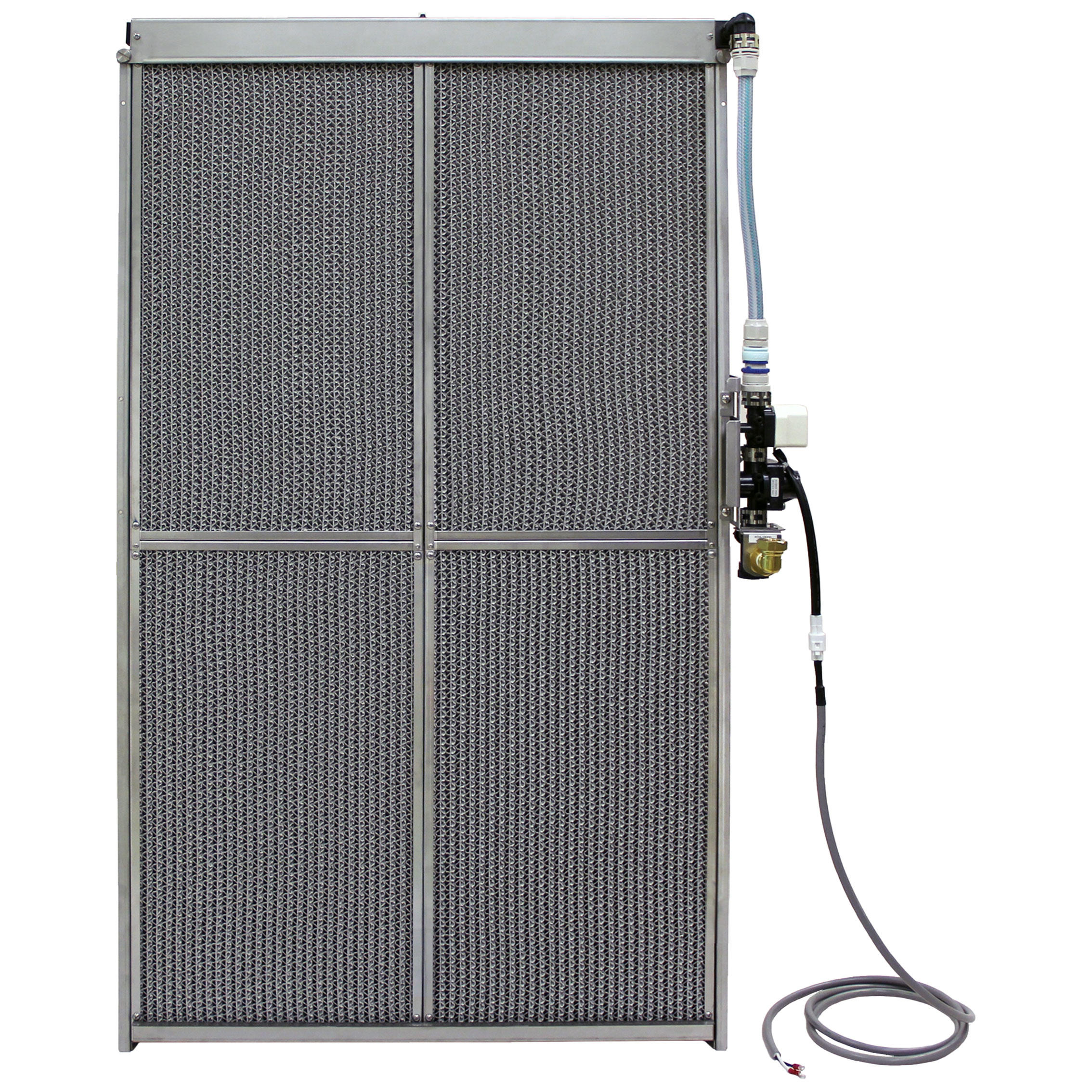

VHFタイプは、空調機加熱コイル二次側や、全熱交換器二次側に取り付けて、気流を通過させることにより加湿を行う気化式加湿器です。コイル寸法など空調機仕様に合わせて設計製作する受注生産品で、お客様の要望にあった加湿器を提供いたします。

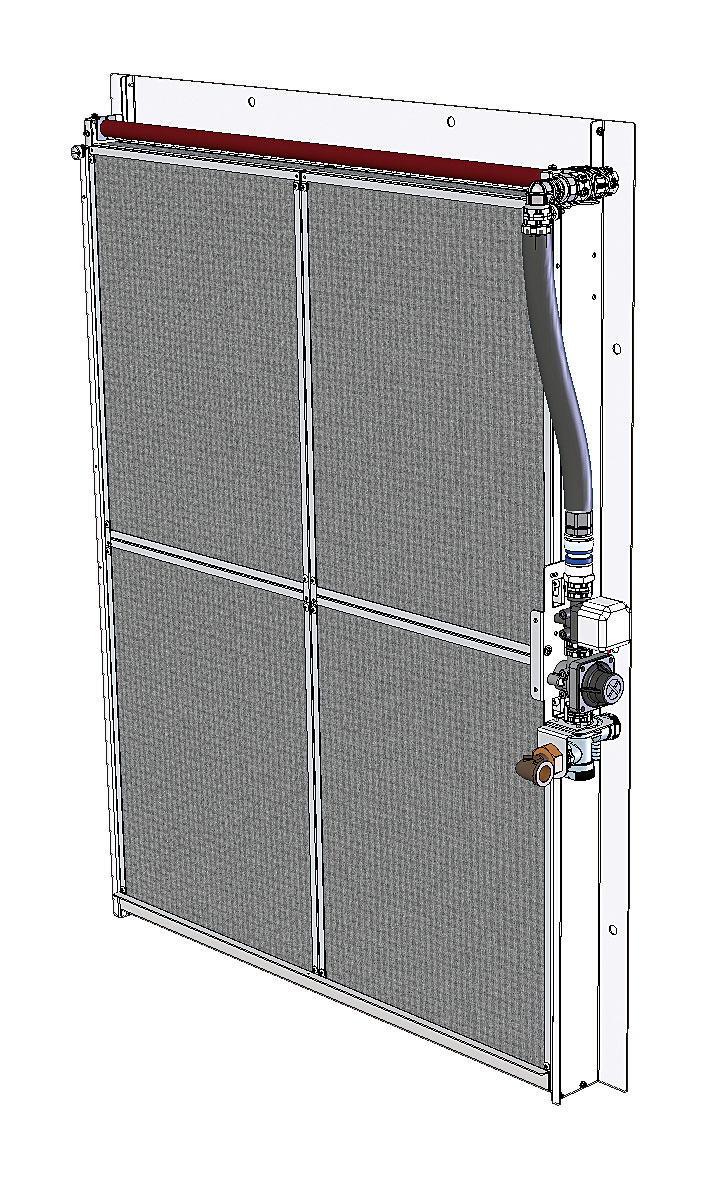

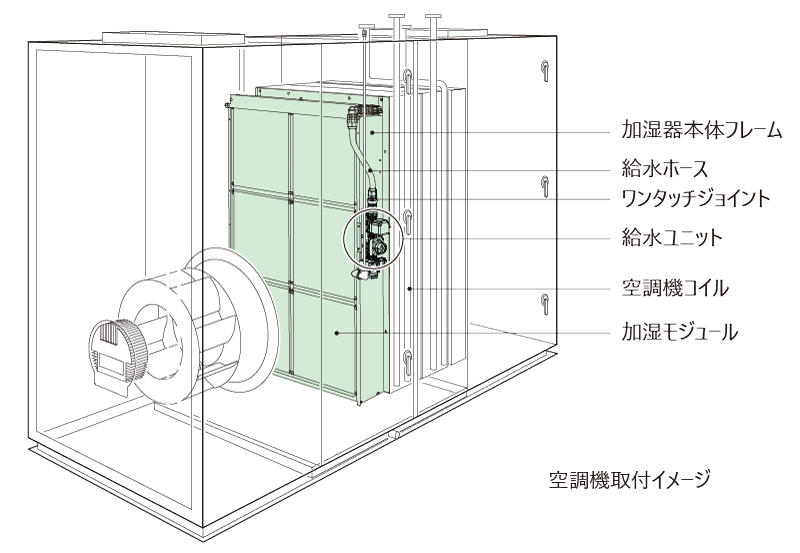

加湿モジュールおよび給水ヘッダをステンレス製フレームにおさめた本体と、減圧弁・電磁弁などを組み合わせた給水ユニットにより構成されています。

高飽和効率仕様（オプション仕様）

ステップ制御仕様（オプション仕様）

蒸気コイル仕様（オプション仕様）

給水ユニット別設置仕様/機内設置用（オプション仕様）

給水ユニット別設置仕様/機外設置屋内用（オプション仕様）

主な機能と特長

標準仕様で最大飽和効率86%まで対応！

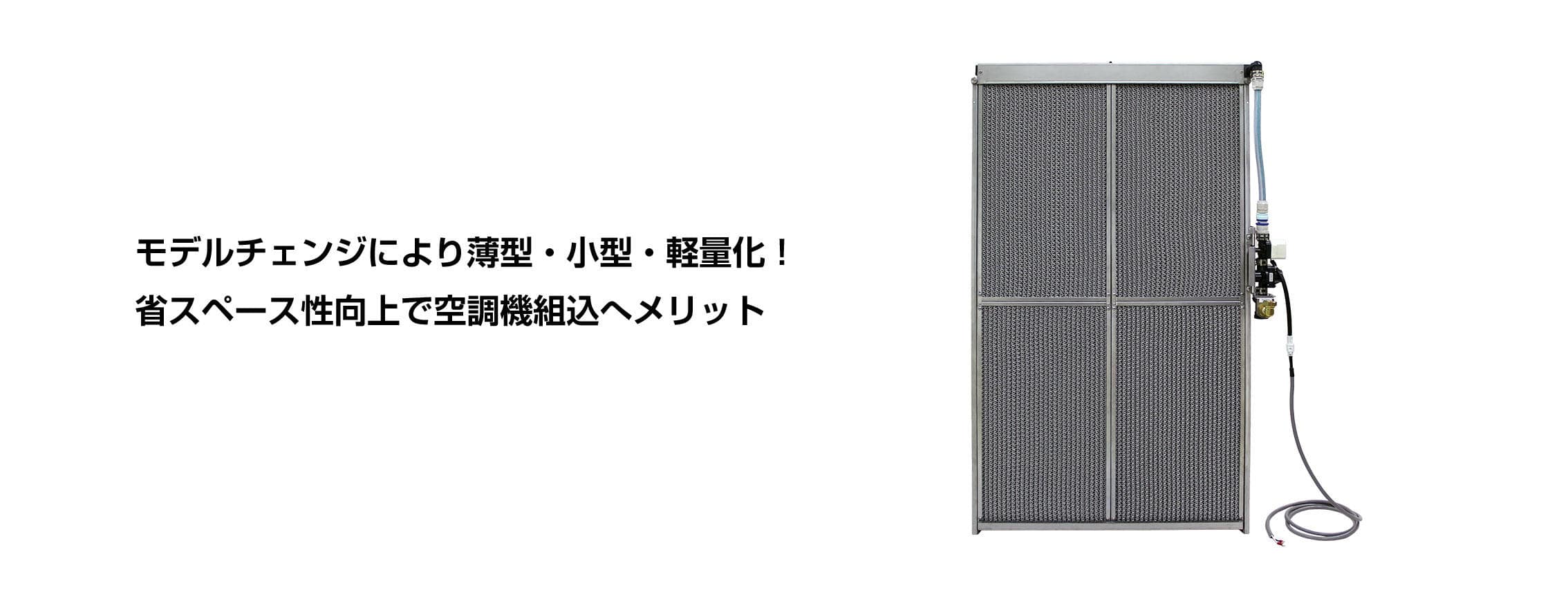

加湿モジュールに新素材「HSファイバー（PAT.P）」を採用。約10％の能力アップにより従来品に比べ薄型化。標準仕様にて最大飽和効率86%まで対応いたします。

給水ユニットを小型・軽量化

新開発の樹脂製の専用減圧弁・電磁弁から構成される「新給水ユニット」は、従来比で容積比31%、重量比27%と大幅な小型・軽量化(3kg→0.8kg)を実現。

給水フラッシングバルブ標準搭載

従来オプション仕様だった給水フラッシングバルブを給水ユニットへ標準搭載し、空調機ドレンパン上でのフラッシングが可能となりました。また、クイックジョイント採用による工具レス化など、構造変更により作業が簡便化されるなど、メンテナンス性が向上しています。

コイル寸法など空調機仕様に合わせて設計製作する受注生産品ですので、お客様の要望にあった加湿器を提供いたします。
加湿モジュールおよび給水ヘッダをステンレス製フレームにおさめた本体と、減圧弁・電磁弁などを組み合わせた給水ユニットにより構成されています。
飽和効率別に奥行寸法の異なる加湿モジュールを用意しており、容量に応じて選択します（飽和効率86％を超える場合については、オプションとして高飽和効率仕様をご用意しています）。
給水ユニットと給水ホースの接続にはワンタッチジョイントを採用。後々のメンテナンスや交換を配慮し、加湿モジュールは工具レスで本体フレームから取り外すことができる構造です。
ご使用条件をお知らせください。弊社にて選定のうえ速やかにご回答いたします。

ラインナップ

区分	商品名・型番	仕様・概要
標準	WM-VHF50 WM-VHF60 WM-VHF70 WM-VHF80 WM-VHF85	ON-OFF制御
オプション仕様	WM-VHF95	高飽和効率仕様低温高湿な吹出が可能なタイプで、飽和効率95％まで対応します。室内顕熱負荷の高い空調や設定湿度の高い試験室などで有効です。ステップ制御仕様にも対応可能です。

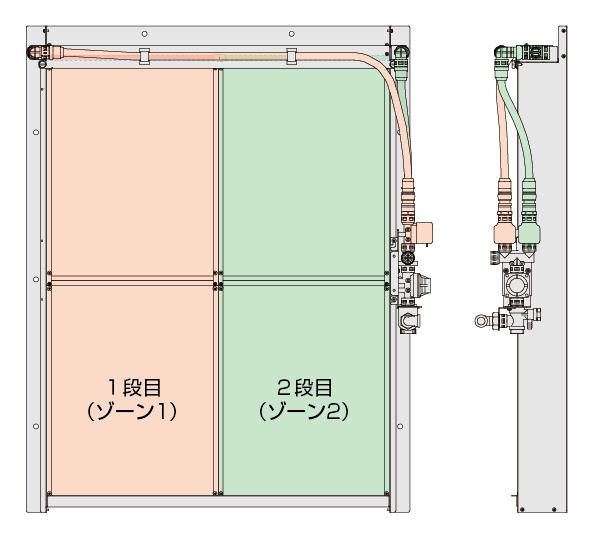

オプション仕様	WM-VHF50-S＊～WM-VHF85-S＊	ステップ制御仕様［型番末尾に「ST」「SS」「SC」「SF」が付きます］加湿器を気流方向に対し前後左右に分割し、ゾーンごとに並列や直列に給水制御するもので、制御・ステップ数の組み合わせによる7種類をラインナップしています。冬期暖房時と中間期で生じる必要飽和効率の変動に対応し、「加湿過多」や「ハンチング」を抑え、安定した加湿が行えます。
オプション仕様	WM-VHF50-J～WM-VHF85-J	蒸気コイル仕様［型番末尾に「J」が付きます］高温の蒸気が供給されるため、耐熱性部材で構成されています。加湿器本体と給水ユニットの接続を、従来の「軟銅管」から「断熱材付給水ホース」に変更しています。

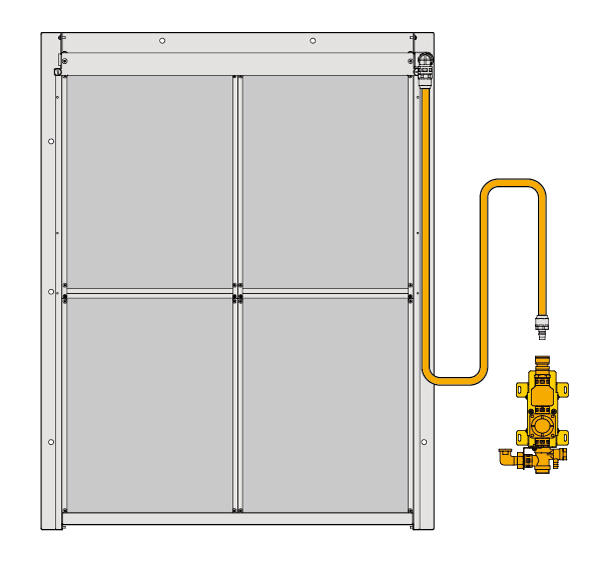

オプション仕様	WM-VHF50-B～WM-VHF85-B	給水ユニット別設置仕様（機内設置用）［型番末尾に「B」が付きます］標準仕様の給水ユニットは加湿器本体フレームに固定されますが、空調機内スペースや給水ユニットのメンテナンス等の理由により、給水ユニットを加湿器本体から離して空調機内へ設置する場合の仕様です。

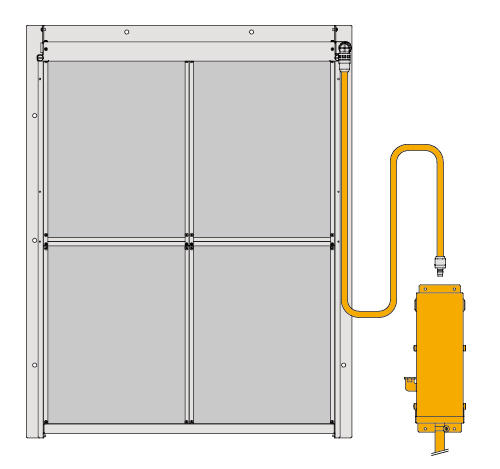

オプション仕様	WM-VHF50-C～WM-VHF85-C	給水ユニット別設置仕様（機外設置屋内用）［型番末尾に「C」が付きます］給水ユニットを空調機外に設置するために、給水ユニットを専用の給水ユニットボックスに収めた仕様です。
オプション仕様	WM-VHF50-VB～WM-VHF85-VB	給水ユニットバイパスバルブ付仕様［型番末尾に「VB」が付きます］一時的に給水用電磁弁を介さず、バイパスさせて給水させる仕様です。
オプション仕様	WM-VHF50-D～WM-VHF85-D	ドレンパン付仕様［型番末尾に「D」が付きます］加湿器にドレンパンと排水ホースを取り付け、所定部分へドレンを排水する仕様です。空調機の構造上等の理由で、ドレンをそのまま排水できない場合や、加湿器を上限2段以上とする場合に使用します。
オプション仕様	WM-VHF50-F～WM-VHF85-F	気流方向逆仕様［型番末尾に「F」が付きます］空気条件・設置の関係上、加湿器風上側からメンテナンスを行う場合の仕様です。

導入施設例

オフィス
ホテル
老人福祉施設
大型商業施設・アリーナ・空港
ホール・集会場
学校（教室）
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
大型データセンター
サーバー室・通信機器室
クリーンルーム
恒温恒湿室
美術館・博物館（展示室）
その他工場
製薬工場

仕様

標準仕様

機種・型式	滴下浸透気化式加湿器 WM-VHFタイプ
基本型番	WM-VHF50	WM-VHF60	WM-VHF70	WM-VHF80	WM-VHF85
適用飽和効率^※	1～55%	56～63%	64～73%	74～80%	81～86%
加湿モジュール奥行寸法	50mm	65mm	80mm	100mm	130mm
本体フレーム奥行寸法	75mm	90mm	105mm	130mm	160mm
定格電源	単相 AC200V（50/60Hz）
定格消費電力	7W（給水用電磁弁1個あたり）

※適用飽和効率は加湿器基本型番に対する適用範囲を表し、使用条件により異なります。各基本型番の最大飽和効率は加湿器通過面風速2.5m/sの値です。

高飽和効率仕様

機種・型式	滴下浸透気化式加湿器 WM-VHFタイプ【高飽和効率仕様】
基本型番	WM-VHF95
適用飽和効率^※	87～95%
加湿モジュール奥行寸法	195mm
本体フレーム奥行寸法	230mm
定格電源	単相 AC200V（50/60Hz）
定格消費電力	7W（給水用電磁弁1個あたり）
