滴下浸透気化式加湿器VDFタイプ

TOP
気化式加湿器

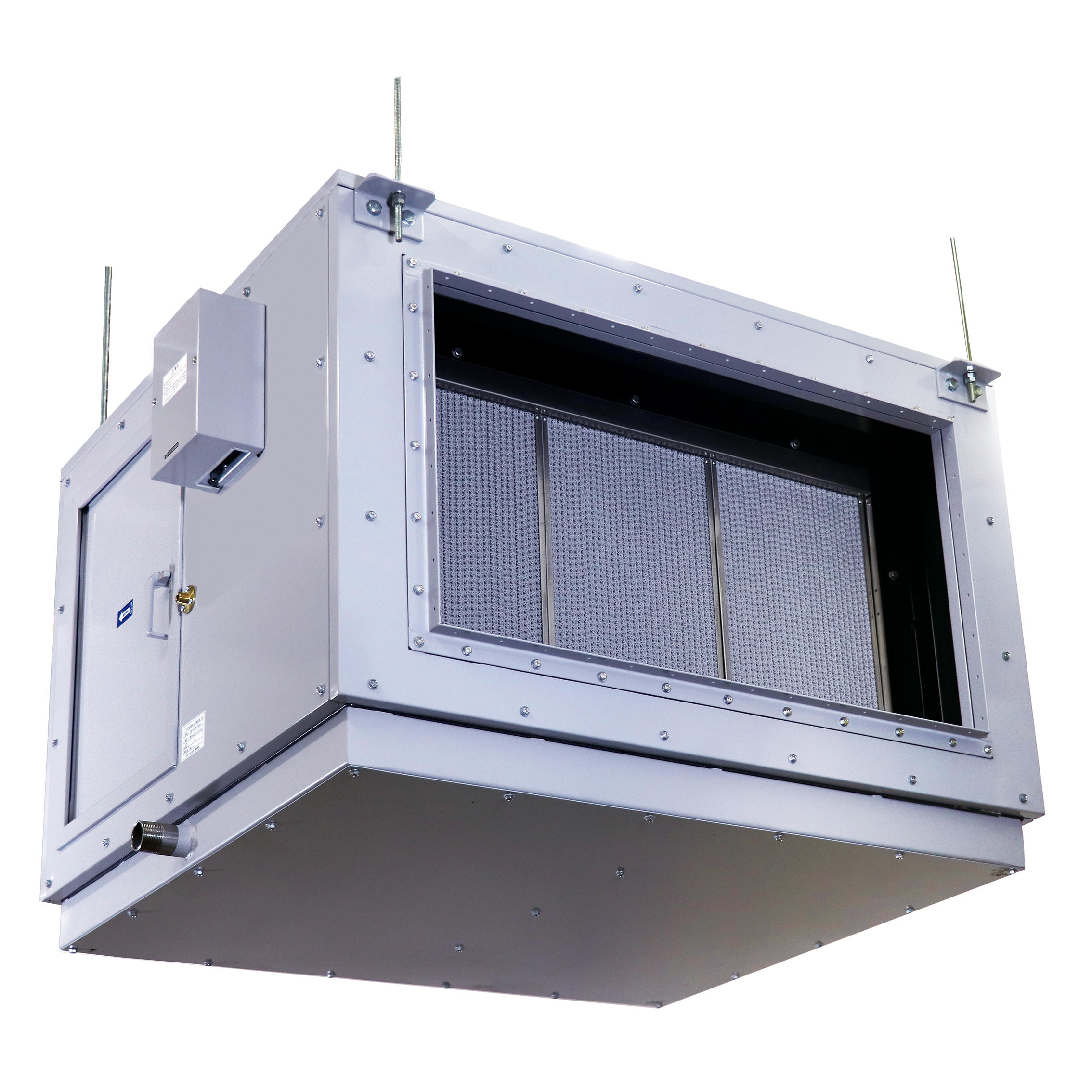

滴下浸透気化式加湿器VDFタイプ

機能・特長

概要

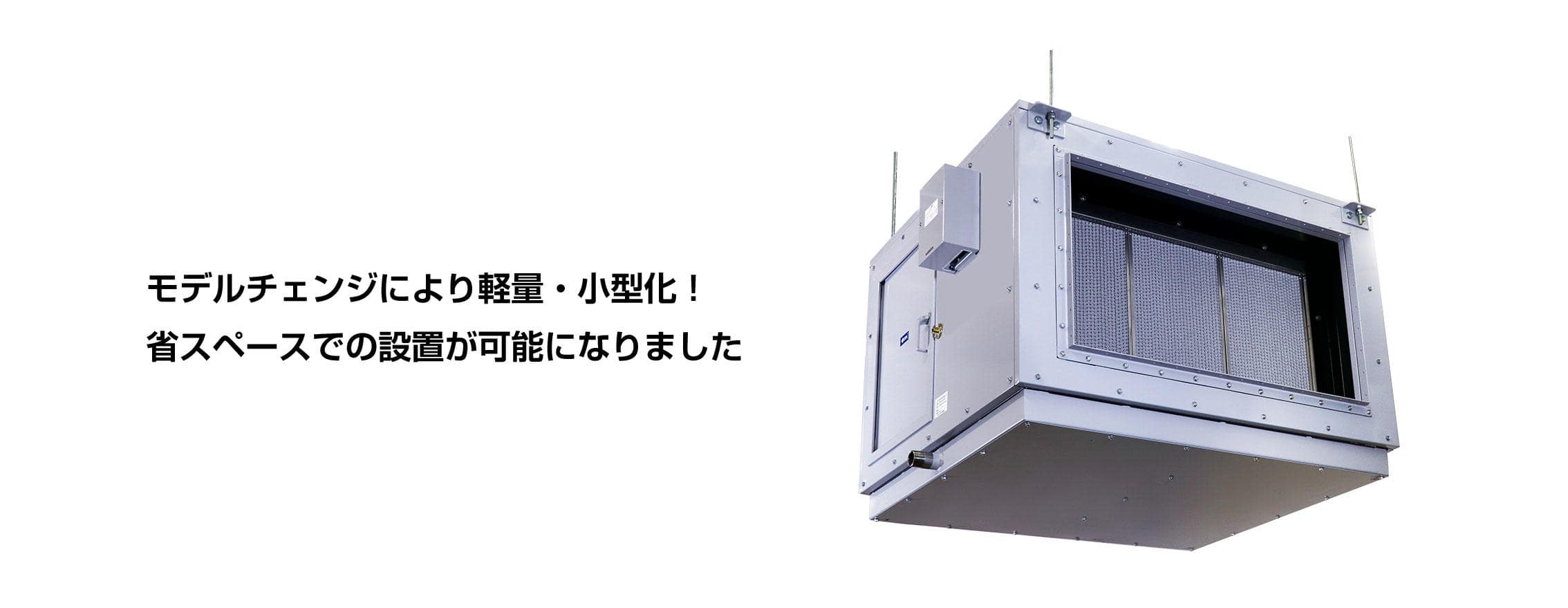

VDFタイプは空調機械室などに天吊または床置で取り付け、パッケージエアコン・全熱交換器などの吹出後にダクト接続して気流を通過させることにより加湿を行う気化式加湿器です。一般建築ではアトリウムやアミューズメント施設などへご検討いただけます。

加湿器本体は、加湿モジュール・給水ユニット・本体内配管・ドレンパン・断熱材・電装ボックスがあらかじめセットアップされています

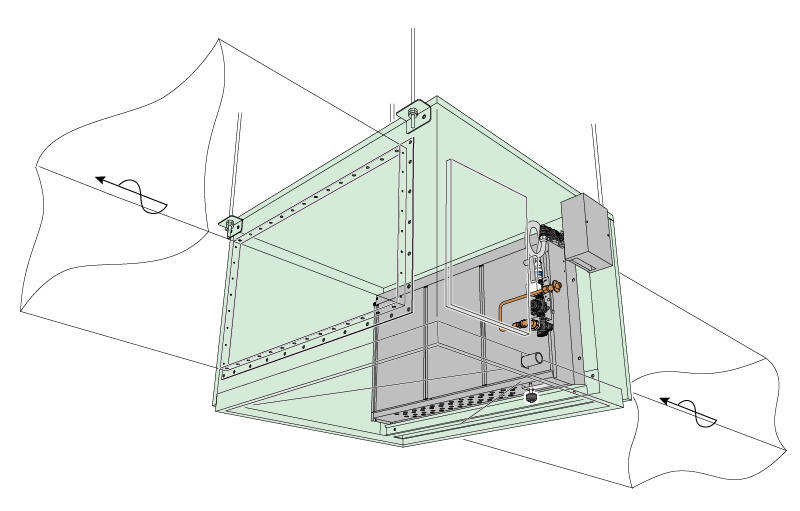

ダクト接続イメージ

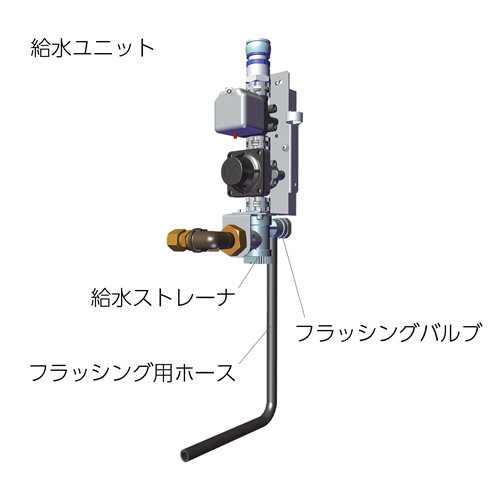

給水ユニットに「フラッシングバルブ（ホース付）」と「給水ストレーナ」を内蔵

床置仕様（オプション仕様）

屋外設置仕様（オプション仕様）

分割搬入仕様（オプション仕様）

主な機能と特長

給水ヘッダケースの固定にローレット付ビス、給水ホースにはワンタッチジョイントを採用。これにより、加湿モジュールの取り外しが工具レスで行えるようになりました。
一般建築では大規模商業施設、ホール、劇場、工場など生産施設の大空間の加湿用として、またデータセンターなどにもご検討いただけます。データセンター、半導体工場、印刷工場、OA機器が多い一般事務室など室内発生顕熱が大きく、冬期でも冷房が必要な場所では気化式加湿器の気化冷却作用により冷房負荷を軽減し、省エネルギーにつながります。
外部信号出力機能を標準で装備していますので、ドレンパン高水位検知による運転停止機能や、加湿運転および異常の外部信号（無電圧）取り出しが可能です。
チャンバボックスに必要な機能をアッセンブルしていますので、設計・検討時間が短縮できます。また現場での追加手配や追加工事は最小限。施工後の責任範疇も明確になります。
給水ユニットに「フラッシングバルブ（ホース付）」と「給水ストレーナ」を内蔵。加湿シーズンイン時のメンテナンス作業が従来品よりも簡易化されました。
オプションとして「屋外設置仕様」や全熱交換ユニット接続に適した「床置仕様」など、用途に応じた仕様を用意しています。

VDFタイプの使用例

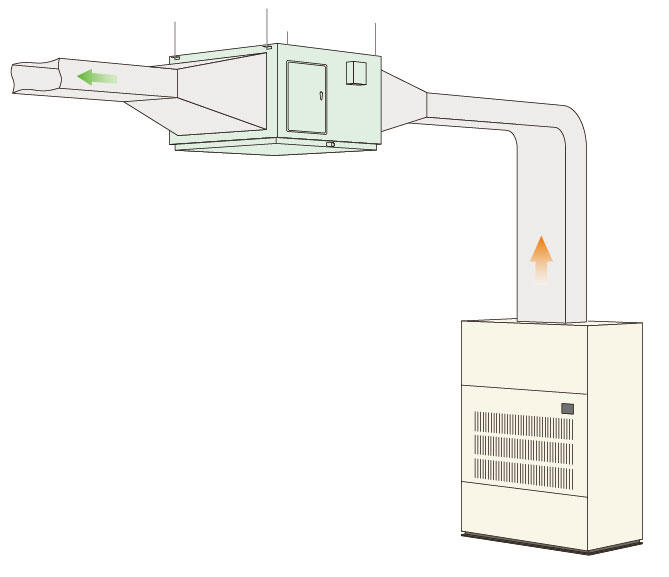

床置パッケージエアコンの2次側に接続

外気処理用途などパッケージ内組込の加湿器では必要加湿量を満足できない場合でも、VDFタイプなら高い飽和効率への対応が可能ですので、確実な加湿が行えます。

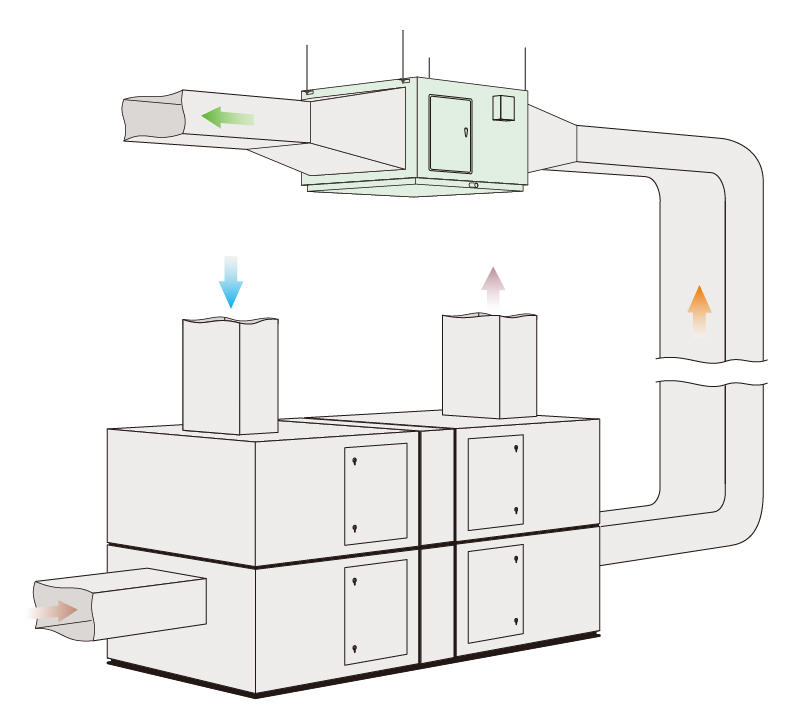

全熱交換ユニットの2次側に接続

処理風量の大きい全熱交換ユニットのSA側ダクトに接続し加湿を行います。全熱交換後の低温空気に加湿を行ってもダクト内を結露させることがありません。

※室内条件によっては、適用飽和効率の高い型番を用いても条件を満足できない場合があります。

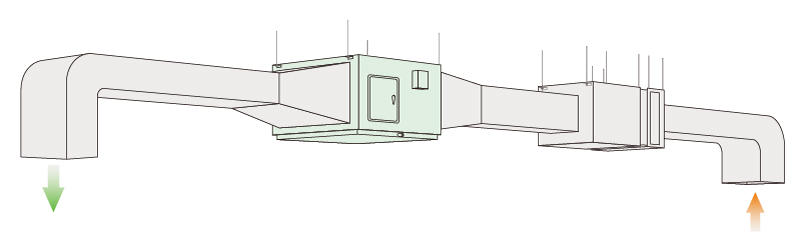

室内循環加湿（室内直接加湿）

加湿用のラインファンとダクト接続して単独加湿を行います。空調機の運転モードに左右されない確実な加湿が可能です。ファン風量を少なく設定するためにも、適用飽和効率の高い型番（VDF70・VDF80）が適します。

※加湿器とファンとの連動、アフターラン運転回路等詳細につきましては都度お問い合わせください。

※気流入口側やファン吸込側にプレフィルタ等の設置が必要になります。

ラインナップ

区分	商品名・型番	仕様・概要
標準	WM-VDF50 WM-VDF70 WM-VDF80	-

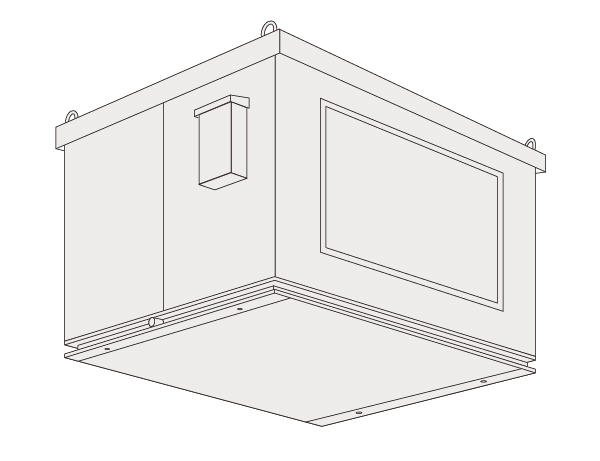

オプション仕様	WM-VDF50-V WM-VDF70-V WM-VDF80-V	床置仕様全熱交換ユニットのSA側出口への設置や、重さやスペース等の制限がある場合に対応する仕様。

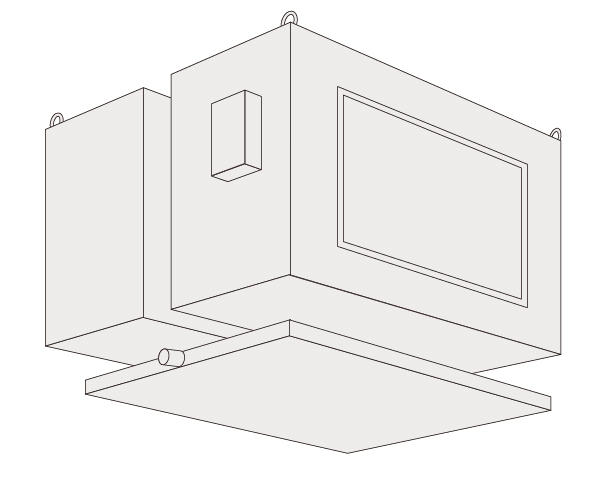

オプション仕様	WM-VDF50-O WM-VDF70-O WM-VDF80-O	屋外設置仕様屋外設置に対応する屋根付き仕様。点検扉のハンドルや、各種ビス等をSUS製とし、耐食性を高めています。 ※塩害仕様、凍結防止仕様には対応しておりません。

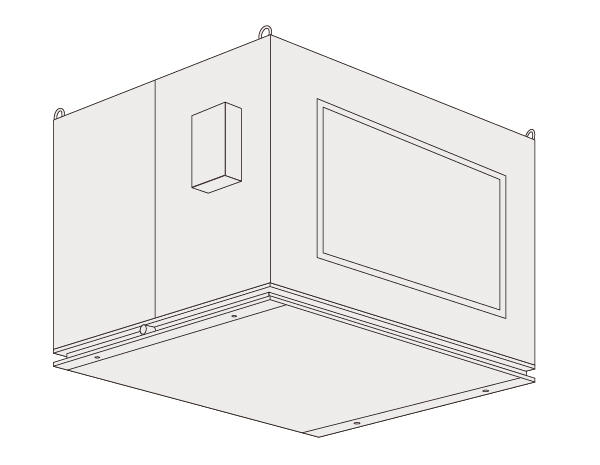

オプション仕様	WM-VDF50-D WM-VDF70-D WM-VDF80-D	分割搬入仕様既設改修現場等の搬入間口に制限がある場合に、3分割して搬入し、現地で組み立て施工する仕様。

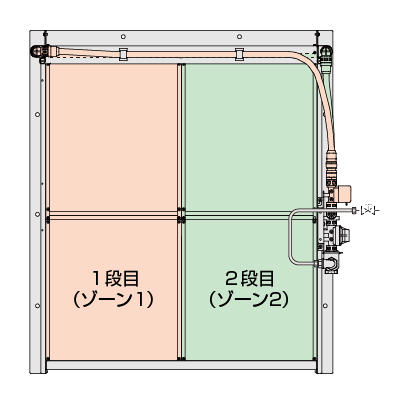

オプション仕様	WM-VDF50-S WM-VDF70-S WM-VDF80-S	ステップ制御仕様加湿器を気流方向に対し左右に分割し、ゾーンごとに給水制御する仕様。

導入施設例

オフィス
大型商業施設・アリーナ・空港
ホール・集会場
サーバー室・通信機器室
美術館・博物館（展示室）
半導体工場
その他工場
製薬工場
ロジスティクスセンター

仕様

機種・型式	滴下浸透気化式加湿器 WM-VDFタイプ
基本型番	WM-VDF50	WM-VDF70	WM-VDF80
加湿モジュール奥行寸法	50mm	80mm	100mm
適用飽和効率^※1	1～55%	56～73%	74～80%
定格電源	単相 AC200V（50/60Hz）
定格消費電力	7W

※1：適用飽和効率は、基本型番に対する適用範囲を表します。各基本型番の最大飽和効率は加湿器面風速2.5m/s時の値を表し、使用条件により異なります。

※本加湿器は受注生産品です。
