機能・特長
概要

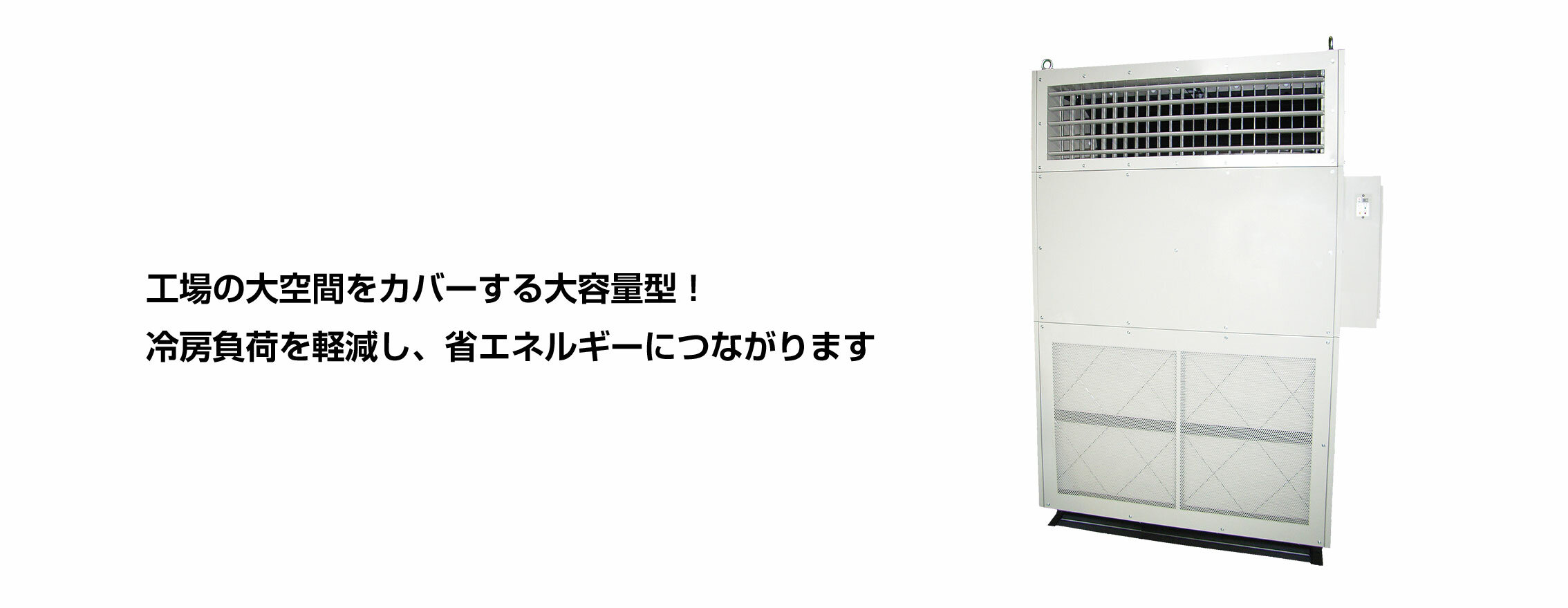

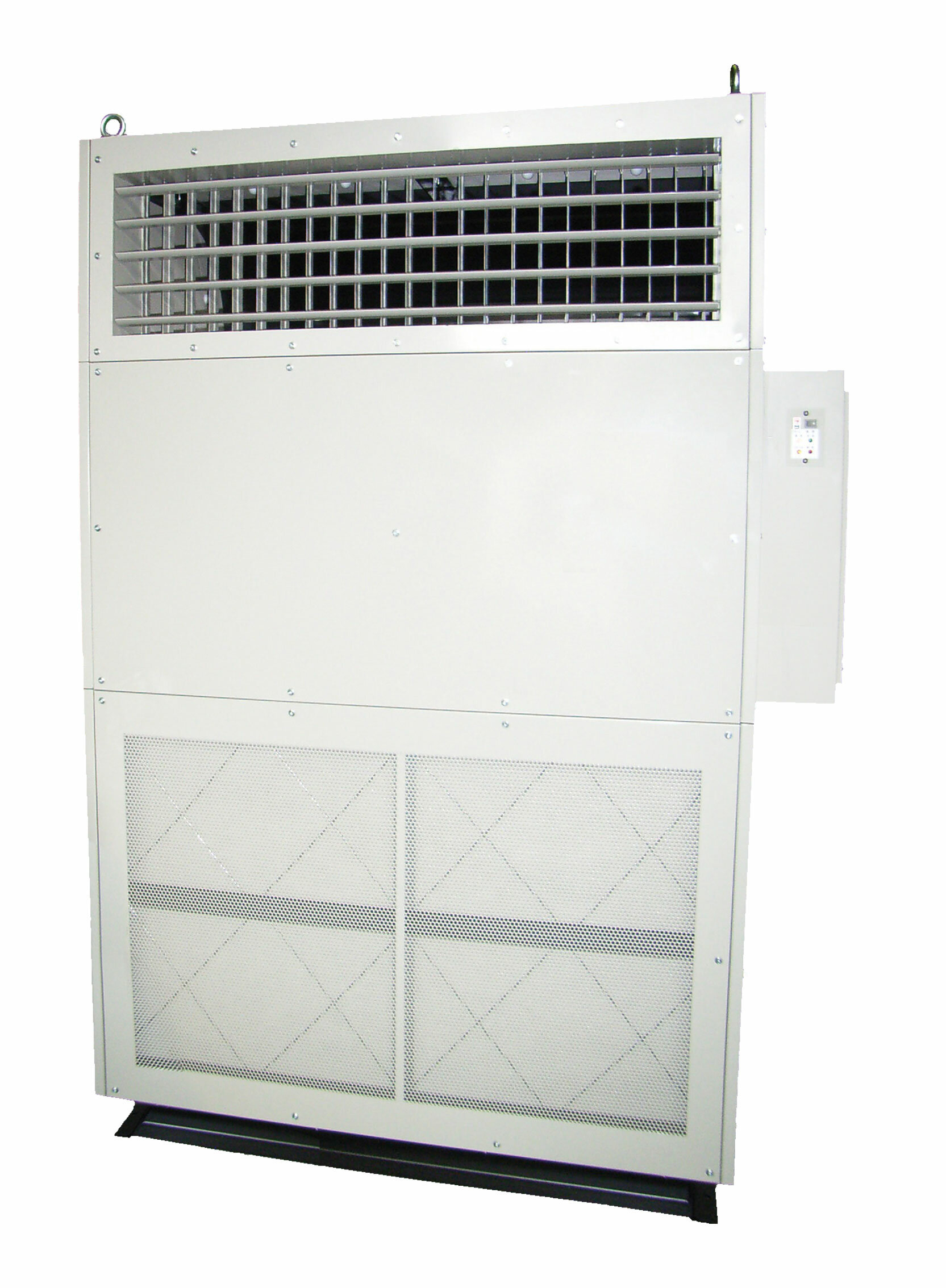

VDD-Fタイプは室内の床面に単独に設置して使用する室内直接加湿の床置型気化式加湿器です。空気のもつ顕熱を水分の気化蒸発に利用するため消費電力が少なく、顕熱負荷の大きい室内では冷房負荷の軽減となり省エネルギーにつながります。
ケーシング内に加湿モジュール、給水ヘッダ、ドレンパン、ファン、エアフィルタが組み込まれています

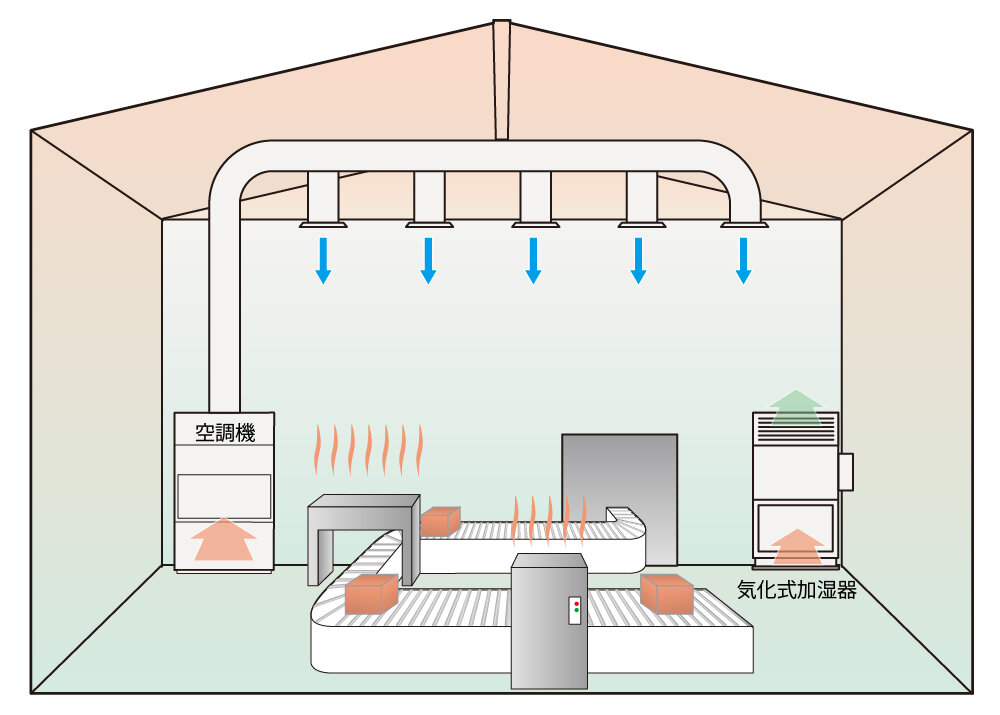

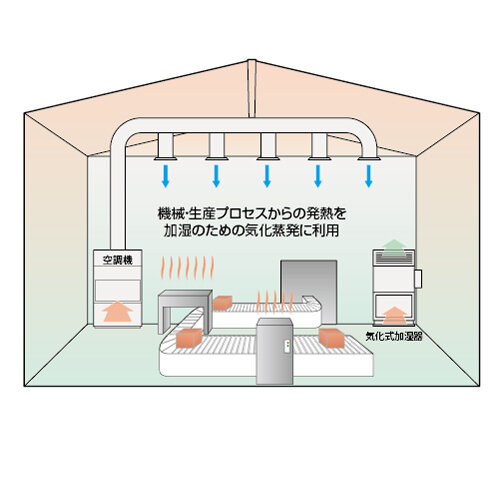

機械・生産プロセス等の機器から発生する熱を水の気化蒸発に利用するため、冷房負荷を軽減し省エネルギーにつながります
主な機能と特長
- 室内の空気を吸い込み、加湿した空気を室内に送り出す直接加湿なので、空調機の冷暖運転や風量変動に左右されずに確実な加湿が得られます。
- 単独運転の気化式としては大容量となる20～40kg/hの3型番を用意しています。1台で工場の広い空間をカバーします。
- 加湿のための特別な熱源を必要とせず、工場内の機械・生産ライン等から発生する無効な熱を、水の気化蒸発に利用するため、冷房負荷を軽減し省エネルギーにつながります。
ラインナップ
| 区分 | 商品名・型番 | 仕様・概要 |
|---|---|---|
| 標準 | WM-VDD130F-067BVE WM-VDD130F-097BVE WM-VDD130F-132BVE |
50Hz対応 |
| 標準 | WM-VDD130F-067BVW WM-VDD130F-097BVW WM-VDD130F-132BVW |
60Hz対応 |
※ダクト接続仕様も対応可能です。詳しくはお問い合わせください。
導入施設例
-
大型データセンター
-
その他工場
仕様
| 機種・型式 | 滴下浸透気化式加湿器 WM-VDD-Fタイプ | 加湿器型番 | 50Hz | VDD130F-067BVE | VDD130F-097BVE | VDD130F-132BVE |
|---|---|---|---|---|
| 60Hz | VDD130F-067BVW | VDD130F-097BVW | VDD130F-132BVW | |
| 標準加湿能力 | 吸込空気温湿度25℃・40%RH | 21.0kg/h | 30.4kg/h | 41.9kg/h |
＊標準加湿能力は定格風量時の値です。 標準加湿能力は吸込空気条件により変化しますので、吸込空気条件が異なる場合は仕様書の加湿能力線図でご確認ください。 |
| 定格風量 | 6,000m³/h | 8,700m³/h | 12,000m³/h | |
| 運転音 | 66dB（A） | 72dB（A） | 76dB（A） | |
| 定格電源 | 三相 200V（50/60Hz） | |||
| 定格消費電力 | 1.25/1.15kW | 1.95/1.70kW | 2.85/2.65kW | |
| 定格電流値 | 6.1/5.8A | 9.5/8.5A | 14/13A | |
