機能・特長
概要
てんまい加湿器VCJタイプは本体を天井内に設置し、吸込・吹出口となる化粧グリルを天井面に取り付けて使用する天埋カセット型気化式加湿器です。室内空気を吸込み、加湿した高湿空気を吹き出す室内直接加湿のため、空調方式や空調機の運転に左右されずに加湿可能です。

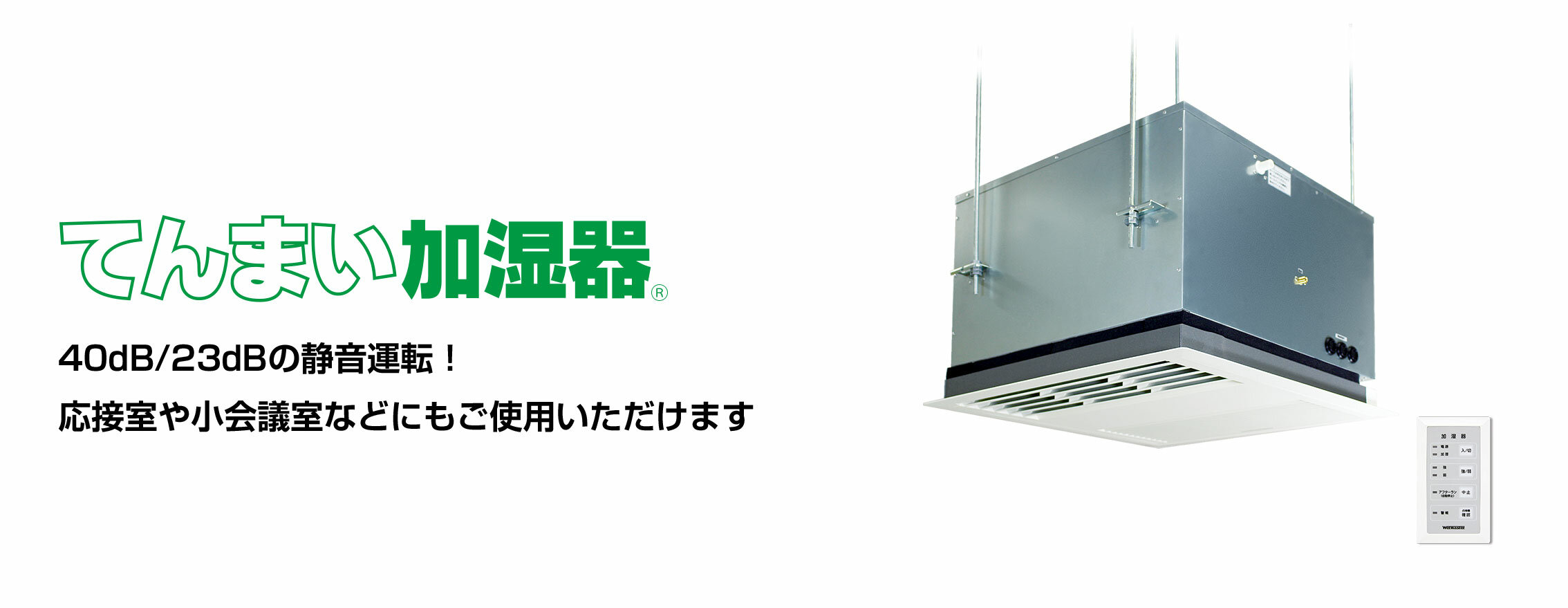

「てんまい加湿器」VCJ2201/VCJ2201A

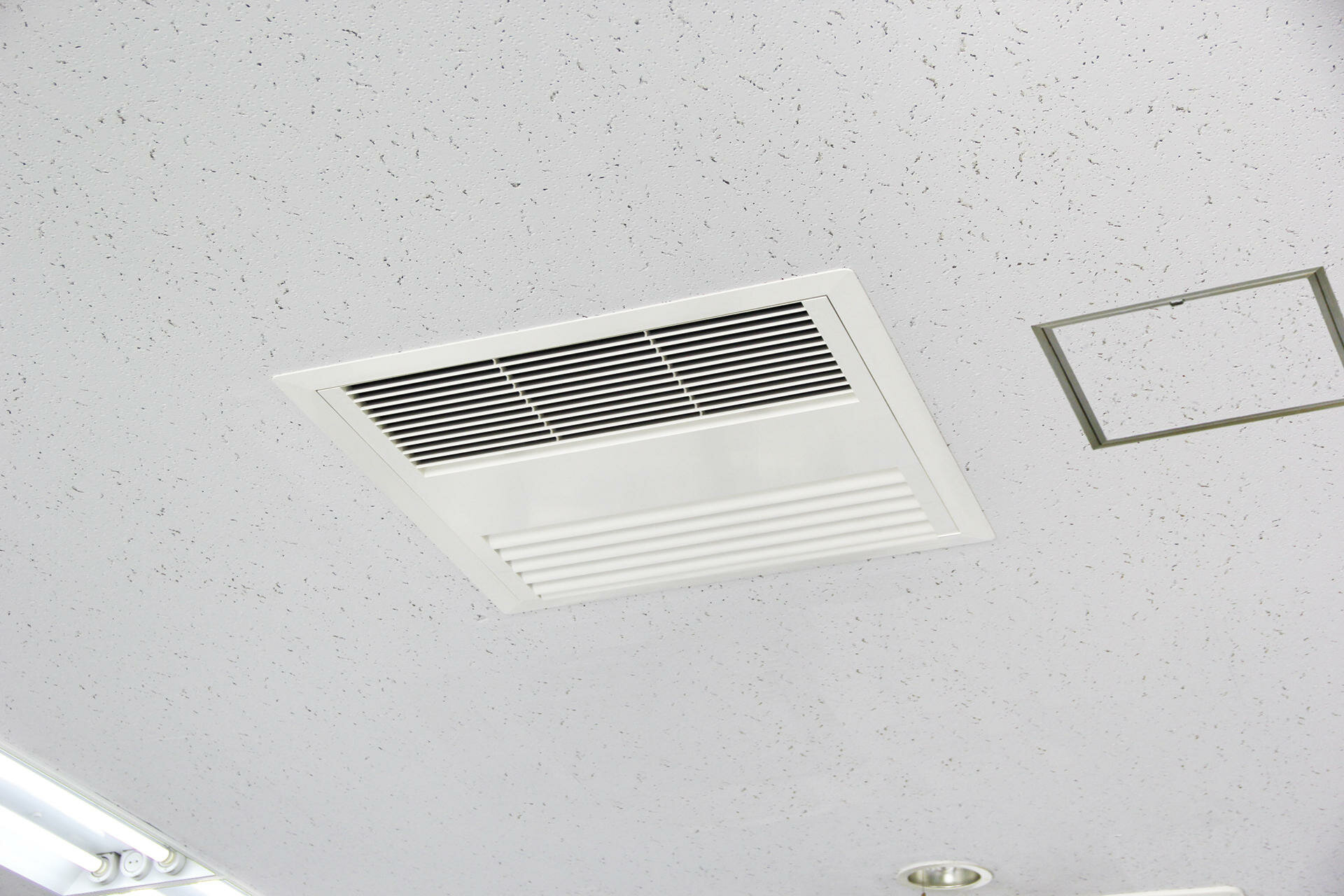

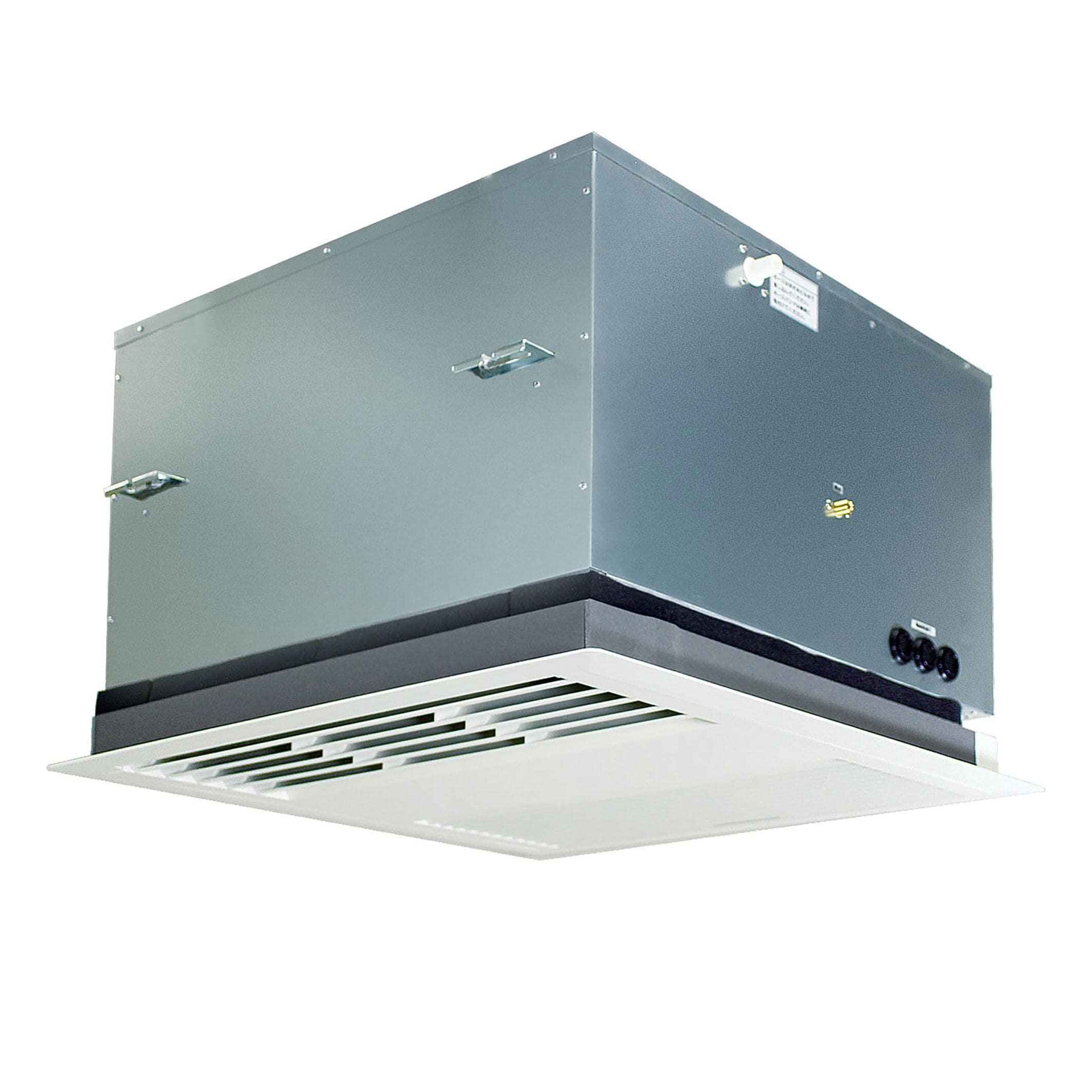

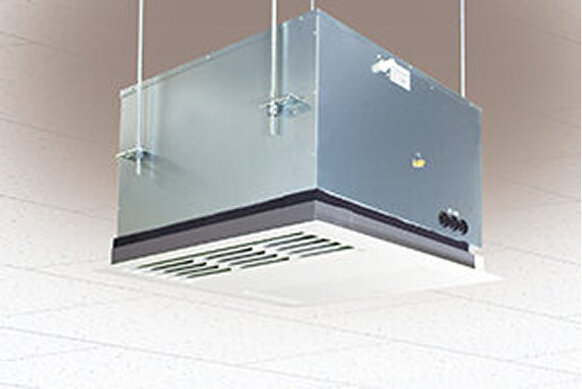

天井面への設置イメージ
天井面への設置イメージ

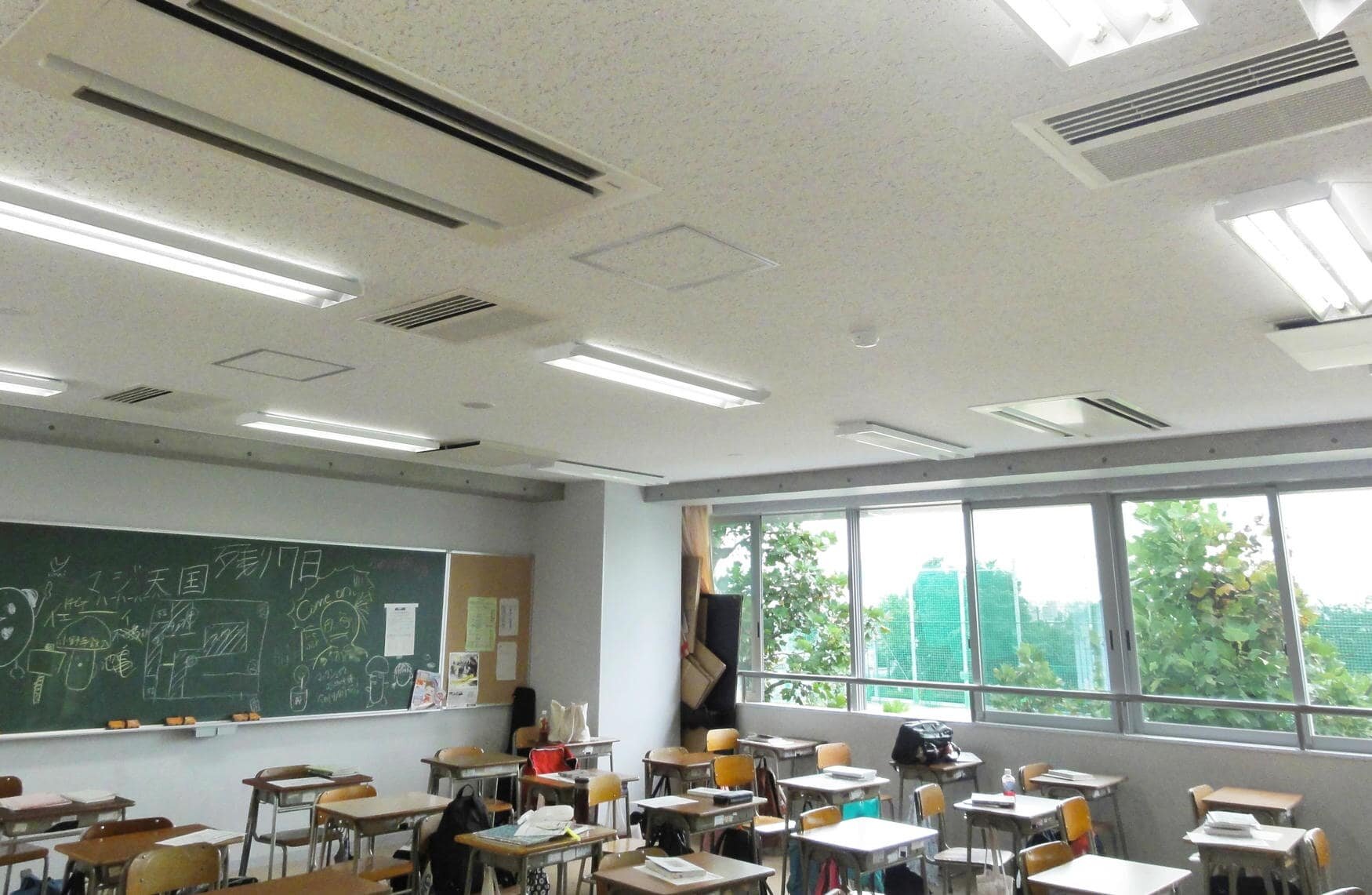

学校（教室）への設置イメージ

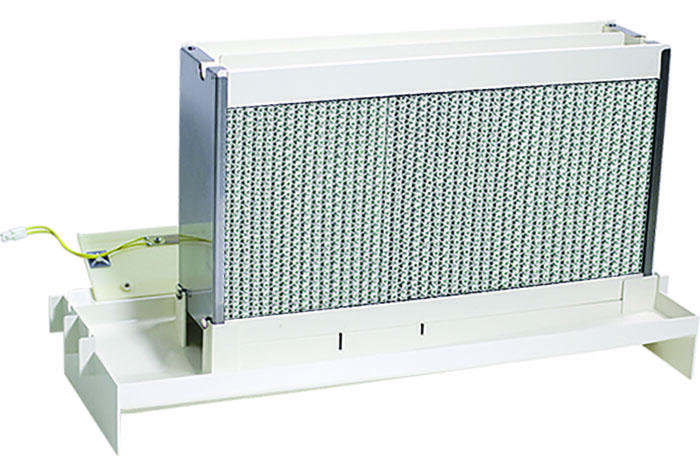

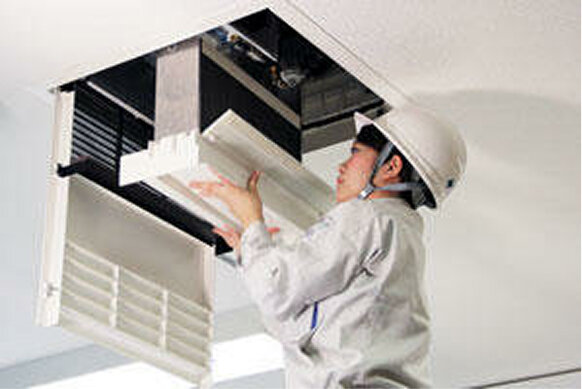

加湿モジュール

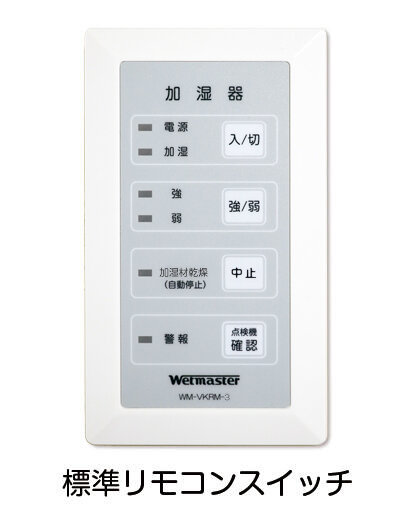

リモコンスイッチ（標準）

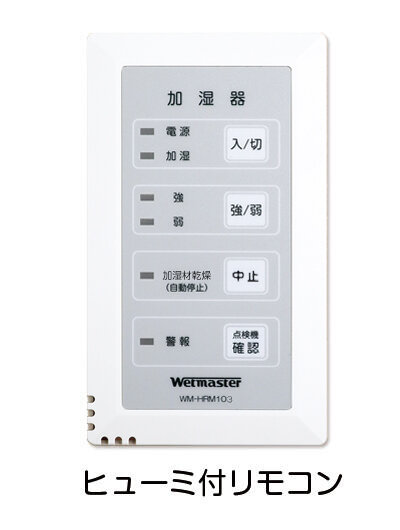

ヒューミ付リモコン
主な機能と特長
- 従来オプション仕様であった「ドレン排水用ポンプ」を本体内に標準で装備。現場での組み立て作業が不要となり施工性が向上いたしました。
- 二連電磁弁（給水遮断弁）の採用により給水システムの安全性がさらに向上しました。
- 新たに緊急停止機能付仕様をラインナップ。緊急停止指令信号の入力により加湿器運転の停止が可能です。
- ドレンパン高水位検知、排水異常検知、電磁弁リーク検知、漏水検知など、漏水防止対策は万全です。
- 室内空気に直接加湿するので、空調機の冷暖運転や風量変動に左右されず確実に加湿します。
- 加湿のための特別な熱源を必要とせず、室内の発熱・天井付近の無効な熱を水の気化蒸発に利用するので省エネになります。
- 滞水のないドレンパン構造と定時乾燥機能（加湿モジュールの強制乾燥）により衛生的にご使用いただけます。
VCJタイプ導入のメリット

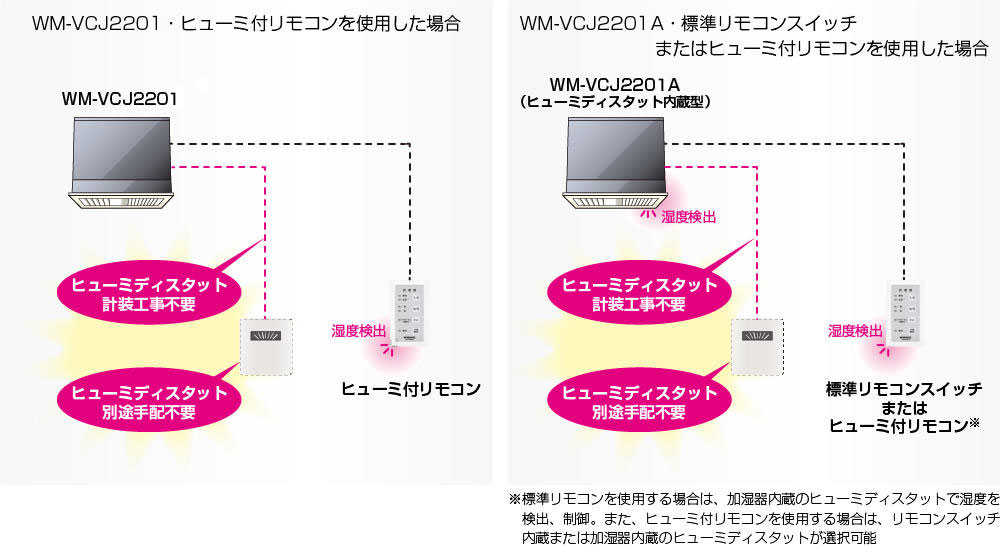

1.ヒューミディスタット機能追加により現地計装工事が省力化
従来、ヒューミディスタットは加湿器とは別に手配が必要であったことから、ユーザーによる別途手配や現地計装工事の必要があり、手間となっていました。しかし、今回の追加ラインナップにより、これらの手間を軽減するとともに、組み合わせによる設計自由度の向上を実現。てんまい加湿器がさらに使いやすくなりました。
2.一般オフィスに「てんまい加湿器」を設置すると
空調機組込型気化式加湿器の場合
空調機組込型気化式加湿器の場合
能力線図
- 加湿能力線図読み取り例①：吸込空気条件23℃・40％RH時の加湿能力2.2kg/h（標準加湿能力）
- 加湿能力線図読み取り例②：吸込空気条件 22℃・50％RH時の加湿能力1.75kg/h
※加湿能力線図は、加湿器吸込空気の温湿度に対する加湿能力の変化（強運転）を表したものです。
※弱運転の能力は、強運転に対し50Hzで約55％、60Hzで約50％となります。
※室内空気の設計温湿度から1台あたりの加湿能力を読みとり、必要加湿量に応じた台数を選定してください。なお、天井付近の空気温度は一般に呼吸線より1～3℃高くなりますのでこれを考慮して選定してください。

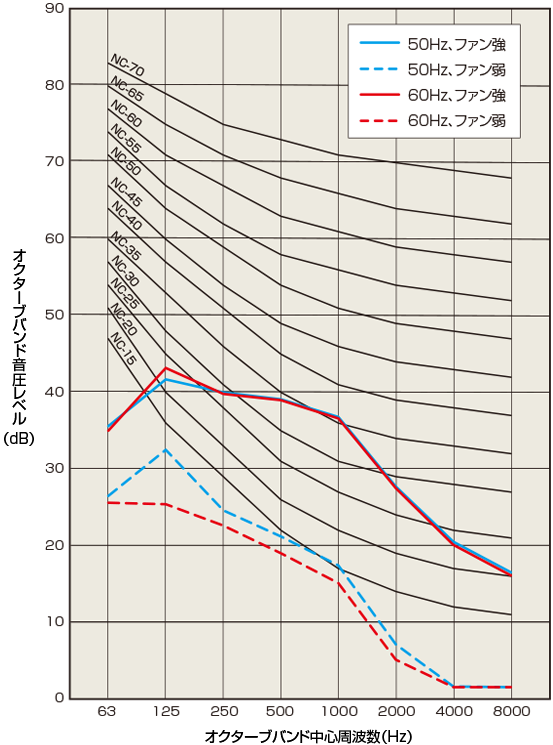

NC曲線
- 東京都立産業技術研究センター、無響室にて測定（温度：24℃、湿度：38％、気圧：1018hPa 2021依物光第523号）
- 化粧グリル表面中心より1.5mの距離で測定
※このデータは無響室で測定したもので、部屋の状態によっては反響などにより若干高くなることがあります。
ラインナップ
加湿器
| 区分 | 商品名・型番 | 仕様・概要 |
|---|---|---|
| 標準 | てんまい加湿器 WM-VCJ2201 | 標準リモコンスイッチ（WM-VKRM-3）付属 ※オプション品のヒューミ付リモコンに変更可 |
| 標準 | てんまい加湿器 WM-VCJ2201A | ヒューミディスタット内蔵型 標準リモコンスイッチ（WM-VKRM-3）付属 ※オプション品のヒューミ付リモコンに変更可 |
| オプション仕様 | てんまい加湿器 WM-VCJ2201E | 緊急停止機能付仕様 標準リモコンスイッチ（WM-VKRM-3）付属 ※オプション品のヒューミ付リモコンに変更可 |
| オプション仕様 | てんまい加湿器 WM-VCJ2201AE | 緊急停止機能付仕様、ヒューミディスタット内蔵型 標準リモコンスイッチ（WM-VKRM-3）付属 ※オプション品のヒューミ付リモコンに変更可 |
オプション品
| 商品名・型番 | 仕様・概要 |
|---|---|
| ヒューミ付リモコン WM-HRM103 | ヒューミディスタット機能内蔵型 |
導入施設例
-
オフィス
-
ホテル
-
老人福祉施設
-
小型店舗
-
大型商業施設・アリーナ・空港
-
ホール・集会場
-
学校（教室）
-
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
-
ロジスティクスセンター
仕様
標準仕様
| 機種・型式 | 滴下浸透気化式加湿器 WM-VCJタイプ | |
|---|---|---|
| 型番・商品名 | WM-VCJ2201「てんまい加湿器」 | |
| 標準加湿能力 | ファン強 | 2.2/2.2kg/h（50/60Hz） |
| ファン弱 | 1.2/1.1kg/h（50/60Hz） | |
| ＊上記は、 ファン強：吸込空気条件 23℃・40%RH、標準風量ファン強時 ファン弱：吸込空気条件 23℃・40%RH、標準風量ファン弱時の値です。 標準加湿能力は吸込空気条件により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。 |
||
| 定格風量 | ファン強 | 風量：570/570m³/h（50/60Hz） |
| ファン弱 | 風量：300/280m³/h（50/60Hz） | |
| 運転音 | ファン強 | 40/40dB（A）（50/60Hz） |
| ファン弱 | 23/21dB（A）（50/60Hz） | |
| 風量切替 | リモコンスイッチ強・弱二段切替（二位置式ヒューミディスタット取付可） | |
| 定格電源 | AC100V（50/60Hz） | |
| 定格消費電力 | 83/97W（ファン強、ドレン排水用ポンプ作動時、50/60Hz） | |
ヒューミディスタット内蔵型
| 機種・型式 | 滴下浸透気化式加湿器 WM-VCJタイプ | |
|---|---|---|
| 型番・商品名 | WM-VCJ2201A「てんまい加湿器」/ヒューミディスタット内蔵型 | |
| 標準加湿能力 | ファン強 | 2.2/2.2kg/h（50/60Hz） |
| ファン弱 | 1.2/1.1kg/h（50/60Hz） | |
| ＊上記は、 ファン強：吸込空気条件 23℃・40%RH、標準風量ファン強時 ファン弱：吸込空気条件 23℃・40%RH、標準風量ファン弱時の値です。 標準加湿能力は吸込空気条件により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。 |
||
| 定格風量 | ファン強 | 風量：570/570m³/h（50/60Hz） |
| ファン弱 | 風量：300/280m³/h（50/60Hz） | |
| 運転音 | ファン強 | 40/40dB（A）（50/60Hz） |
| ファン弱 | 23/21dB（A）（50/60Hz） | |
| 風量切替 | リモコンスイッチ強・弱二段切替（二位置式ヒューミディスタット取付可） | |
| 定格電源 | AC100V（50/60Hz） | |
| 定格消費電力 | 83/97W（ファン強、ドレン排水用ポンプ作動時、50/60Hz） | |
