機能・特長
概要
グリッドてんまい加湿器は600角または640角のグリッド天井に対応する天埋カセット型の気化式加湿器です。室内の空気を吸い込み、加湿した高湿空気を吹き出す室内直接加湿ですので、空調方式や空調機の運転に左右されず確実な加湿が行えます。

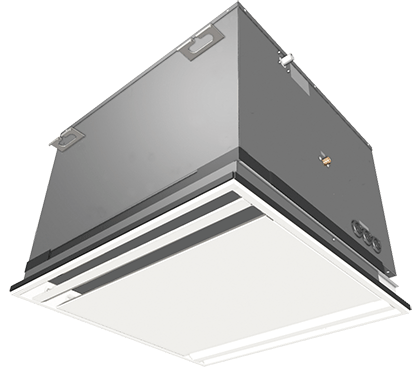

「グリッドてんまい加湿器」VCJ1501/VCJ1501A

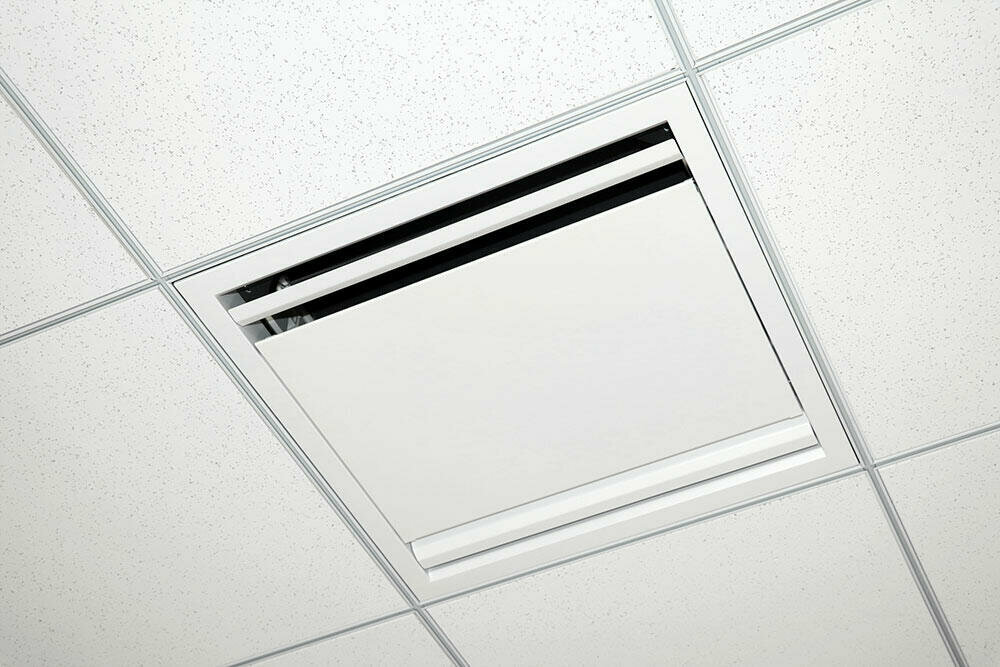

グリッド天井への設置イメージ
リモコンスイッチ（標準）

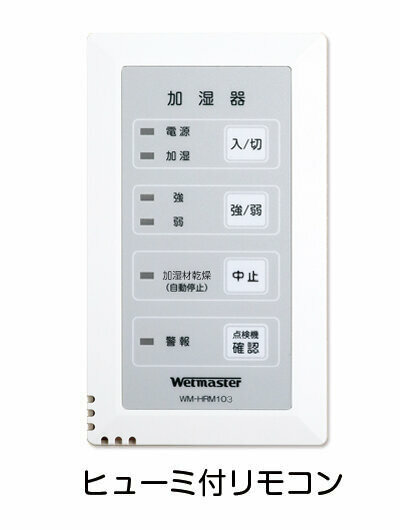

ヒューミ付リモコン

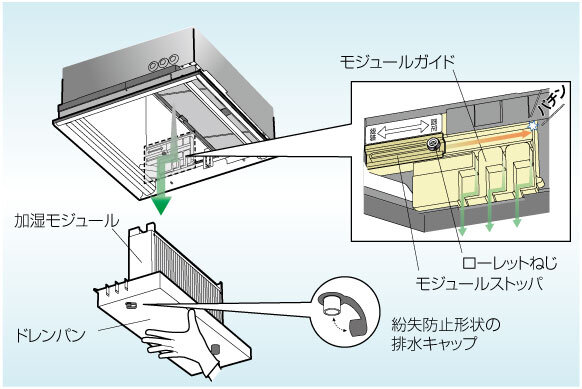

主な機能と特長
- 「ドレン排水用ポンプ」を本体内に標準で装備。現場での組み立て作業は不要です。
- ドレンパン高水位検知、排水異常検知、電磁弁リーク検知、漏水検知など、漏水防止対策としての安全保護機能が充実しています。
- 従来の「てんまい加湿器」同様、ヒューミディスタット機能を内蔵した「ヒューミ付リモコン」もオプション品としてご用意しています。
- 室内空気に直接加湿するので、空調機の冷暖運転や風量変動に左右されず確実に加湿します。
- 加湿のための特別な熱源を必要とせず、室内の発熱・天井付近の無効な熱を水の気化蒸発に利用するので省エネになります。
導入のメリット
運転音にも配慮 -NC35をクリアした静音設計-

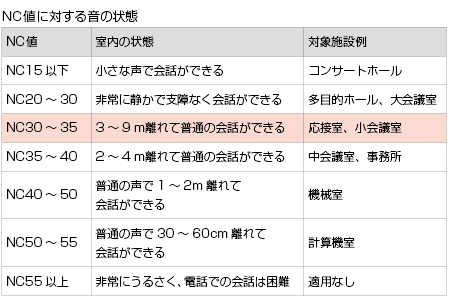

温湿度などの室内空気環境と同様に、音環境も快適な室内環境を整えるためには重要なポイントです。部屋の用途に合わせた騒音の許容レベルを示した値にNC値があります。NC値は、その値が小さいほど静かであることを示し、オフィスにおいて許容される騒音の大きさの限度はNC40程度とされています。

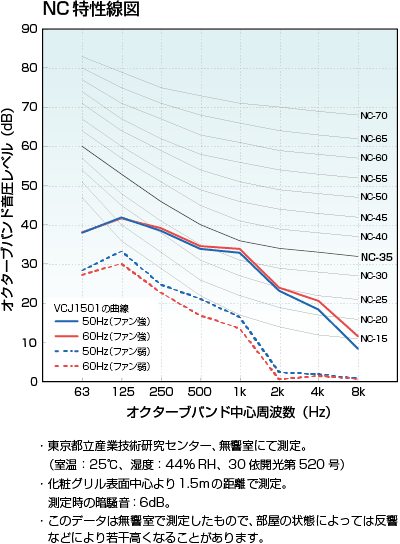

グリッドてんまい加湿器の運転音は右記のNC特性線図に示す通りNC35をクリアする静音設計としており、オフィスや応接室などで使用しても運転音は気にならないため、安心してご採用いただけます。
- 東京都立産業技術研究センター、無響室にて測定（温度：25℃、湿度：44％、30依開光第520号）
- 化粧グリル表面中心より1.5mの距離で測定、測定時の暗騒音：6dB
※このデータは無響室で測定したもので、部屋の状態によっては反響などにより若干高くなることがあります。

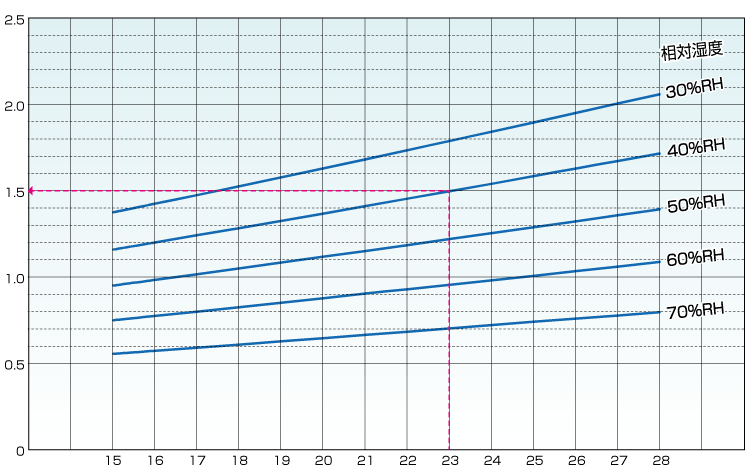

能力線図
- 加湿能力線図読み取り例 : 吸込空気条件23℃・40％RH時の加湿能力1.5kg/h（標準加湿能力）
※加湿器吸込空気の温湿度に対する加湿能力（強運転、50/60Hz）を表します。
※弱運転の能力は、強運転に対し50Hzで約60％、60Hzで約50％となります。
※室内空気の設計温湿度から1台あたりの加湿能力を読み取り、必要加湿量に応じた台数を選定してください。なお、天井付近の空気温度は一般に呼吸線より1～3℃高くなりますのでこれを考慮して選定してください。
ラインナップ
加湿器
| 区分 | 商品名・型番 | 仕様・概要 |
|---|---|---|
| 標準 | グリッドてんまい加湿器 WM-VCJ1501 | 標準リモコンスイッチ（WM-VKRM-3）付属 ※オプション品のヒューミ付リモコンに変更可 |
| 標準 | グリッドてんまい加湿器 WM-VCJ1501A | ヒューミディスタット内蔵型 標準リモコンスイッチ（WM-VKRM-3）付属 ※オプション品のヒューミ付リモコンに変更可 |
オプション品
| 商品名・型番 | 仕様・概要 |
|---|---|
| ヒューミ付リモコン WM-HRM103 | ヒューミディスタット機能内蔵型 |
導入施設例
-
オフィス
-
ホテル
-
老人福祉施設
-
小型店舗
-
大型商業施設・アリーナ・空港
-
ホール・集会場
-
学校（教室）
-
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
-
ロジスティクスセンター
仕様
標準仕様
| 機種・型式 | 滴下浸透気化式加湿器 WM-VCJタイプ【600角/640角グリッド天井対応型】 | |
|---|---|---|
| 型番・商品名 | WM-VCJ1501「グリッドてんまい加湿器」 | |
| 標準加湿能力 | ファン強 | 1.5/1.5kg/h（50/60Hz） |
| ファン弱 | 0.9/0.8kg/h（50/60Hz） | |
| ＊上記は、 ファン強：吸込空気条件 23℃・40%RH、標準風量ファン強時 ファン弱：吸込空気条件 23℃・40%RH、標準風量ファン弱時の値です。 標準加湿能力は吸込空気条件により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。 |
||
| 能力条件 | ファン強 | 風量：460/460m³/h（50/60Hz） 吸込空気温湿度：23℃・40％RH |
| ファン弱 | 風量：260/240m³/h（50/60Hz） 吸込空気温湿度：23℃・40％RH | |
| 運転音 | ファン強 | 39/39dB（A）（50/60Hz） |
| ファン弱 | 28/23dB（A）（50/60Hz） | |
| 能力切替 | リモコンスイッチ強・弱二段切替（二位置式ヒューミディスタット取付可） | |
| 定格電源 | AC100V（50/60Hz） | |
| 定格消費電力 | ファン強 | 81/94W（ファン強、ドレン排水用ポンプ作動時、50/60Hz） |
| ファン弱 | 46/45W（ファン弱、ドレン排水用ポンプ作動時、50/60Hz） | |
ヒューミディスタット内蔵型
| 機種・型式 | 滴下浸透気化式加湿器 WM-VCJタイプ【600角/640角グリッド天井対応型】 | |
|---|---|---|
| 型番・商品名 | WM-VCJ1501A「グリッドてんまい加湿器」/ヒューミディスタット内蔵型 | |
| 標準加湿能力 | ファン強 | 1.5/1.5kg/h（50/60Hz） |
| ファン弱 | 0.9/0.8kg/h（50/60Hz） | |
| ＊上記は、 ファン強：吸込空気条件 23℃・40%RH、標準風量ファン強時 ファン弱：吸込空気条件 23℃・40%RH、標準風量ファン弱時の値です。 標準加湿能力は吸込空気条件により変化しますので、諸条件が異なる場合は仕様書の加湿能力線図でご確認ください。 |
||
| 能力条件 | ファン強 | 風量：460/460m³/h（50/60Hz） 吸込空気温湿度：23℃・40％RH |
| ファン弱 | 風量：260/240m³/h（50/60Hz） 吸込空気温湿度：23℃・40％RH | |
| 運転音 | ファン強 | 39/39dB（A）（50/60Hz） |
| ファン弱 | 28/23dB（A）（50/60Hz） | |
| 能力切替 | リモコンスイッチ強・弱二段切替（二位置式ヒューミディスタット取付可） | |
| 定格電源 | AC100V（50/60Hz） | |
| 定格消費電力 | ファン強 | 81/94W（ファン強、ドレン排水用ポンプ作動時、50/60Hz） |
| ファン弱 | 46/45W（ファン弱、ドレン排水用ポンプ作動時、50/60Hz） | |
