機能・特長
概要

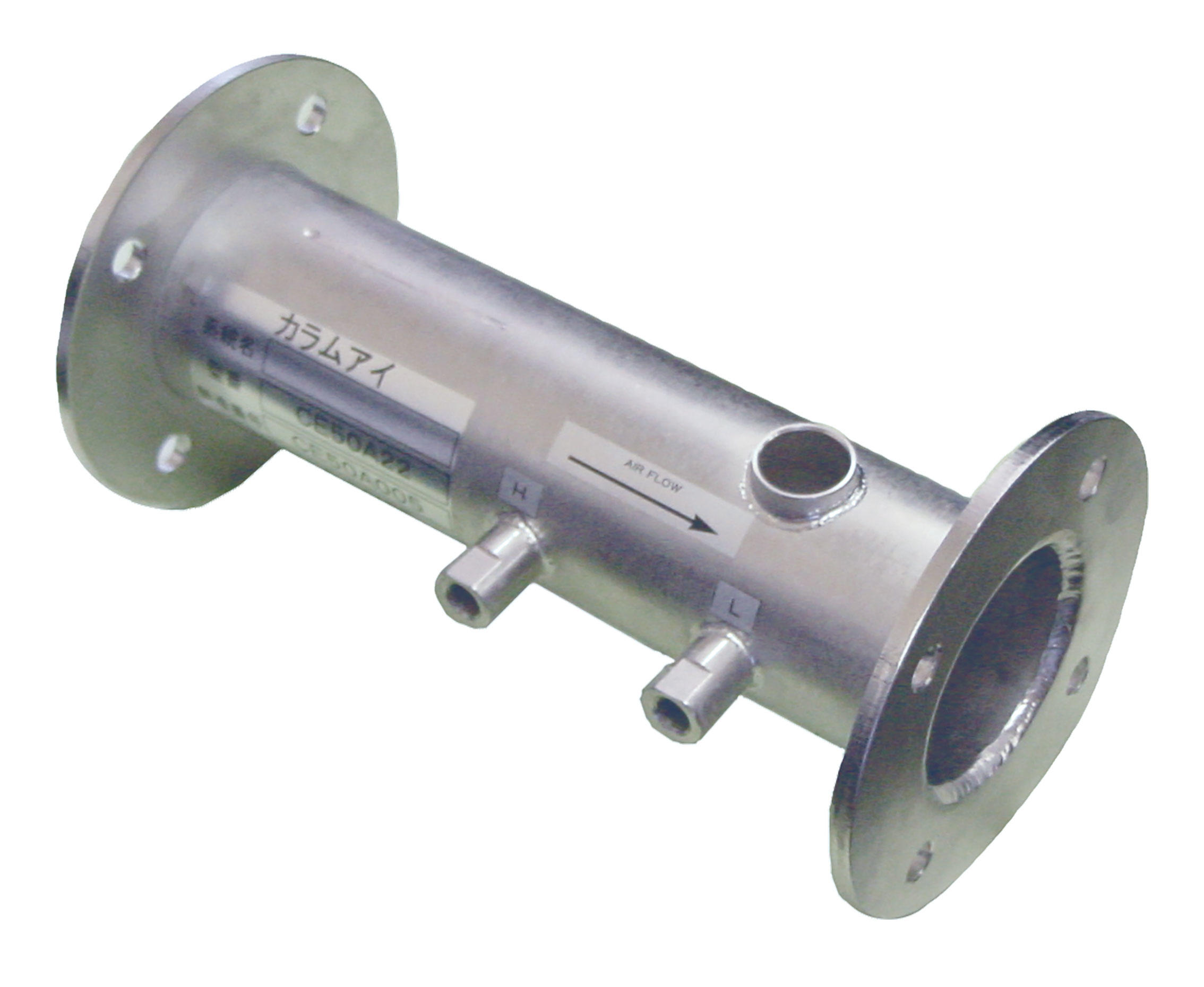

カラムアイはフランジ付パイプ形状のシリンダ内部に整流ガイドとカラム（絞り機構の中空円筒体）を組み込んだ気体流量センサです。整流ガイドと絞り機構の組合せにより、狭いスペースでも±5％R.D.の高精度測定を可能にします。
「カラムアイ」

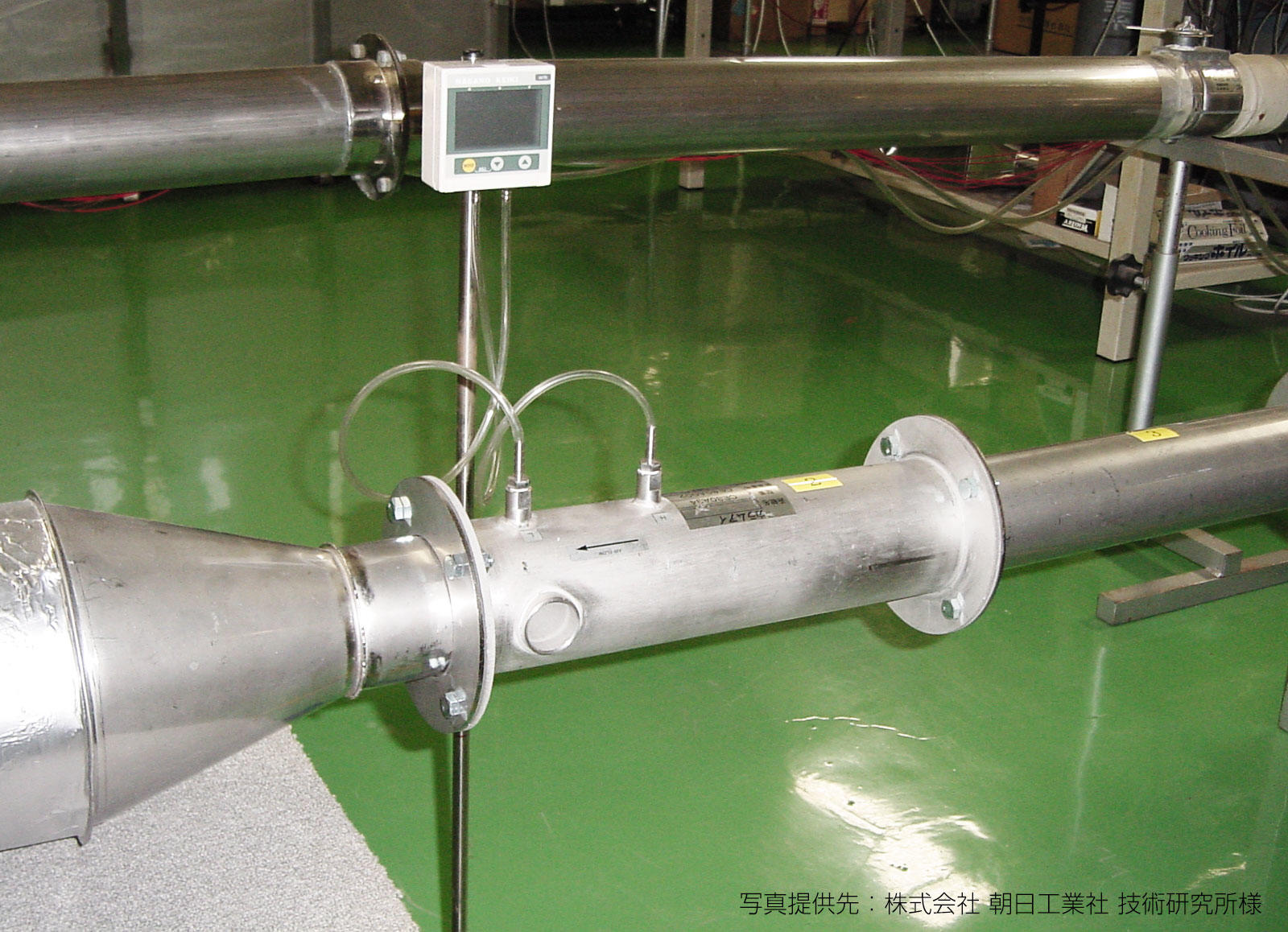

設置イメージ
主な機能と特長
- 管径50A、80Aの小口径配管の気体流量測定に対応します。
- シリンダ内に整流ガイドとカラム（絞り機構）をコンパクトに一体化した新開発の流量センサで、±5%R.D.の高精度測定が可能です。
- 面間寸法220mm（CE50A22）と350mm（CE80A34）のコンパクトな本体、しかも軽量です。
- すべての製品に精度試験成績書が添付されるので高精度が保証されます。ユーザーのキャリブレーションおよびトレーサビリティーのご要望にお応えします。
- 整流ガイド内蔵により局部抵抗後の必要直管長さが大幅に短縮できるので、狭小化する配管スペースでも高精度な測定が可能です。
- 材質はステンレス（SUS304）が標準仕様なので耐食性・耐熱性に優れ使用条件の厳しい設備にも対応できます。
用途
- 空気圧システムの流量・消費量管理
- 実証用テストプラントの空気量測定
- クリーンブースの差圧制御
- 燃焼用空気量測定ほか
ラインナップ
| 区分 | 商品名・型番 | 仕様・概要 |
|---|---|---|
| 標準 | カラムアイ CE50A22 | シリンダ径50Ａ |
| カラムアイ CE80A34 | シリンダ径80Ａ |
仕様
| 機種・商品名 | 気体用・整流機能付・定置式絞り流量計「カラムアイ」 | |
|---|---|---|
| 型番 | CE50A22（シリンダ径50Ａ） | CE80A34（シリンダ径80Ａ） |
| 形状 | 丸型ユニット | |
| 検出圧力 | 差圧（約10～1,000Pa、空気の密度ρ：1.20kg/m³） | |
| 精度 | ±3％R.D.※、試験成績書付 | |
※：R.D.は、readingの略です。±3％R.D.とは、測定範囲全域で±3％の精度で測定できるということです。
